Żaluzje fasadowe Z90 Oval Dane Techniczne

Żaluzja fasadowa Z90 Oval Aluprof wyposażona jest w kasetę o przekroju owalu wykonaną z ekstrudowanego aluminium. Kaseta wsparta na prowadnicach, stanowiących element nośny systemu, idealnie nadaje się do montażu na fasadzie budynku. Wszystkie lamele są obustronnie wyprofilowane do wewnątrz co zapewnia im zwiększoną sztywność, a płynne sterowanie kątem pochyłu lameli umożliwia swobodną regulację natężenia światła.

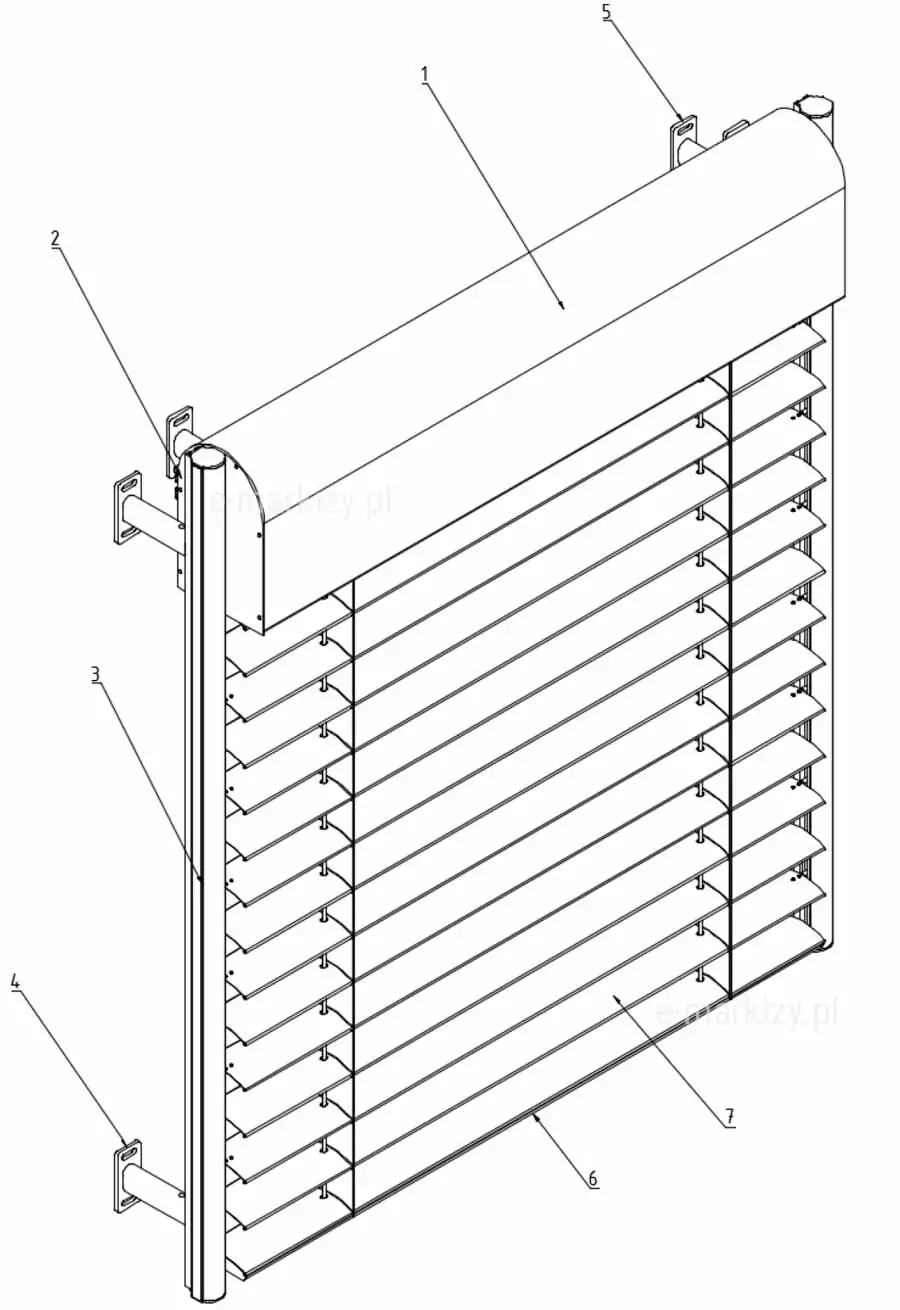

Rysunek techniczny w rzucie aksonometrycznym przedstawia kompletną konstrukcję żaluzji fasadowej w systemie owalnym z zaznaczonymi kluczowymi komponentami ponumerowanymi od 1 do 7. Głównym elementem widocznym u góry jest zaokrąglona kaseta osłonowa (1), która skrywa mechanizm napędowy i pakiet lameli po podniesieniu. Poniżej kasety znajdują się poziome lamele o profilu C (7), zakończone u dołu dociążającą listwą dolną (6). Stabilność konstrukcji oraz precyzyjne prowadzenie pancerza zapewniają pionowe prowadnice boczne o okrągłym przekroju (3). Cały system jest przygotowany do montażu elewacyjnego za pomocą dedykowanych uchwytów dystansowych: górnych wsporników kasety (5) oraz bocznych uchwytów prowadnicy (4), które odsuwają żaluzję od lica ściany. Na schemacie widoczny jest również detal boczny kasety (2), obrazujący precyzyjne połączenie osłony górnej z szyną prowadzącą. Ilustracja w sposób kompleksowy obrazuje wzajemne powiązania mechaniczne wszystkich podzespołów żaluzji zewnętrznej, stanowiąc bazę do identyfikacji części składowych systemu.

Żaluzja Fasadowa Z90 Oval – Komponenty

1 – Zespół kasety Oval
2 – Pokrywa boczna kasety Oval
3 – Prowadnica listwowa (tu: okrągła podwójna)
4 – Uchwyt ścienny
5 – Uchwyt ścienny kasetowy (wymagany przy szer. kasety >3 m)
6 – Belka dolna Z90
7 – Pióro Z90

Zobacz instrukcję pomiaru Wyceń żaluzję Z90 Oval

Żaluzje fasadowe Z90 Oval Dane Techniczne

Profil i pióra lameli Z90

– Profil pióra
– Profil belki dolnej

Rysunek techniczny z wymiarowaniem prezentujący przekrój poprzeczny prowadnicy okrągłej podwójnej oraz detale konstrukcyjne dedykowanej zaślepki dla systemu żaluzji Oval. Po lewej stronie znajduje się schemat aluminiowej prowadnicy o szerokości 48 mm i wysokości 40,3 mm, charakteryzującej się łukowatym wykończeniem zewnętrznym o promieniu R=20,5 mm. Wewnątrz profilu widoczne są cztery gniazda z uszczelkami szczotkowymi oraz centralny mostek usztywniający. Prawa strona grafiki przedstawia zaślepkę prowadnicy okrągłej w rzutach: od przodu, z boku, z góry oraz w widoku izometrycznym. Zaślepka posiada otwór na wkręt dociskowy o średnicy dopasowanej do montażu w dolnej części szyny. Wymiary montażowe elementu to 46 mm wysokości całkowitej oraz podstawa o szerokości 18,6 mm. Całość dokumentacji jest czarno-biała, z wyraźnymi liniami pomocniczymi i opisami technicznymi w języku polskim, precyzującymi parametry fizyczne komponentów.

Prowadnice aluminiowe oval

Obie prowadnice są prowadnicami modułowymi. Nie ma skrajnych prowadnic standardowo, ponieważ wykorzystując prowadnice oval wykorzystujemy przy skrajnych elementach zaślepkę.

Grafika techniczna prezentująca dwa warianty montażowe żaluzji fasadowej Z90 z kasetą typu Oval, oznaczone literami A i B. Na obu renderach głównych widoczna jest kompletna żaluzja w kolorze szarym, charakteryzująca się obłym, półkolistym wykończeniem górnej maskownicy. Wariant A przedstawia detal boczny, w którym osłona górna kończy się równo z linią prowadnicy, tworząc zwartą bryłę. Wariant B ukazuje konfigurację z wysuniętą kasetą, gdzie boczna pokrywa maskownicy zachodzi poza obrys prowadnicy, co zostało dodatkowo podkreślone na powiększonym schemacie obok. Na powiększeniach widoczne są precyzyjne detale łączenia elementów: półokrągły profil kasety, pionowa szyna prowadząca oraz systemowy uchwyt montażowy dystansowy. Lamele o szerokości 90 mm i profilu Z są równomiernie rozłożone na całej wysokości, a ich stabilizację zapewniają tekstylne drabinki. Całość ilustracji służy pokazaniu różnic w estetyce wykończenia bocznego systemu owalnego w zależności od potrzeb architektonicznych.

Sposoby montażu prowadnic

A. Prowadnica oval wewnątrz kasety osłonowej
B. Prowadnica oval na zewnątrz kasety osłonowej

Zobacz informacje o prowadnicach

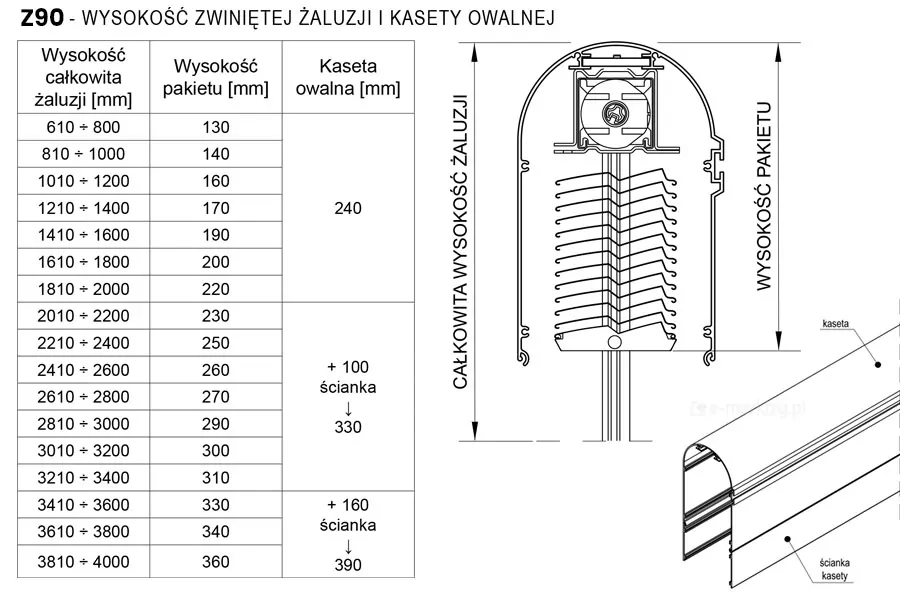

Rysunek techniczny przedstawia parametry konstrukcyjne systemu żaluzje fasadowe Z90 Oval, skupiając się na zależnościach między wysokością żaluzji a wymiarami kaset. Głównym elementem grafiki jest szczegółowa tabela określająca wysokość całkowitą żaluzji w milimetrach, odpowiadającą jej wysokość pakietu po zwinięciu oraz sugerowany wymiar kasety owalnej. Z zestawienia wynika, że dla wysokości do 2000 mm stosuje się kasetę 240, dla zakresu do 3000 mm kasetę ze ścianką o łącznej wysokości 330, a dla najwyższych konstrukcji do 4000 mm zestaw o wysokości 390. Po prawej stronie tabeli umieszczono precyzyjny przekrój poprzeczny kasety owalnej, pokazujący ułożenie lameli w kształcie litery Z wewnątrz osłony, z zaznaczonymi strzałkami wymiarowymi określającymi wysokość pakietu i wysokość całkowitą. W dolnym prawym rogu znajduje się trójwymiarowa wizualizacja fragmentu kasety owalnej z zaznaczoną dodatkową ścianką przedłużającą.

Wysokość zwiniętej żaluzji i kasety osłonowej

Wysokość całkowita żaluzji (od 610 do 4000mm)
Wysokość kasety owalnej (od 240 do 390mm)
Wysokość pakietu (od 130 do 360mm)

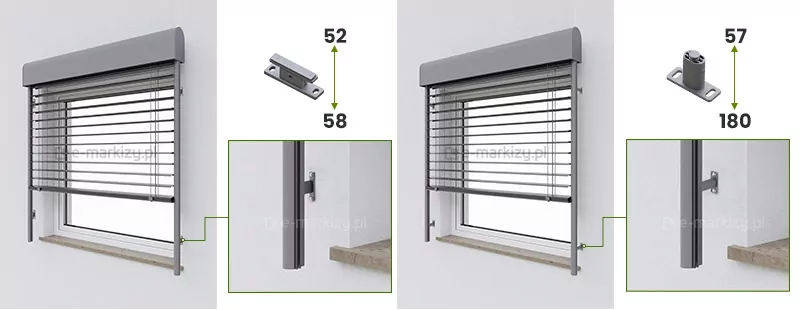

Rodzaje uchwytów

W ofercie do wyboru dwa rodzaje uchwytów. Uchwyt „wzdłużny” regulowany (z regulacją 52-58mm) oraz uchwyt „prosty” stały (ze stałą długością uchwytu – do wyboru – zazwyczaj w standardzie stosujemy 57mm).

Zobacz informacje o uchwytach

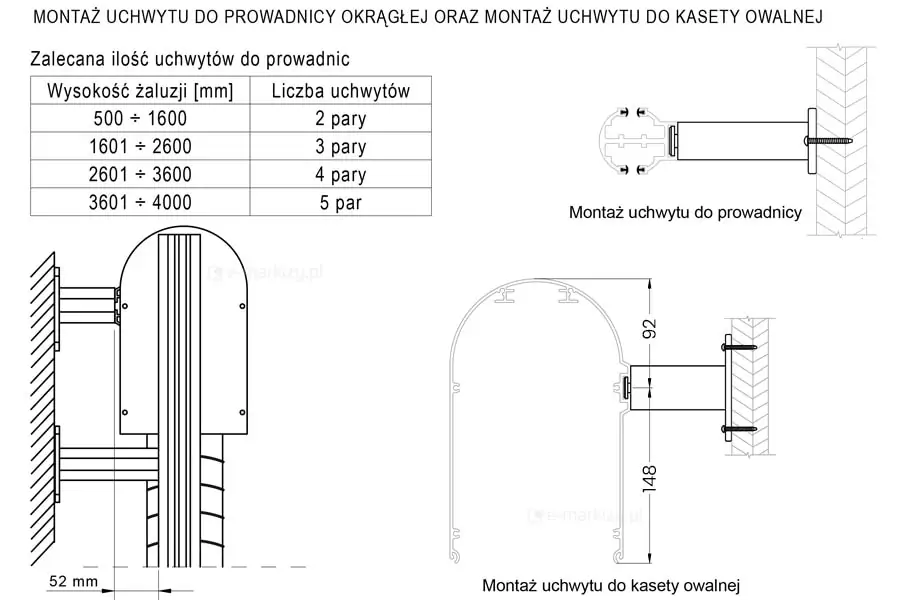

Grafika techniczna przedstawia wytyczne dotyczące montażu uchwytów do prowadnicy okrągłej oraz kasety owalnej w systemie żaluzji fasadowych. W lewym górnym rogu znajduje się tabela określająca zalecaną ilość uchwytów do prowadnic w zależności od wysokości żaluzji: dla zakresu 500–1600 mm wymagane są 2 pary, dla 1601–2600 mm – 3 pary, dla 2601–3600 mm – 4 pary, a dla wysokości powyżej 3601 mm – 5 par uchwytów. Poniżej tabeli umieszczono schemat boczny żaluzji zamontowanej na elewacji, ze wskazanym dystansem montażowym wynoszącym 52 mm od ściany do osi prowadnicy. Prawa część grafiki zawiera dwa precyzyjne rysunki przekrojowe: górny ilustruje sposób kotwienia uchwytu prowadnicy okrągłej do muru za pomocą wkrętu, natomiast dolny pokazuje montaż uchwytu do kasety owalnej. Na dolnym schemacie naniesiono wymiary pozycjonowania wspornika względem korpusu kasety: 92 mm od górnej krawędzi oraz 148 mm od dolnej krawędzi osłony. Całość rysunku technicznego służy jako instrukcja prawidłowego rozmieszczenia i instalacji elementów nośnych systemu żaluzjowego w celu zapewnienia jego stabilności i funkcjonalności.

Montaż uchwytu do prowadnicy oval

Uchwyty żaluzji wydawane są tylko do prowadnic. Uchwyty dodatkowe do kasety muszą być osobno zamówione. Zamawiać tylko dla kaset o szerokości powyżej 3000mm.

Przy zamawianiu uchwytów kasety należy pamiętać, że ich długość musi być krótsza o 52 mm od długości uchwytu prowadnicy.

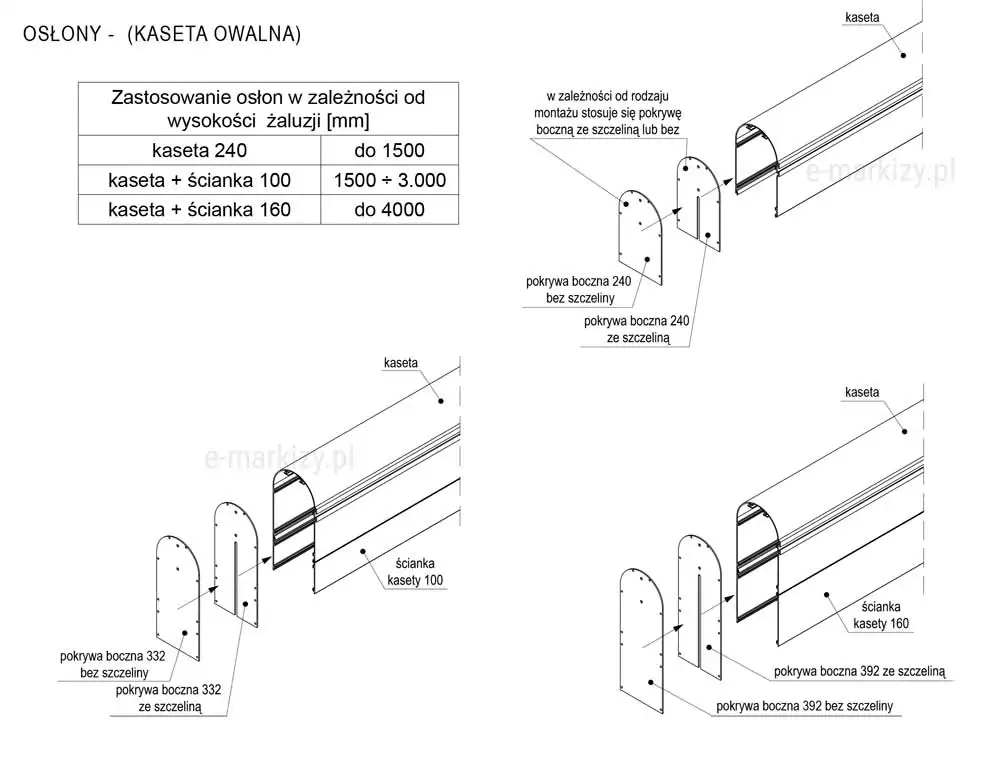

Schemat techniczny przedstawiający systemy osłonowe dla produktów typu żaluzje fasadowe Z90 Oval, prezentujący dobór wielkości kasety owalnej w zależności od całkowitej wysokości żaluzji. Rysunek podzielony jest na sekcję z tabelą oraz trzy wizualizacje montażowe elementów składowych. Tabela określa zastosowanie osłon, gdzie dla wysokości do 1500 mm przewidziana jest kaseta 240, dla zakresu od 1500 do 3000 mm stosuje się kasetę z dodatkową ścianką 100, a dla wysokości do 4000 mm kasetę ze ścianką 160. Pierwsza wizualizacja w górnej części pokazuje kasetę owalną z dopasowanymi pokrywami bocznymi typu 240, dostępnymi w wariancie pełnym lub ze szczeliną montażową. Druga grafika ilustruje zestawienie kasety ze ścianką 100 oraz odpowiadającymi im pokrywami bocznymi o rozmiarze 332. Trzeci schemat przedstawia najwyższy wariant osłony składający się z kasety i ścianki 160 wraz z dedykowanymi pokrywami bocznymi 392. Całość utrzymana jest w czarno-białej stylistyce rysunku technicznego z precyzyjnymi liniami pomocniczymi i opisami poszczególnych komponentów systemu żaluzji fasadowych.

Kaseta owalna – wymiary zależne od wysokości żaluzji

Żaluzje fasadowe Z90 Oval dane techniczne – Żaluzje modułowe – Montaż grupowy

Typ A

Typ B

TYP A – Z90 w kasecie owalnej/cube z prowadnicami do wewnątrz kasety

W tym rodzaju montażu zastosowana jest jedna wspólna kaseta do kilku żaluzji, a prowadnice montowane są wewnątrz systemu.

Pokrywa boczna bez szczeliny stosowana przy montażu prowadnic do wewnątrz.

Co druga lamela wyposażona jest w trzpień. Powoduje to stabilne poruszanie się lameli wzdłuż prowadnic.

UWAGA!
Maksymalna długość kasety w jednym kawałku 3m (mocowanie kasety tylko na prowadnicach). W przypadku dodatkowego mocowania kasety, maksymalna szerokość kasety 6m.

TYP B – Z90 w kasecie owalnej/cube z prowadnicami na zewnątrz kasety

W tym rodzaju montażu elementem nośnym konstrukcji są prowadnice, które przenoszą ciężar całej konstrukcji na uchwyty dystansowe.

Pokrywa boczna ze szczeliną stosowana przy montażu prowadnic na zewnątrz.

Co druga lamela wyposażona jest w trzpień. Powoduje to stabilne poruszanie się lameli wzdłuż prowadnic.

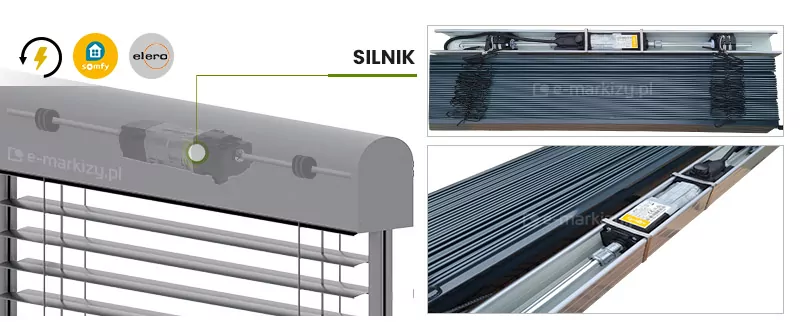

Grafika techniczna prezentuje system sterowania elektrycznego stosowany w produkcie żaluzje fasadowe Z90 Oval Aluprof, skupiając się na umiejscowieniu i wyglądzie silnika napędowego. Po lewej stronie znajduje się wizualizacja żaluzji z półprzezroczystą osłoną górną o owalnym kształcie, pod którą widoczny jest zamontowany silnik połączony z wałem napędowym sterującym lamelami w kształcie litery Z. Powyżej widoczne są ikony sugerujące kompatybilność z systemami automatyki Somfy oraz Elero. Prawa część grafiki zawiera dwa zdjęcia rzeczywiste przedstawiające otwartą szynę górną żaluzji fasadowej z centralnie osadzonym silnikiem elektrycznym. Górne zdjęcie ukazuje widok od przodu na zwinięty pakiet lameli oraz mechanizm napędowy, natomiast dolne zdjęcie prezentuje zbliżenie pod kątem na detale montażowe silnika, okablowanie oraz metalowy wał przenoszący napęd. Silnik ma formę podłużnego, metalowego komponentu z etykietą informacyjną, stabilnie osadzonego wewnątrz rynny górnej konstrukcji.

Sterowanie żaluzjami Oval

Żaluzja fasadowa Oval może być sterowana silnikiem elektrycznym. przypadku napędu elektrycznego, przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony żaluzji.

Zobacz informacje o napędach Zobacz informacje o automatyce

Żaluzja Z90 Oval Aluprof

Zastosowanie:
Żaluzja Z90 została zaprojektowana z myślą do zastosowania na zewnątrz budynków mieszkalnych i biurowych.

Charakterystyka wyrobu:

Są przeznaczone do montażu zewnętrznego na otworach okiennych, fasadach i przeszkleniach.
Ograniczają dostęp światła słonecznego do pomieszczenia.
Zwiększają udział światła rozproszonego w pomieszczeniu.
Chronią pomieszczenie przed nagrzewaniem, przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
Obudowa szyny głównej poprzez ekstrudowaną kasetę aluminiową.
Łatwe zwiększenie podstawowej wysokości kasety ekstrudowanymi ściankami (100 lub 160 mm)
Prowadnice listwowe z ekstrudowanego aluminium.
Opcja tworzenia dowolnej ilości modułów.
Możliwość montażu prowadnic do środka lub na zewnątrz pokryw bocznych kasety.
Profil wyciszający pracę systemu przy zamykaniu lameli.
Płynne sterowanie kątem pochyłu lameli zapewnia swobodną regulację natężenia światła.
Sworznie ze stopu cynku i aluminium.
Elementy tekstylne z poliestru utrwalane termicznie, odporne na rozciąganie, przecieranie i oddziaływanie promieni UV.
Drabinki wzmocnione aramidem.
Ograniczają przenikanie hałasu do wnętrza budynku.
Nie wydzielają toksycznych substancji w trakcie eksploatacji.
Emisja hałasu żaluzji z napędem i żaluzji zewnętrznych nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
Silniki posiadają stopień ochrony obudowy IP 54. Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia.
Ruch w górę i dół odbywa się za pomocą elektrycznego przełącznika lub zdalnie za pomocą pilota.
Osłony części ruchomych zostały zaprojektowane i wykonane w sposób zapewniający obsługującym bezpieczeństwo przy założeniu, że są prawidłowo eksploatowane.
Napęd elektryczny lub ręczny (korbowy).
Kolorystyka: RAL, FSM.

PARAMETRY TECHNICZNE
Szerokość maksymalna: 5 m
Wysokość maksymalna: 4 m
Maksymalna powierzchnia: do 9 m2,
Szerokość lameli: 93,4 mm
Wysokość lameli: 12,9 mm
Wysokość kasety osłonowej: 240, 330, 390 mm
Szerokość kasety tylnego (+ tylny rowek montażowy): 146 mm (+6,5 mm)

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 93 W do 230 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 1,0 A ( w zależności od typu silnika )
– stopień ochrony IP 44, IP54
– czas pracy ciągłej od 4 do 6 min
– moment obrotowy od 6 do 20 Nm
– prędkość obrotowa od 24 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C

DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) –

Odporność na obciążenie wiatrem
Dodatkowy opór cieplny ∆R 0,0
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*
