Żaluzje Fasadowe C80 Dane Techniczne

Żaluzja C80 – to osłona przeciwsłoneczna zewnętrzna, zamontowana do wnęki nad oknem, w której podnoszenie i opuszczanie lameli, wykonanych z pasków aluminium, realizowane jest z użyciem mechanizmu elektrycznego z układem napędowym połączonym z wyrobem sterującym lub uruchamiane ręcznie za pomocą mechanizmu z korbą.

Żaluzja Fasadowa C80 – Komponenty

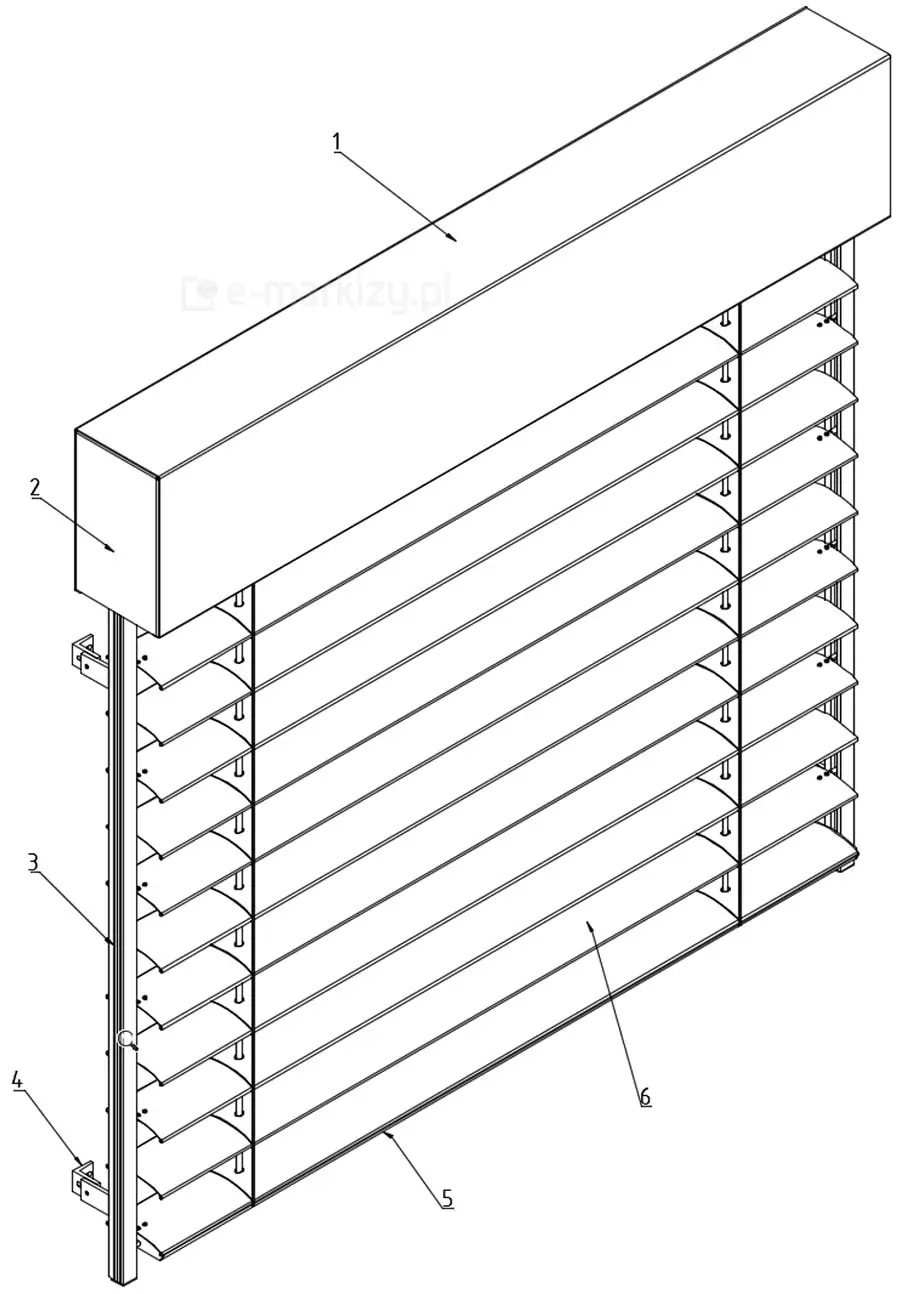

1 – Zespół blachy osłonowej (tu: typ 4A)
2 – Pokrywa boczna blachy osłonowej
3 – Prowadnica listwowa (tu: pojedyncza)
4 – Uchwyt prowadnicy (tu typ 1)
5 – Belka dolna C80
6 – Pióro C80

Zobacz instrukcję pomiaru Wyceń żaluzję C80

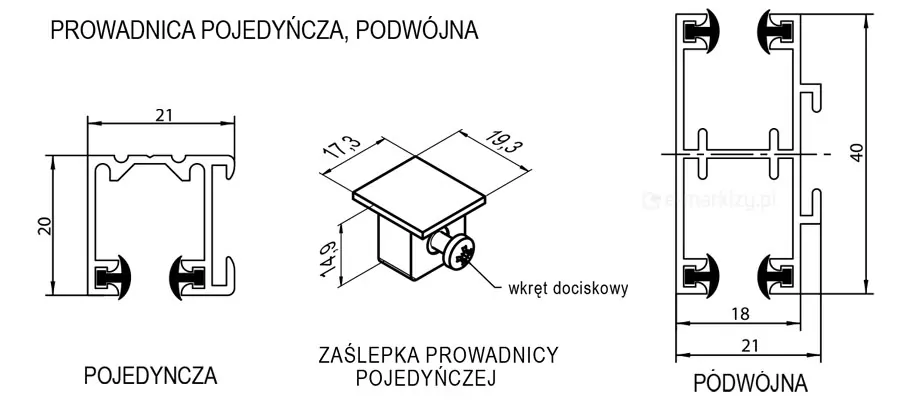

Rysunek techniczny prezentujący schematy i wymiarowanie dwóch rodzajów prowadnic aluminiowych stosowanych w systemach żaluzji fasadowych – pojedynczej oraz podwójnej – wraz z dedykowanym elementem wykończeniowym. Po lewej stronie widoczny jest przekrój poprzeczny prowadnicy pojedynczej o szerokości 21 mm i wysokości 20 mm, wyposażonej w dwie czarne uszczelki szczotkowe osadzone u dołu profilu. W centralnej części grafiki znajduje się trójwymiarowy model zaślepki prowadnicy pojedynczej o wymiarach wierzchu 17,3 mm na 19,3 mm i wysokości 14,9 mm, z zaznaczonym wkrętem dociskowym służącym do stabilnego montażu. Prawa strona rysunku przedstawia przekrój prowadnicy podwójnej, która składa się z dwóch połączonych komór o łącznej wysokości 40 mm i szerokości profilu 21 mm (z rozstawem wewnętrznym 18 mm), posiadającej łącznie cztery uszczelki szczotkowe. Dokumentacja techniczna precyzyjnie określa parametry geometryczne elementów, które są niezbędne do prawidłowego spasowania mechanizmu prowadzącego z lamelami żaluzji w instalacjach wielomodułowych lub standardowych.

Standardowe prowadnice aluminiowe żaluzji

– Prowadnica pojedyncza
– Zaślepka prowadnicy pojedynczej
– Prowadnica podwójna

Żaluzja c80 może posiadać różnego typu prowadnice boczne: Listwowe (najbardziej popularne), Podtynkowe, Ościeżnicowe.

Zobacz informacje o prowadnicach

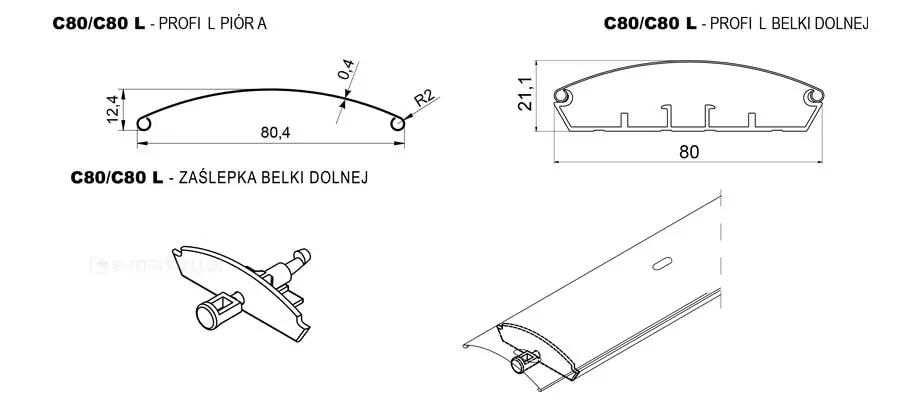

Rysunek techniczny o charakterze specyfikacji produktowej prezentujący komponenty systemu żaluzji fasadowych C80 oraz C80 L. W górnej części grafiki znajdują się dwa precyzyjne schematy przekrojów poprzecznych z naniesionymi wymiarami w milimetrach. Lewy schemat, opisany jako Profil pióra, ukazuje łukowato wygiętą lamelę o szerokości 80,4 mm i wysokości profilu 12,4 mm, ze ścianką o grubości 0,4 mm oraz krawędziami zawiniętymi w okrąg o promieniu R2. Prawy schemat, podpisany jako Profil belki dolnej, przedstawia zamknięty profil o szerokości 80 mm i wysokości 21,1 mm z wewnętrznymi wypustkami wzmacniającymi. Dolna część grafiki zawiera dwa rysunki izometryczne elementów wykończeniowych. Po lewej stronie widoczna jest Zaślepka belki dolnej z wystającym trzpieniem montażowym i prowadnicą, natomiast po prawej stronie przedstawiono wizualizację montażu tej zaślepki w profilu belki dolnej, ukazując sposób scalenia tych dwóch komponentów. Całość opracowana jest w formie czarnej grafiki liniowej na białym tle, zachowując czystą i czytelną formę dokumentacji technicznej.

Profil i pióra lameli C80

– Profil pióra
– Profil belki dolnej
– Zaślepka belki dolnej

* Uwaga! Żaluzje z prowadnicami linkowymi wykonywane są z lamelami o szerokości mniejszej o 20mm od podanej szerokości całkowitej systemu. Tak, aby zminimalizować możliwość ocierania lameli o ścianki boczne podczas pracy dla montażu wnękowego.

Przekrój boczny lamela żaluzji fasadowej C80 z widocznym trzpieniem mocującym do prowadnic listwowych. Czarny lamel o charakterystycznym kształcie zbliżonym do litery C posiada zawinięte brzegi lameli. Trzpień wykonany został ze stali.

Wersja C80

Zbliżenie przekroju bocznego lamela typ C80 w kolorze czarnym z widocznym przy krawędzi otworem na prowadnicę linkową. Widoczne w tle także czarne drabinki sznurkowe. Lamel zakończony na krawędziach charakterystycznymi podwinięciami, zwiększającymi sztywność lameli.

Wersja C80L

Żaluzje fasadowe C80 dane techniczne – Rodzaje blach osłonowych do żaluzji C80

Trójwymiarowy render techniczny żaluzji fasadowej w kolorze ciemnoszarym, prezentujący system z blachą osłonową typ 1. Na grafice widoczna jest kompletna osłona z poziomymi lamelami zamontowanymi na pionowych prowadnicach bocznych. Element maskujący, oznaczony u dołu napisem Blacha-typ 1, ma postać prostej, płaskiej maskownicy frontowej z delikatnymi zagięciami konstrukcyjnymi na górnej i dolnej krawędzi. Ten wariant osłony zasłania rynnę górną oraz pakiet podciągniętych lameli wyłącznie od strony czołowej, co jest rozwiązaniem dedykowanym do montażu we wnękach okiennych, gdzie funkcję ochrony z pozostałych stron pełnią elementy konstrukcyjne budynku. Całość systemu ukazana jest w rzucie perspektywicznym na czystym, białym tle, co pozwala na wyraźne wyeksponowanie minimalistycznej formy i detali wykończenia aluminiowych piór żaluzji.

Wizualizacja 3D przedstawiająca boczny przekrój systemu żaluzji fasadowej C80 w wariancie z otwartą osłoną górną typu blenda. Na grafice widoczna jest pionowa konstrukcja, w której górny mechanizm sterujący oraz pakiet podciągniętych lamelek są częściowo zasłonięte przez aluminiowy profil osłonowy w kształcie litery L, zamontowany od frontu. Poniżej osłony znajduje się rozwinięty płaszcz żaluzji składający się z poziomych, wygiętych lamelek o szerokości 80 mm, które są prowadzone pionowo przez system tekstylnych drabinek oraz sztywną prowadnicę boczną o prostokątnym przekroju. Cały system, w tym lamele, szyna górna oraz widoczne elementy konstrukcyjne, jest wykonany w jednolitym, matowym kolorze antracytowym. Perspektywa boczna pozwala na dokładne zaobserwowanie sposobu ułożenia poszczególnych piór żaluzji oraz ich stabilizacji w bocznych profilach prowadzących. Obraz akcentuje detale techniczne mocowania szyny górnej oraz precyzję wykończenia krawędzi lamelek C80.

Trójwymiarowy render techniczny żaluzji fasadowej w kolorze antracytowym, prezentujący system wyposażony w blachę osłonową typ 2. Na grafice widoczna jest kompletna osłona okienna z poziomymi lamelami osadzonymi w pionowych prowadnicach bocznych. Konstrukcja posiada charakterystyczną maskownicę o profilu w kształcie litery U, która osłania rynnę górną zarówno od frontu, jak i od strony elewacji, tworząc pełną obudowę mechanizmu. W przeciwieństwie do innych wariantów, blacha Typ 2 posiada wyraźne boczne zagięcia oraz dodatkowy tylny panel, co zwiększa stabilność osłony i chroni pakiet lameli przed zabrudzeniami od strony ściany. Pod produktem umieszczono czytelny podpis identyfikujący model: Blacha-typ 2. Całość przedstawiona jest w rzucie aksonometrycznym na jasnym tle, podkreślającym nowoczesną bryłę i techniczne detale wykończenia systemu.

Wizualizacja 3D przedstawiająca boczny przekrój żaluzji fasadowej C80 zamontowanej w pełnej, kwadratowej kasecie osłonowej. Na grafice widoczny jest pionowy układ konstrukcji, gdzie górna część mechanizmu wraz z pakietem zebranych lamelek jest osłonięta aluminiową obudową o gładkich ściankach od frontu i od ściany. Z dolnej części kasety wyprowadzona jest długa, pionowa prowadnica o prostokątnym profilu, która stabilizuje poziome lamele żaluzji na całej ich wysokości. Pióra żaluzji mają charakterystyczny dla modelu C80 przekrój w kształcie litery C z wywiniętymi brzegami, co zwiększa ich sztywność i odporność na podmuchy wiatru. Cały system, w tym kaseta, prowadnica oraz lamelki, został wykonany w matowym wykończeniu w kolorze antracytowym, tworząc spójny i nowoczesny wygląd. Perspektywa z boku pozwala na dokładne zaobserwowanie głębokości kasety oraz precyzyjnego prowadzenia tekstylnych drabinek podtrzymujących płaszcz żaluzji.

Trójwymiarowy render techniczny żaluzji fasadowej w kolorze antracytowym, przedstawiający konfigurację z blachą osłonową typ 3. Na wizualizacji widoczny jest kompletny system osłon zewnętrznych z poziomymi lamelami prowadzonymi w pionowych szynach bocznych. Element maskujący, określony w dolnej części grafiki napisem Blacha-typ 3, ma charakterystyczny profil w kształcie litery L, gdzie górna płaszczyzna tworzy daszek wysunięty w stronę elewacji. W przeciwieństwie do pełnych kaset, ten typ osłony pozostawia mechanizm częściowo otwarty od tyłu, co ułatwia montaż bezpośrednio do lica ściany lub ramy okiennej przy zachowaniu ochrony rynny górnej od frontu i od góry. Całość konstrukcji ukazana jest w ujęciu perspektywicznym na jasnym tle, eksponującym nowoczesną formę oraz precyzję wykonania aluminiowych elementów systemu.

Trójwymiarowy render techniczny prezentujący żaluzję fasadową w kolorze szarym, wyposażoną w blachę osłonową typ 4. Na grafice przedstawiono kompletny system osłonowy z poziomymi lamelami o lekko wygiętym profilu, które poruszają się wzdłuż pionowych prowadnic bocznych. Górna część konstrukcji jest zabudowana pełną kasetą osłonową, która całkowicie zakrywa mechanizm napędowy oraz pakiet zebranych lameli, tworząc estetyczną, zamkniętą bryłę o gładkich ściankach. Blacha Typ 4 charakteryzuje się pełną zabudową z góry oraz z bocznych stron, co zapewnia maksymalną ochronę komponentów wewnętrznych przed czynnikami atmosferycznymi. Pod wizualizacją żaluzji umieszczono czytelny napis identyfikujący wariant maskownicy: Blacha-typ 4. Całość zaprezentowana jest na jednolitym białym tle, co pozwala skupić uwagę na detalach konstrukcyjnych i nowoczesnym designie produktu.

Wizualizacja 3D przedstawiająca przekrój boczny systemu żaluzji fasadowej C80 zamontowanej w kasecie osłonowej. Na grafice widoczna jest konstrukcja w pionowej orientacji, gdzie w górnej części znajduje się aluminiowa skrzynka o prostokątnym przekroju, wewnątrz której ukryty jest mechanizm napędowy oraz pakiet podciągniętych lamelek. Z kasety wychodzi pionowa, boczna prowadnica o profilu prostokątnym, wzdłuż której poruszają się poziome lamele żaluzji. Same lamele mają charakterystyczny dla modelu C80 wygięty kształt z zawiniętymi brzegami, co zapewnia im sztywność i stabilność. Cały system, włącznie z elementami montażowymi i tekstylnymi drabinkami podtrzymującymi pióra, utrzymany jest w jednolitej, nowoczesnej kolorystyce antracytowej. Obraz w sposób przejrzysty prezentuje relację przestrzenną między głębokością kasety a szerokością płaszczyzny żaluzji, podkreślając kompaktowy charakter zabudowy górnej. Całość przedstawiona jest na czystym, białym tle, co pozwala na dokładną analizę detali technicznych wykończenia profilu prowadnicy i osłony górnej.

Zobacz informacje o blachach osłonowych

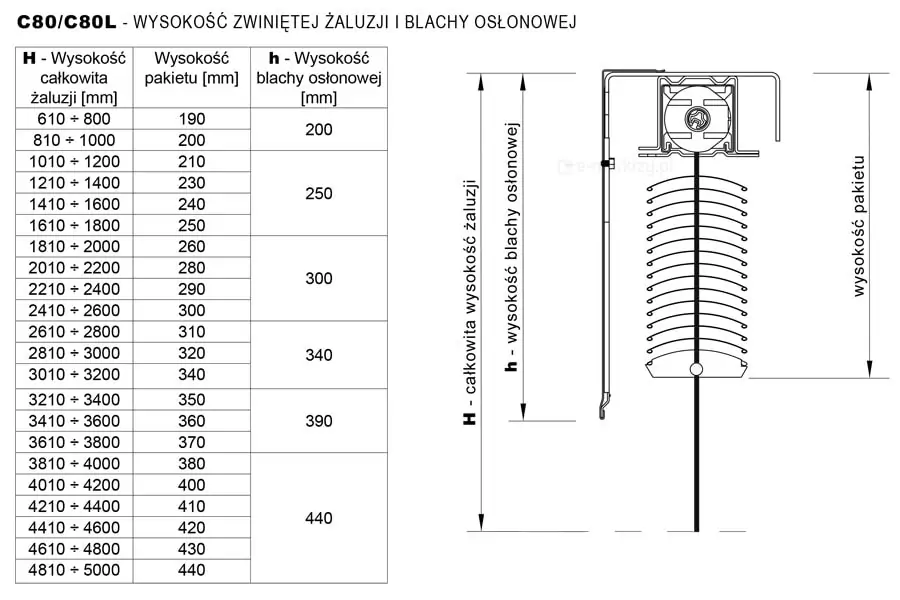

Dokumentacja techniczna w formie tabeli i rysunku pomocniczego, szczegółowo określająca parametry montażowe dla żaluzji fasadowych typu C80 oraz C80 L. Głównym celem grafiki jest przedstawienie korelacji między całkowitą wysokością systemu a przestrzenią zajmowaną przez zwinięty pakiet lameli oraz wymaganym rozmiarem maskownicy. Tabela umieszczona po lewej stronie składa się z trzech kolumn: pierwsza (H) definiuje wysokość całkowitą żaluzji w przedziałach od 610 mm do 5000 mm, druga wskazuje wysokość pakietu (h), która dla tego modelu wynosi od 190 mm do 440 mm, natomiast trzecia kolumna określa znormalizowaną wysokość blachy osłonowej w zakresie od 200 mm do 440 mm. Po prawej stronie tabeli znajduje się schematyczny przekrój pionowy żaluzji, obrazujący górną szynę jezdną z mechanizmem obrotowym zamkniętą w kanciastej kasecie osłonowej. Poniżej szyny widoczny jest zwarty stos lameli o charakterystycznym, łukowatym profilu typu C, które w pozycji podciągniętej tworzą tzw. pakiet. Na rysunku naniesiono pionowe linie wymiarowe, które wizualizują wartości opisane w tabeli, ułatwiając projektantom i instalatorom precyzyjne zaplanowanie miejsca montażu w nadprożu okiennym. Całość prezentacji utrzymana jest w surowej, czarno-białej stylistyce kreślarskiej na białym tle.

Wysokość zwiniętej żaluzji i blachy osłonowej

H – Wysokość całkowita żaluzji
h – Wysokość blachy osłonowej
Wysokość pakietu (od 190 do 440mm)

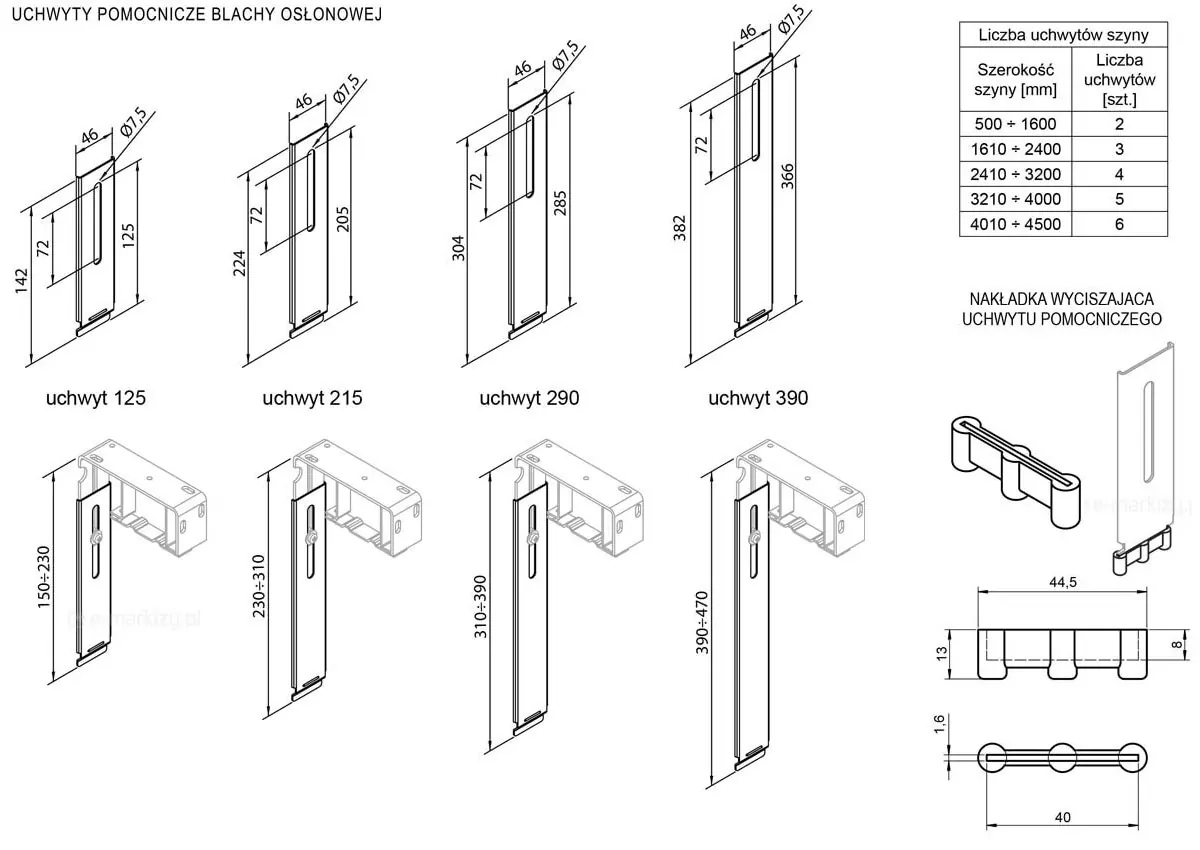

Rysunek techniczny przedstawia specyfikację uchwytów pomocniczych blachy osłonowej stosowanych w systemach żaluzji fasadowych C80. Dokumentacja dzieli się na kilka sekcji prezentujących warianty wymiarowe uchwytów, ich montaż oraz akcesoria dodatkowe. W górnej części widoczne są cztery typy uchwytów płaskich o stałej szerokości 46 mm, różniące się wysokością całkowitą oraz długością otworu fasolkowego o średnicy 7,5 mm: uchwyt 125 (wysokość 142 mm), uchwyt 215 (wysokość 224 mm), uchwyt 290 (wysokość 304 mm) oraz uchwyt 390 (wysokość 382 mm). Poniżej przedstawiono te same elementy w widoku izometrycznym połączone ze wspornikami głównymi, co ilustruje zakresy regulacji wysokości całego zespołu montażowego, odpowiednio: 150–230 mm, 230–310 mm, 310–390 mm oraz 390–470 mm. W prawym górnym rogu znajduje się tabela określająca zalecaną liczbę uchwytów szyny w zależności od szerokości żaluzji, wskazująca na konieczność użycia od 2 do 6 sztuk dla szerokości w zakresie od 500 do 4500 mm. Prawa strona rysunku zawiera również szczegółowe rzuty nakładki wyciszającej uchwytu pomocniczego, o wymiarach zewnętrznych 44,5 na 13 mm, z rozstawem punktów tłumiących wynoszącym 40 mm i grubością profilu 1,6 mm. Całość dokumentacji wykonana jest w formie czarno-białego schematu konstrukcyjnego z precyzyjnym naniesieniem linii wymiarowych i opisów technicznych poszczególnych komponentów.

Uchwyty Blachy osłonowej

– Uchwyty pomocnicze 125-390mm
– Uchwyt główny blachy
– Uchwyt główny regulowany blachy

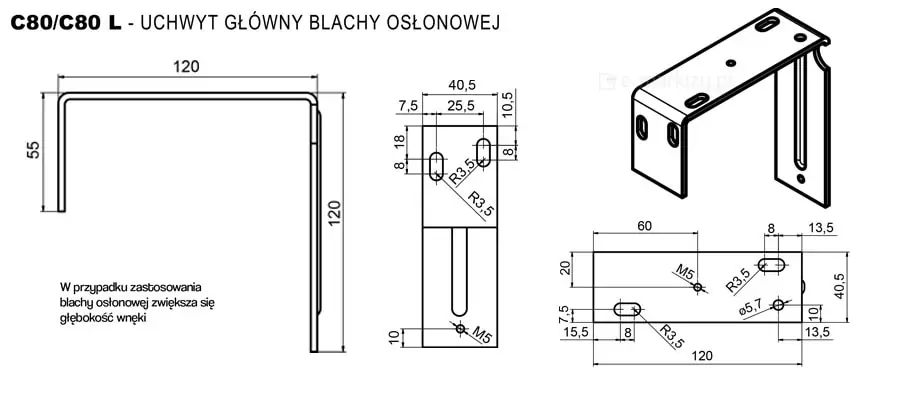

Uchwyt główny blachy osłonowej

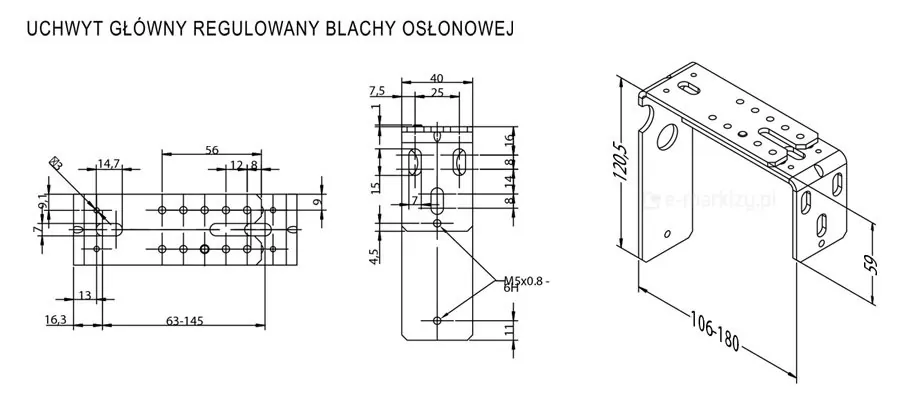

Uchwyt główny regulowany blachy osłonowej

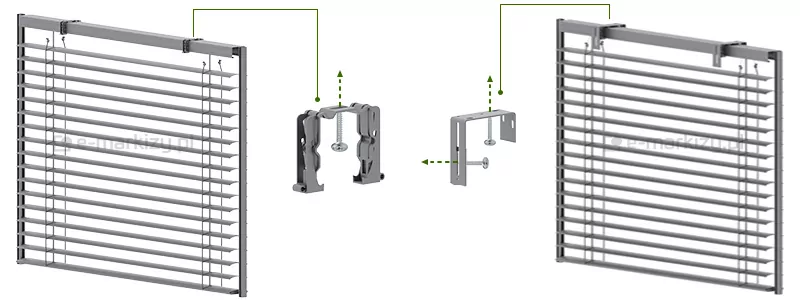

Grafika przedstawia wizualizację dwóch systemów mocowania szyny górnej dla żaluzji fasadowych C80, ukazując różnice w konstrukcji uchwytów montażowych. Po lewej stronie zaprezentowano żaluzję z uchwytem szybkomocującym o złożonej, mechanicznej budowie, który obejmuje szynę górną i pozwala na jej zatrzaśnięcie, co dodatkowo zilustrowano powiększonym detalem akcesorium w kolorze szarym ze wskazaniem kierunku montażu pionowego za pomocą przerywanej zielonej strzałki. Prawa strona grafiki ukazuje alternatywny sposób montażu za pomocą klasycznego uchwytu kątowego w kształcie litery L, który stabilizuje szynę górną od tyłu i od góry; detal tego elementu również został wyodrębniony na środku, a zielone strzałki pomocnicze wskazują na możliwość regulacji oraz kierunek dokręcania śruby mocującej. Same żaluzje na wizualizacjach mają kolor antracytowy, składają się z poziomych lamelek typu C oraz pionowych prowadnic bocznych, tworząc kompletny system osłonowy. Oba schematy są połączone cienkimi liniami z detalami technicznymi, co pozwala na szybką identyfikację miejsca montażu poszczególnych wsporników względem górnej konstrukcji nośnej żaluzji.

Montaż żaluzji bez blachy osłonowej

– Standard bez uchwytów dodatkowych na uchwycie szyny głównej. Montaż do sufitu na uchwycie sprężystym
– Na uchwytach dodatkowych głównych. Montaż do ściany lub do sufitu na uchwycie sprężystym mocowanym do uchwytu głównego blachy osłonowej

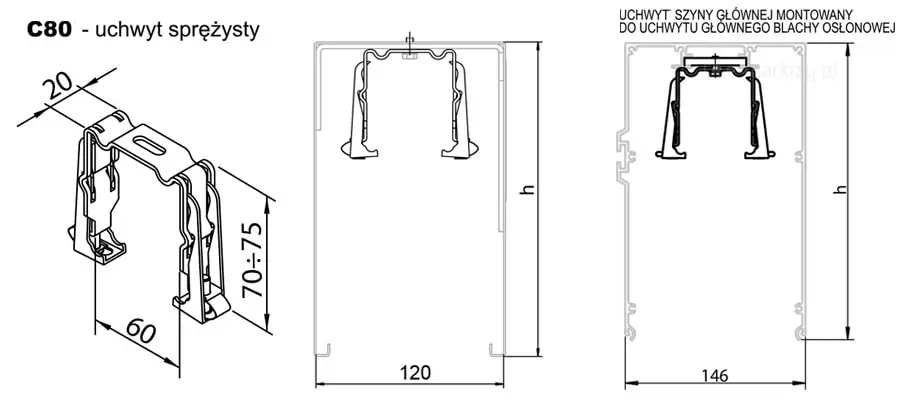

Rysunek techniczny i schemat montażowy przedstawiający uchwyt sprężysty dedykowany do systemu żaluzje fasadowe C80, ukazany w trzech ujęciach z podaniem precyzyjnych wymiarów. Pierwszy element po lewej stronie to izometryczny rzut 3D stalowego uchwytu w kształcie litery U o ażurowej konstrukcji, na którym naniesiono wymiary: szerokość górnej części wynoszącą 20 mm, rozstaw ramion u podstawy równy 60 mm oraz wysokość regulowaną w zakresie od 70 do 75 mm. Środkowa część grafiki prezentuje przekrój pionowy uchwytu umieszczonego wewnątrz gładkiej blachy osłonowej o szerokości 120 mm, gdzie wysokość całkowita oznaczona jest zmienną h. Trzeci schemat po prawej stronie to szczegółowy przekrój konstrukcyjny z opisem „Uchwyt szyny głównej montowany do uchwytu głównego blachy osłonowej”, pokazujący sposób osadzenia elementu w profilu o szerokości 146 mm. Całość dokumentacji jest wykonana w formie czarno-białego rysunku liniowego, który obrazuje techniczne aspekty instalacji szyny głównej żaluzji fasadowych C80 wewnątrz maskownicy. Konstrukcja uchwytu posiada specjalne profilowania i otwory technologiczne, które umożliwiają stabilne zatrzaśnięcie szyny oraz jej pewne unieruchomienie w kasecie.

Uchwyt szyny głównej żaluzji

Standardowo w żaluzji na prowadnicach aluminiowych wykorzystywany jest uchwyt sprężysty (uchwyt standardowy wykorzystywany jest przy prowadnicach linkowych)

Zobacz informacje o uchwytach

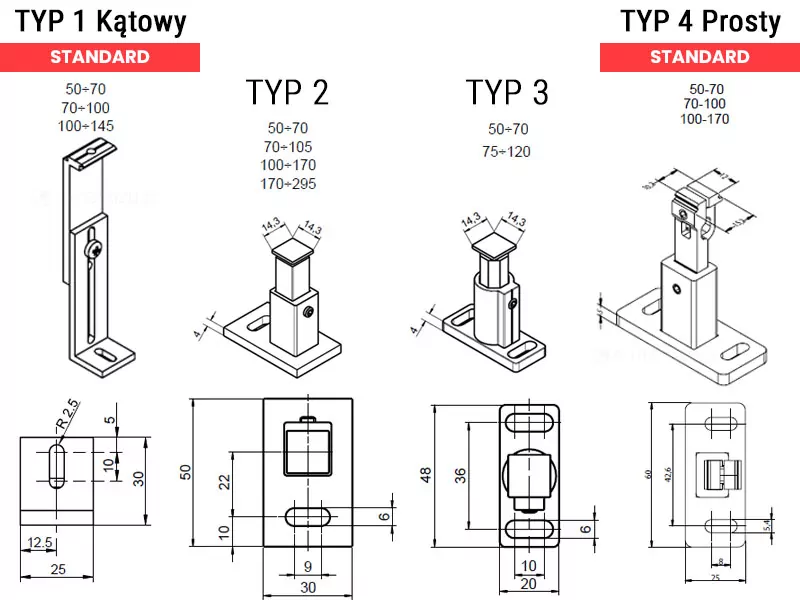

Rysunek techniczny przedstawiający specyfikację czterech różnych typów uchwytów montażowych do prowadnic żaluzji fasadowych C80, oznaczonych jako Typ 1 Kątowy, Typ 2, Typ 3 oraz Typ 4 Prosty. Każdy wariant został zilustrowany widokiem aksonometrycznym oraz rzutem płaskim z naniesionym szczegółowym wymiarowaniem w milimetrach. Typ 1 Kątowy to klasyczny wspornik w kształcie litery L z podłużnymi otworami regulacyjnymi, o szerokości podstawy 25 mm i wysokościach montażowych w zakresach od 50 do 145 mm. Typ 2 oraz Typ 3 to uchwyty o budowie teleskopowej z prostokątną lub owalną stopą montażową o wymiarach odpowiednio 30 mm i 20 mm szerokości, wyposażone w trzpień o przekroju 14,3 mm na 14,3 mm. Typ 4 Prosty charakteryzuje się masywniejszą stopą o długości 60 mm z dwoma otworami fasolkowymi oraz pionowym elementem nośnym z blokadą imbusową. Nad rysunkami znajdują się zestawienia dostępnych długości wysięgu dla poszczególnych modeli, obejmujące zakresy od 50 mm aż do 295 mm w zależności od wybranego typu. Całość dokumentacji wykonana jest w formie czarno-białego schematu inżynierskiego z czerwonymi akcentami przy nagłówkach „STANDARD”, co ułatwia dobór odpowiedniego dystansu prowadnicy od lica elewacji.

Uchwyty prowadnicy aluminiowej

Standardowo przy montażach żaluzji fasadowych na prowadnicach aluminiowych stosujemy uchwyt kątowy (typ 1) lub uchwyt stały (typ 4).

Zobacz informacje o uchwytach

Prowadnica ościeżnicowa

Prowadnice ościeżnicowe żaluzji C80 mogą zostać przykręcone do wnęki okiennej, bądź ramy okna. Zależnie od wybranej opcji, w prowadnicach zostaną wykonane otwory w miejscach montażu.

Zobacz informacje o prowadnicach żaluzji

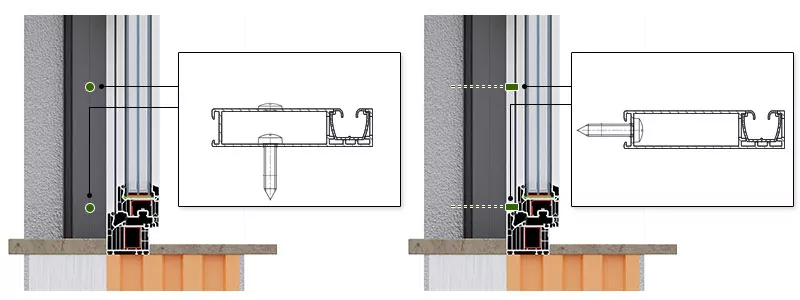

Rysunek techniczny przedstawiający dwa warianty montażu prowadnic żaluzji fasadowych C80 do ramy okiennej i wnęki, zilustrowany na przekrojach poziomych przez mur i stolarkę. Po lewej stronie ukazano montaż wnękowy, w którym prowadnica jest przykręcana bezpośrednio do podłoża za pomocą wkręta przechodzącego prostopadle przez środek profilu aluminiowego; zielone punkty na przekroju okna wskazują rozmieszczenie otworów montażowych w płaszczyźnie pionowej. Prawa część grafiki prezentuje montaż dookienny (boczny), gdzie wkręt jest wprowadzany poziomo przez boczną ściankę prowadnicy bezpośrednio do ramy okiennej, co zaznaczono przerywanymi liniami oraz zielonymi znacznikami na profilu okiennym. Oba schematy zawierają powiększone detale profilu prowadnicy w ramkach, precyzyjnie obrazujące ułożenie wkręta montażowego względem komór profilu i uszczelki szczotkowej. Ilustracja na dole zawiera również widoczne warstwy konstrukcyjne budynku, w tym mur z cegły, warstwę ocieplenia oraz parapet zewnętrzny, co pozwala na zrozumienie kontekstu instalacji w gotowym otworze okiennym.

Montaż wnękowy / Montaż dookienny

Rysunek techniczny przedstawiający szczegółowy przekrój poprzeczny prowadnicy aluminiowej stosowanej w systemach żaluzji fasadowych wraz z naniesionym wymiarowaniem w milimetrach. Profil ma kształt prostokątny o całkowitej szerokości 84,6 mm oraz wysokości 20 mm, z wyraźnie wydzieloną komorą główną oraz częścią funkcyjną przeznaczoną do prowadzenia mechanizmu żaluzji. Wewnątrz prowadnicy widoczna jest komora z dodatkową wkładką uszczelniającą o szerokości wewnętrznej 14,5 mm, w której znajduje się kanał dla trzpienia prowadzącego o maksymalnej średnicy 10 mm. Na schemacie zaznaczono kluczowe odległości montażowe: 62 mm od krawędzi zewnętrznej do osi pierwszej ścianki działowej oraz 72,5 mm do osi kanału prowadzącego. Konstrukcja profilu posiada charakterystyczne wyprofilowania krawędzi oraz wewnętrzne żebrowania wzmacniające, które zapewniają sztywność elementu. Całość dokumentacji technicznej przygotowana jest w formie czarno-białego schematu inżynieryjnego, umożliwiającego precyzyjne rozplanowanie montażu osłony względem stolarki okiennej.

Przekrój prowadnicy ościeżnicowej

Żaluzje fasadowe C80 dane techniczne – Sterowanie żaluzjami ręcznymi

Żaluzją sterujemy ręcznie. Stronę sterowania ręcznego wybiera się patrząc od wewnątrz pomieszczenia. Przy sterowaniu żaluzją zewnętrzną z pomieszczenia, stosuje się przelotkę ścienną.

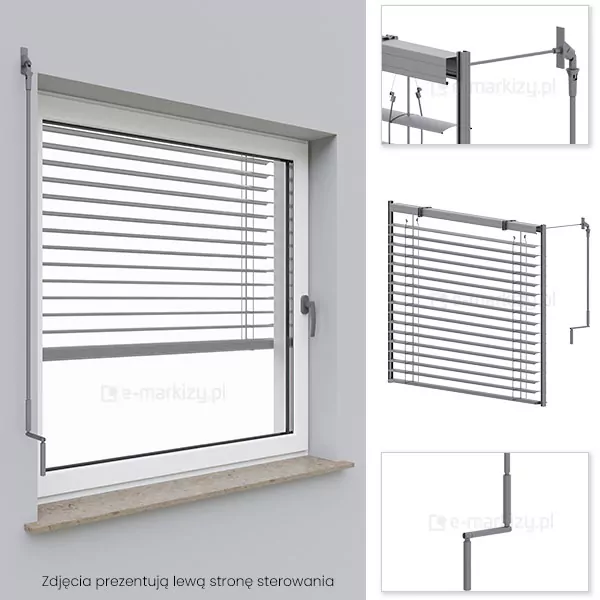

Grafika przedstawia system ręcznego sterowania żaluzją fasadową C80 za pomocą korby, zilustrowany na przykładzie okna oraz detali technicznych mechanizmu. Po lewej stronie znajduje się wizualizacja żaluzji zamontowanej na oknie, gdzie pionowy drążek korby umieszczony jest po lewej stronie ramy, przechodząc przez ścianę do wnętrza pomieszczenia. Prawa strona grafiki zawiera trzy uzupełniające rzuty: górny detal ukazuje wyprowadzenie napędu z szyny górnej żaluzji przez przegub do drążka, środkowy prezentuje aksonometryczny widok całej żaluzji z podpiętym systemem korbowym, a dolny detal skupia się na łamanej rączce korby umożliwiającej rotację. Cały osprzęt sterujący oraz lamelki żaluzji utrzymane są w spójnej, szarej kolorystyce, a u dołu grafiki widnieje podpis informujący, że zdjęcia prezentują lewą stronę sterowania. Wizualizacja precyzyjnie oddaje sposób integracji mechanicznego napędu z konstrukcją okienną, podkreślając ergonomię uchwytu korby.

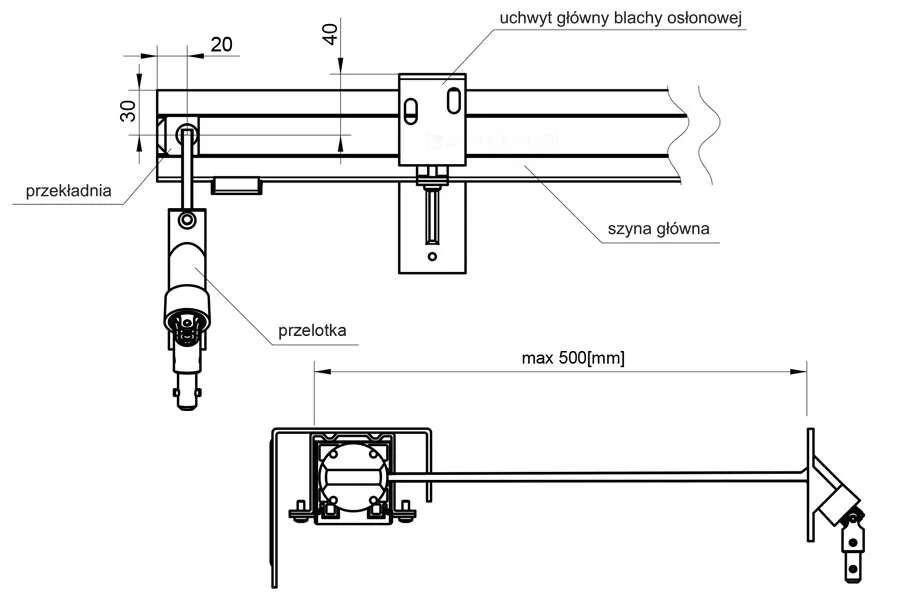

Na zdjęciu widoczny jest schemat rozmieszczenia przekładni korbowych w żaluzjach fasadowych Aluprof z napędem ręcznym. Przedstawiono optymalne lokalizacje mechanizmu korbowego w zależności od szerokości systemu i liczby modułów. Poprawne rozmieszczenie przekładni ułatwia komfortowe i efektywne sterowanie żaluzjami.

Rozmieszczenie przekładni korby względem innych elementów

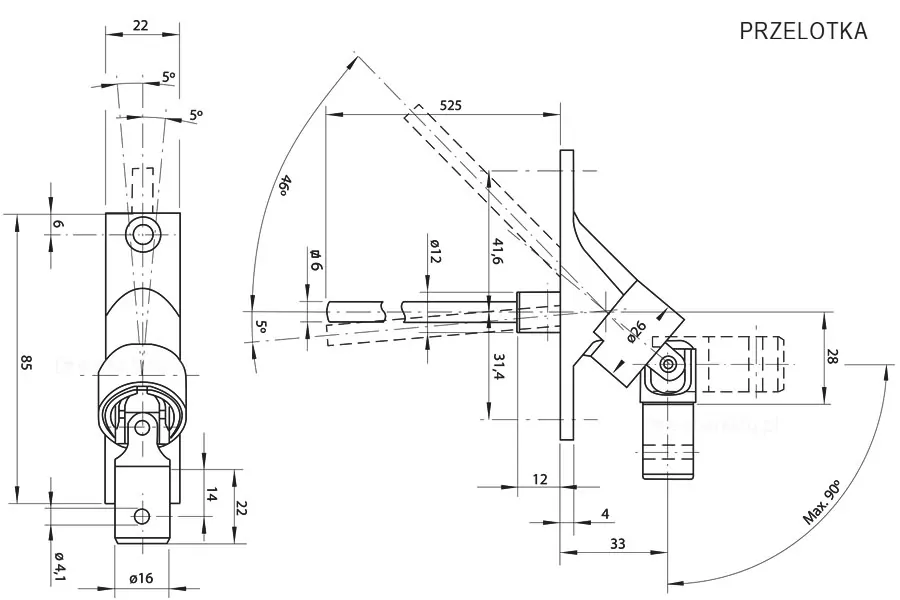

Przelotka korby ręcznej do żaluzji fasadowych – element montażowy umożliwiający przeprowadzenie korby przez ścianę lub elewację. Stosowana w systemach żaluzji z napędem manualnym, zapewnia trwałość, estetykę i funkcjonalność obsługi.

Przelotka korby ręcznej – wymiary

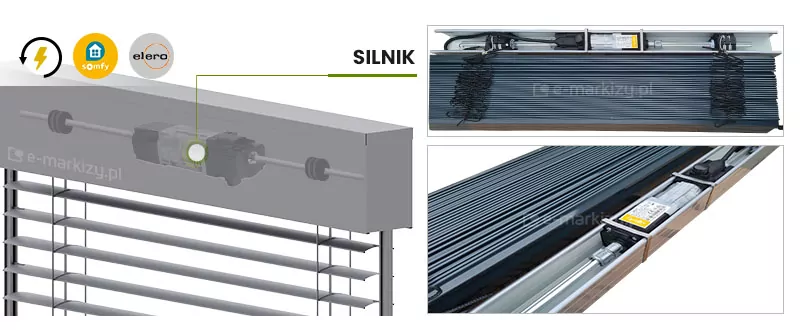

Grafika techniczna - informacje o napędach żaluzja fasadowa. Obraz prezentuje system sterowania elektrycznego dla żaluzji fasadowej Aluprof C80. Obraz przedstawia budowę rynny górnej zintegrowanej z silnikiem. W lewej części widoczny jest przekrój perspektywiczny osłony z półtransparentną maskownicą, przez którą widać centralnie umieszczony silnik napędowy połączony z wałem sterującym lamele. Powyżej znajdują się ikony producentów automatyki: Somfy oraz Elero. Prawa strona grafiki zawiera dwa zdjęcia produktowe: górne pokazuje rynnę żaluzji w widoku od góry z całkowicie podciągniętym pakietem lameli oraz ułożeniem przewodów i silnika w rynnie; dolne to zbliżenie (detal) na silnik elektryczny z etykietą techniczną, zamontowany stabilnie wewnątrz aluminiowego profilu rynny górnej. Lamele żaluzji mają charakterystyczny dla modelu C80 profil w kształcie litery C w kolorze ciemnoszarym (antracytowym). Całość ilustruje profesjonalny sposób ukrycia napędu wewnątrz konstrukcji osłony.

Sterowanie żaluzjami elektrycznymi

Żaluzją sterujemy przewodowo lub bezprzewodowo za pomocą napędu elektrycznego. Przewód wyprowadzony jest na długość ok. 2mb i umiejscowiony mniej więcej na środku systemu. Można go podłączyć dowolnie z prawej lub z lewej strony żaluzji.

Zobacz informacje o napędach Zobacz informacje o automatyce

Żaluzja C80 Aluprof

Zastosowanie:
Żaluzja C80 została zaprojektowana z myślą do zastosowania na zewnątrz budynków mieszkalnych i biurowych.

Charakterystyka wyrobu:

Są przeznaczone do montażu zewnętrznego na otworach okiennych, fasadach i przeszkleniach oraz wewnątrz.
Ograniczają dostęp światła słonecznego do pomieszczenia.
Zwiększają udział światła rozproszonego w pomieszczeniu.
Chronią pomieszczenie przed nagrzewaniem, przez co przyczyniają się do poprawy komfortu termicznego w pomieszczeniach.
Pozwalają na ograniczenie kosztów związanych z klimatyzacją pomieszczeń.
Obudowa szyny głównej poprzez aluminiowe blachy osłonowe w 4 typach (1, 2, 3 i odmiana 3A oraz 4 i odmiana 4A), możliwa
zabudowa podtynkowa.
Opcja tworzenia dowolnej ilości modułów.
Prowadnice listwowe z ekstrudowanego aluminium w kilku odmianach (pojedyncza, podwójna, podtynkowa, doościeżnicowa).
Zawinięte otwory w lamelach chronią tasiemki przed przetarciem.
Płynne sterowanie kątem pochyłu lameli zapewnia swobodną regulację natężenia światła.
Sworznie ze stopu cynku i aluminium.
Elementy tekstylne z poliestru utrwalane termicznie, odporne na rozciąganie, przecieranie i oddziaływanie promieni UV.
Drabinki wzmocnione Kevlarem.
Ograniczają przenikanie hałasu do wnętrza budynku.
Nie wydzielają toksycznych substancji w trakcie eksploatacji.
Lamele w kształcie litery C z zawiniętymi krawędziami zapewniają im wyższą sztywność i wytrzymałość.
Emisja hałasu żaluzji z napędem i żaluzji zewnętrznych nie jest uważana za istotne zagrożenie dla zdrowia i bezpieczeństwa.
Silniki posiadają stopień ochrony obudowy IP 54. Konstrukcja wyrobu i napędu pozwala na bezpieczne zatrzymanie kurtyny na każdej wysokości w obszarze pracy góra-dół i pozostawanie tam w stanie zawieszenia.
Ruch w górę i dół odbywa się za pomocą elektrycznego przełącznika lub zdalnie za pomocą pilota.
Osłony części ruchomych zostały zaprojektowane i wykonane w sposób zapewniający obsługującym bezpieczeństwo przy założeniu, że są prawidłowo eksploatowane.
Napęd elektryczny lub ręczny (korbowy).
Kolorystyka: RAL, FSM.

PARAMETRY TECHNICZNE – Żaluzje Fasadowe C80 – Dane Techniczne
Szerokość maksymalna: 5 m
Wysokość maksymalna: 5 m
Maksymalna powierzchnia (dla napędu korbowego): do 9 m2,
Szerokość lameli: 80,4 mm
Wysokość lameli: 12,4 mm
Grubość lameli: 0,4 mm
Wysokość blach osłonowych: 200, 250, 300, 340, 390, 440 mm
Szerokość blach osłonowych: 128 mm

Napęd elektryczny, silnik o parametrach:
– napięcie zasilania
230 V ~ 50 Hz – moc
od 93 W do 230 W ( w zależności od typu silnika )
– pobór prądu od 0,4 A do 1,0 A ( w zależności od typu silnika )
– stopień ochrony IP 44, IP54
– czas pracy ciągłej od 4 do 6 min
– moment obrotowy od 6 do 20 Nm
– prędkość obrotowa od 24 obr / min do 26 obr / min ( w zależności od typu silnika )
– temperatura pracy Od -10°C do + 40°C
Napęd ręczny: Korba:
Długość: 2/3 systemu
Kolor konstrukcji RAL, VSR, FSM
Zastosowanie Zewnętrzne
DEKLAROWANE WŁAŚCIWOŚCI UŻYTKOWE (ZEWNĘTRZNE) –
Deklaracja Właściwości Użytkowych 72 / ŻF / 2018
Odporność na obciążenie wiatrem 3 klasa (150Pa)
Dodatkowy opór cieplny ∆R 0,0
Całkowity współczynnik przenikania energii słonecznej gtot 0,01 – 0,90*

* przesłona od zewnątrz wraz z oszkleniem referencyjnym typu C wg EN14501:2005; szczegółowe dane ależne od koloru lameli podano tabelarycznie na stronie internetowej Producenta
