Refleksol XL Sposoby montażu

Refleksol XL może zostać wyposażony w stalowe linki utrzymujące dodatkowo sztywność tkaniny lub być zamontowany jako osłona wolnowisząca, w takim przypadku tkanina napinana jest grawitacyjnie przez belkę dolną. Uniwersalne uchwyty ścienno-sufitowe zapewniają dowolność w montażu refleksola do ściany lub do sufitu

1. Montaż refleksola XL z prowadnicami linkowymi

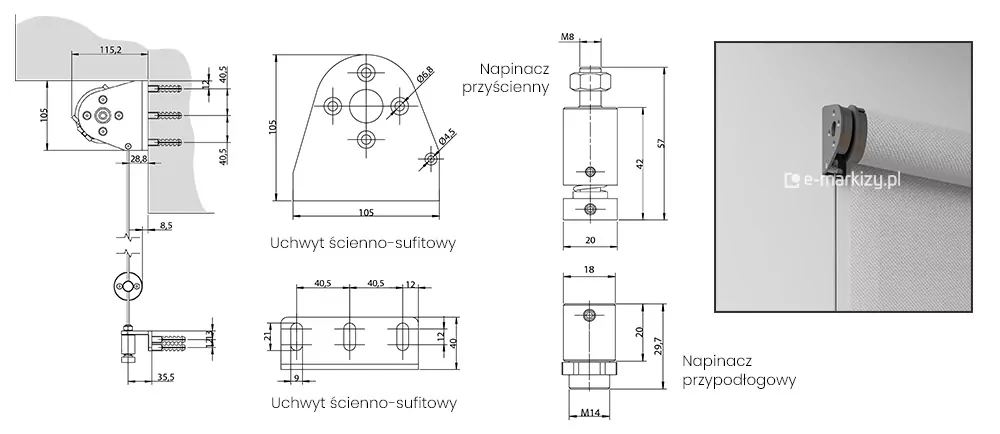

Rysunek techniczny zawiera szczegółowe zestawienie wymiarów i schematów montażowych komponentów rolety Refleksol XL w wersji bezkasetowej. Po lewej stronie przedstawiono przekrój boczny montażu ściennego, gdzie uchwyt o wysokości 105 mm i głębokości 115,2 mm jest przymocowany do pionowej płaszczyzny, a oś prowadzenia linki znajduje się w odległości 28,8 mm od ściany. W centralnej części grafiki umieszczono rzuty płaskie uchwytu ścienno-sufitowego o wysokości 105 mm z zaznaczonymi otworami o średnicach 6,8 mm oraz 4,5 mm, a także widok podstawy montażowej o szerokości 40 mm z fasolkami montażowymi w rozstawie 40,5 mm. Prawa strona rysunku prezentuje zwymiarowane schematy elementów naciągowych: napinacza przyściennego o szerokości 20 mm i wysokości 42 mm (z gwintem M8) oraz napinacza przypodłogowego o szerokości 18 mm i wysokości 29,7 mm (z gwintem M14). Całość uzupełnia zdjęcie produktowe po prawej stronie, pokazujące rzeczywisty wygląd zamontowanego uchwytu bocznego z nawiniętą na rurę jasną tkaniną rolety.

Specyfikacja techniczna w formie rysunku konstrukcyjnego przedstawiająca warianty kątowników mocujących linkę oraz mechanizm napinacza fasadowego dla systemu rolet zewnętrznych typu refleksol. W lewej górnej części grafiki znajduje się tabela wymiarowa definiująca trzy dostępne rozmiary uchwytów, gdzie parametr A określa początek zakresu regulacji, B koniec tego zakresu, a C całkowitą długość elementu. Poniżej tabeli zamieszczono rzuty techniczne kątownika: widok z boku o grubości profilu 5 mm, rzut z góry z naniesionymi wymiarami bazy montażowej o szerokości 25 mm i wysokości 30 mm z dwoma otworami, oraz rzut poziomy ramienia z podłużnym wycięciem regulacyjnym w kształcie litery U. Prawa strona obrazu prezentuje schemat montażowy napinacza fasadowego z gwintem M8 i średnicą korpusu 20 mm, zamocowanego na ramieniu kątownika w odległości minimum 9 mm od ściany. W prawym dolnym rogu umieszczono trójwymiarową wizualizację szarego uchwytu z osadzonym w nim napinaczem, na której zielona strzałka z opisem Regulacja L wskazuje kierunek przesuwania mechanizmu wzdłuż wycięcia kątownika. Całość uzupełniają podpisy tekstowe informujące o trzech standardowych długościach uchwytu: standardowym o długości 46 mm z regulacją od 15 do 36 mm, przedłużonym do 60 mm z regulacją od 29 do 50 mm oraz najdłuższym o wymiarze 80 mm z zakresem regulacji od 55 do 76 mm.

Wizualizacja produktowa przedstawiająca nowoczesny refleksol XL Aluprof z tkaniną typu screen zamontowaną na białej elewacji budynku nad dużym przeszkleniem tarasowym. Półtransparentna tkanina w kolorze jasnoszarym jest częściowo rozwinięta, zasłaniając górną połowę okna i ukazując widok na barierki balkonu. Konstrukcja opiera się na estetycznych, ciemnoszarych uchwytach bocznych oraz rurze nawojowej, a dolna krawędź materiału wykończona jest obciążającą listwą dolną w tym samym kolorze. Po prawej stronie widoczna jest metalowa korba służąca do ręcznego sterowania mechanizmem, a po obu stronach tkaniny przebiegają pionowe prowadnice linkowe ze stali nierdzewnej, które stabilizują materiał. Całość osadzona jest w minimalistycznym otoczeniu z widocznym fragmentem drewnianej podłogi oraz bocznej ściany konstrukcyjnej z ceglanym detalem.

Montaż ścienny

Perspektywiczna wizualizacja refleksola XL Aluprof z tkaniną w kolorze jasnoszarym, zainstalowanego do sufitu poza wnęką okienną nowoczesnego budynku. Zdjęcie szczegółowo prezentuje system montażu sufitowego z wykorzystaniem minimalistycznych wsporników bocznych trzymających wałek z nawiniętą tkaniną. Materiał o strukturze siatki screen zapewnia częściową przezierność, pozwalając na wgląd do wnętrza pomieszczenia i na barierki balkonu, jednocześnie chroniąc przed nasłonecznieniem. Po prawej stronie znajduje się pionowy drążek korby sterującej, a stabilność tkaniny zapewniają naprężone linki boczne ze stali nierdzewnej. Całość kompozycji podkreśla nowoczesny design osłony zintegrowanej z jasną elewacją i drewnianym wykończeniem tarasu.

Montaż sufitowy

2. Montaż refleksola XL bez prowadnic (refleksol wolnowiszący)

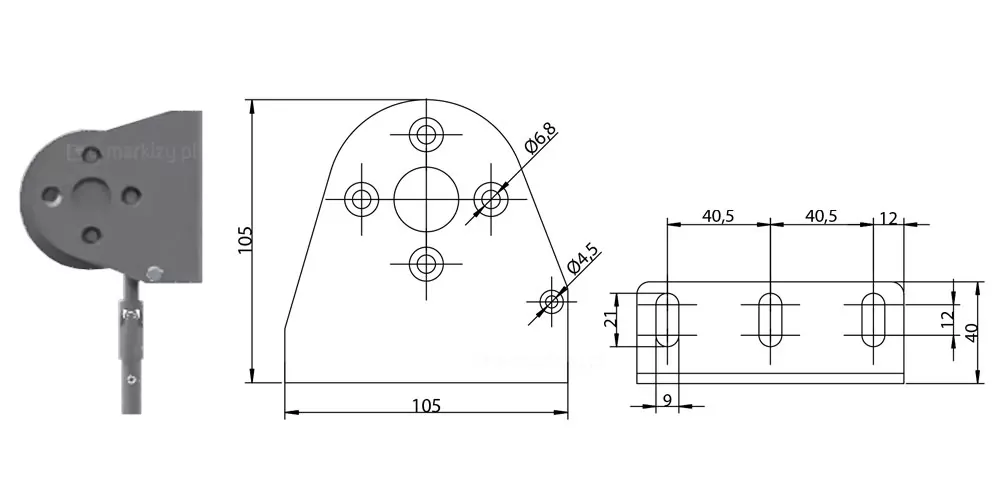

Grafika przedstawia szczegółową dokumentację techniczną oraz wizualizację komponentu mocującego stosowanego w systemach osłon zewnętrznych, takich jak refleksol XL, ze szczególnym uwzględnieniem budowy uchwytu. Po lewej stronie zdjęcia znajduje się render 3D w kolorze szarym, prezentujący mechanizm korbowy zamocowany w masywnym, półkolistym uchwycie, z którego wyprowadzony jest pionowy trzpień do podłączenia korby ręcznej. Środkowa część ilustracji to rzut boczny (elewacja) uchwytu o całkowitej wysokości 105 milimetrów i szerokości podstawy 105 milimetrów. Półkolisty profil górny zawiera system otworów montażowych, w tym centralny otwór osiowy oraz cztery otwory pomocnicze o średnicy 6,8 milimetra rozmieszczone promieniście, a także dodatkowy otwór o średnicy 4,5 milimetra w dolnej części blachy. Prawa część grafiki przedstawia rzut z góry podstawy montażowej o szerokości 40 milimetrów i długości korespondującej z szerokością uchwytu. Podstawa wyposażona jest w trzy podłużne otwory fasolkowe o wymiarach 9 na 21 milimetrów, rozmieszczone w symetrycznym rozstawie 40,5 milimetra od osi środkowej. Dodatkowo zaznaczono krawędź montażową o szerokości 12 milimetrów z mniejszymi otworami o średnicy 12 milimetrów. Precyzyjne wymiarowanie techniczne na białym tle pozwala na dokładne zaplanowanie miejsca instalacji systemu refleksol XL, zapewniając odpowiedni dystans mechanizmu napędowego od płaszczyzny elewacji lub ramy okiennej.

Uchwyt ścienno-sufitowy

Rysunek techniczny przedstawia szczegółową budowę uchwytu sufitowo-ściennego rolety Refleksol XL wraz z elementami systemu prowadzenia linkowego. Centralną część grafiki stanowi schematyczny rysunek izometryczny metalowego wspornika z widocznymi trzema podłużnymi otworami montażowymi na bocznej płaszczyźnie oraz okrągłym otworem centralnym na osi obrotu rury nawojowej. Do dolnej części wspornika przytwierdzony jest system mocowania linki, składający się ze wspornika linki, tulejki mocowania linki oraz wkrętu zabezpieczającego o parametrach M3x6. Z mechanizmu wyprowadzona jest pionowo w dół linka stalowa o średnicy 2,5 mm. Po prawej stronie schematu umieszczono dwa zdjęcia poglądowe prezentujące praktyczne zastosowanie elementu w rzeczywistych warunkach montażowych. Górne zdjęcie obrazuje mocowanie do sufitu, gdzie wspornik przylega dłuższą krawędzią do poziomej powierzchni stropu, natomiast dolne zdjęcie przedstawia mocowanie do ściany, w którym uchwyt jest przytwierdzony do pionowej płaszczyzny elewacji.

Refleksol XL Sposoby montażu do ściany / do sufitu

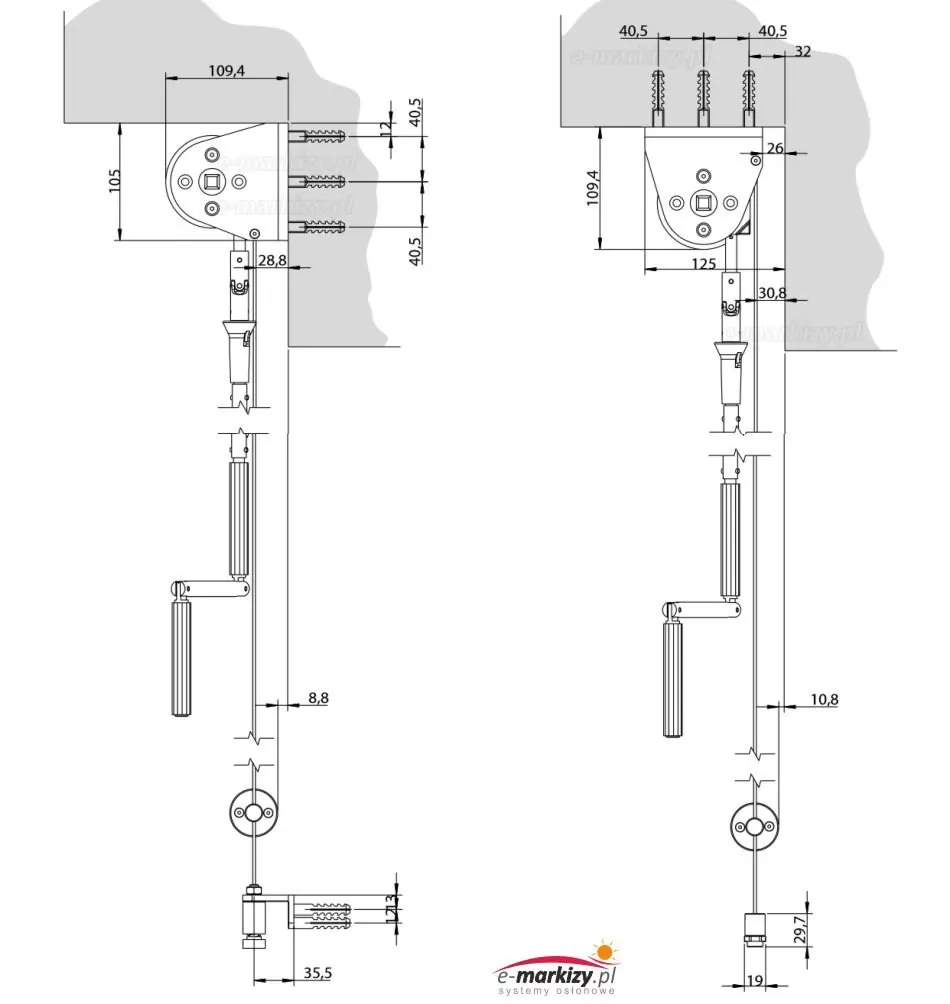

Rysunek techniczny przedstawiający schemat montażu i wymiarowania refleksola XL sterowanego ręcznie za pomocą korby, ukazujący dwa warianty instalacji: ścienny oraz sufitowy. Wariant lewy (montaż ścienny): Przedstawia uchwyt mocowany do ściany pionowej za pomocą trzech kołków rozporowych w rozstawie co 40,5 mm. Wysokość kasety/mechanizmu wynosi 105 mm, a głębokość 109,4 mm. Odległość od osi prowadnicy do ściany to 28,8 mm. Widoczny dolny uchwyt linki prowadzącej montowany do ściany (głębokość 35,5 mm). Wariant prawy (montaż sufitowy): Przedstawia mechanizm mocowany do stropu. Szerokość klamry montażowej wynosi 125 mm, a wysokość 109,4 mm. Rozstaw punktów kotwienia w suficie wynosi 40,5 mm. Odległość od krawędzi mechanizmu do ściany to 26 mm. Elementy wspólne: Na obu schematach widoczny jest składany drążek korby z przegubem, linka stalowa prowadząca o średnicy 8,8 mm lub 10,8 mm oraz okrągłe przelotki prowadzące. Wszystkie wymiary podane są w milimetrach. Detale dolne: Rysunek uwzględnia wymiary zakończenia linki prowadzącej o wysokości 29,7 mm i szerokości 19 mm w wersji bez bocznego wspornika ściennego.

Napęd ręczny

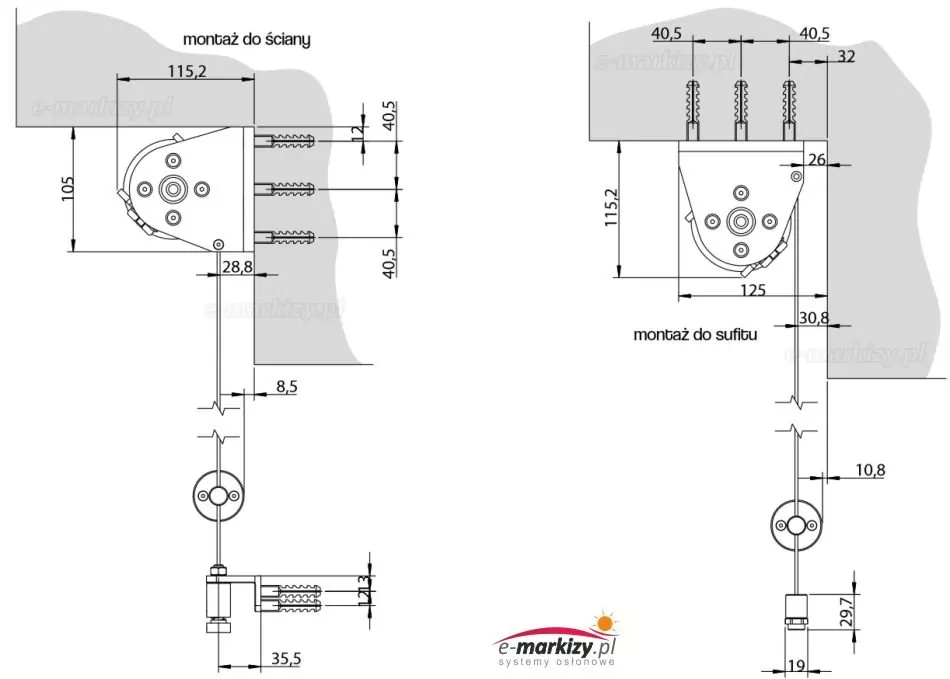

Rysunek techniczny przedstawia dwa warianty montażu systemu Refleksol XL bez kasety, prezentując szczegółowe wymiarowanie dla instalacji ściennej oraz sufitowej. Po lewej stronie ukazany jest montaż do ściany, gdzie wspornik o wysokości 105 mm i głębokości 115,2 mm przytwierdzony jest pionowo za pomocą trzech kołków rozporowych w rozstawie co 40,5 mm. Oś prowadzenia linki znajduje się w odległości 28,8 mm od płaszczyzny ściany, a sama tkanina opuszczana jest z zachowaniem 8,5 mm dystansu od elewacji. Dolne mocowanie linki realizowane jest przez uchwyt ścienny o wysięgu 35,5 mm, montowany na dwa kołki w odstępie 21,3 mm. Po prawej stronie schemat obrazuje montaż do sufitu, w którym ten sam wspornik o wymiarze 115,2 mm przylega do poziomej płaszczyzny stropu. Mocowanie sufitowe wykorzystuje trzy kołki rozporowe rozmieszczone co 40,5 mm, z zachowaniem 32 mm odstępu od krawędzi bocznej. W tej konfiguracji całkowita szerokość elementu górnego wynosi 125 mm, a tkanina jest odsunięta od pionowej ściany o 10,8 mm. Oś linki prowadzącej jest oddalona od ściany o 30,8 mm i kończy się na dole uchwytem podłogowym o szerokości 19 mm i wysokości 29,7 mm. Oba rysunki zawierają precyzyjne linie wymiarowe oraz przekroje przez elementy mocujące i stabilizujące system.

Napęd elektryczny

Grafika prezentuje trzy różne ujęcia rolety zewnętrznej Refleksol XL w wersji wolnowiszącej bez prowadnic linkowych. Po lewej stronie znajduje się wizualizacja produktu w rzucie izometrycznym, ukazująca jasną, półtransparentną tkaninę nawiniętą na rurę nawojową, która jest zamocowana na dwóch bocznych uchwytach ścienno-sufitowych. Centralna część grafiki przedstawia roletę w widoku od frontu, eksponując gładką powierzchnię materiału zakończoną na dole obciążającą belką dolną. Po prawej stronie umieszczono schematyczny rzut boczny systemu, na którym widoczny jest profil uchwytu montażowego oraz wyprowadzona w dół korba służąca do ręcznego sterowania mechanizmem. W dolnym lewym rogu zamieszczono listę cech produktu, informującą o braku prowadnic, wolnowiszącej belce dolnej oraz możliwości montażu wewnętrznego lub zewnętrznego do ściany, wnęki lub ramy okna.

Refleksol XL Aluprof
| Bez prowadnic
| Belka dolna wolnowisząca
| Montaż wewnętrzny lub zewnętrzny
| Montaż do ściany, wnęki lub do ramy okna

Grafika przedstawia trzy ujęcia rolety zewnętrznej Refleksol XL w wersji wyposażonej w system prowadzenia linkowego. Po lewej stronie widoczna jest wizualizacja produktu w rzucie izometrycznym, na której jasna tkanina jest stabilizowana przez pionowe linki stalowe zamontowane po obu stronach. Środkowa część prezentuje roletę od frontu, pokazując równomierne napięcie materiału i dolną belkę obciążającą połączoną z prowadnicami. Po prawej stronie umieszczono rzut boczny, obrazujący profil uchwytu montażowego, pionowy przebieg linki oraz mechanizm ręcznego sterowania korbą. W dolnym lewym rogu znajduje się lista kluczowych cech produktu: zastosowanie prowadnic linkowych, wykorzystanie napinacza linki przyściennego oraz informacja o możliwości montażu wewnętrznego lub zewnętrznego do ściany, wnęki lub ramy okna.

Refleksol XL Aluprof
| Prowadnice linkowe
| Napinacz linki przyścienny
| Montaż wewnętrzny lub zewnętrzny
| Montaż do ściany, wnęki lub do ramy okna

Refleksol sufitowy XL z prowadnicami linkowymi – lekka, nowoczesna osłona przeciwsłoneczna do montażu pod sufitem lub w pergoli. Prowadnice linkowe nadają całości subtelny wygląd i umożliwiają stabilne prowadzenie tkaniny nawet przy podmuchach wiatru.

Refleksol XL Aluprof
| Prowadnice linkowe
| Napinacz linki przyścienny
| Montaż wewnętrzny lub zewnętrzny
| Montaż do wnęki lub sufitu
