Refleksol 90 Sposoby montażu

Roleta typu refleksol 90, może być mocowana na zewnątrz budynku lub wewnątrz pomieszczenia. W zależności od wybranej opcji, stosuje się różne prowadnice i konfiguracje.

REFLEKSOL 90 – PROWADNICE LISTWOWE G31 I GC30 DO MONTAŻU NA ZEWNĄTRZ LUB WEWNĄTRZ POMIESZCZEŃ

Rysunek techniczny i wizualizacja systemu refleksol 90 Selt przedstawiające sposób montażu dystansowego prowadnicy G31 do elewacji. Grafika składa się z czterech elementów objaśniających konstrukcję rolety screenowej. W lewej części widoczny jest przekrój boczny systemu zamontowanego pod nadprożem. Półokrągła kaseta osadzona jest we wnęce, a odchodząca od niej pionowo w dół prowadnica jest odsunięta od ściany za pomocą specjalnego uchwytu dystansowego. Uchwyt ten jest przymocowany do muru (zaznaczonego szarym kolorem) za pomocą dwóch długich śrub z kołkami rozporowymi. Środkowa część rysunku pokazuje widok od frontu, na którym widać kasetę, fragment tkaniny oraz prowadnicę z zamontowanym z boku uchwytem dystansowym. Uchwyt ma prostokątny kształt z widocznym otworem montażowym pośrodku. W prawym górnym rogu znajduje się realistyczna wizualizacja 3D fragmentu rolety. Ukazuje ona ciemnoszarą kasetę o obłym kształcie, jasną tkaninę o wyraźnej strukturze oraz prowadnicę zamontowaną z wyraźnym odstępem od szarej ściany budynku dzięki metalowemu dystansowi. W prawym dolnym rogu umieszczono detal techniczny uchwytu dystansowego w rzucie z góry. Schemat pokazuje przekrój profilu prowadnicy połączony z tuleją dystansową, przez którą przechodzi śruba zakończona kołkiem rozporowym do betonu. Całość rysunku jest wykonana w formie czarno-białego schematu liniowego z szarymi wypełnieniami elementów architektonicznych.
Montaż na Zewnątrz i Wewnątrz

1a. Prowadnice listwowe. Montaż na uchwytach do ramy/ściany kaseta samonośna

Montaż prowadnic G31 na regulowanych uchwytach do powierzchni czołowej np. ramy/okna/ściany. Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach.

W tej opcji, prowadnice aluminiowe G31 montujemy do ramy okna/ściany (do powierzchni czołowej) na uchwytach mocujących.
* L= regulacja od 50-70mm (Standard), uchwyt „owalny”
* L= regulacja od 75-120mm (Opcja), uchwyt „owalny”
Ilość uchwytów dobierana jest automatycznie, proporcjonalnie do wysokości prowadnic.
Uchwyty prowadnic do systemu Refleksol 76 Selt – zdjęcie pokazuje elementy montażowe umożliwiające stabilne przymocowanie prowadnic rolet przeciwsłonecznych do elewacji. Trwałe, estetyczne i łatwe w instalacji rozwiązanie montażowe.
Rysunek techniczny i wizualizacja systemu refleksol 90 Selt przedstawiające sposób montażu dystansowego prowadnicy G31 do elewacji. Grafika składa się z czterech elementów objaśniających konstrukcję rolety screenowej. W lewej części widoczny jest przekrój boczny systemu zamontowanego pod nadprożem. Półokrągła kaseta osadzona jest we wnęce, a odchodząca od niej pionowo w dół prowadnica jest odsunięta od ściany za pomocą specjalnego uchwytu dystansowego. Uchwyt ten jest przymocowany do muru (zaznaczonego szarym kolorem) za pomocą dwóch długich śrub z kołkami rozporowymi. Środkowa część rysunku pokazuje widok od frontu, na którym widać kasetę, fragment tkaniny oraz prowadnicę z zamontowanym z boku uchwytem dystansowym. Uchwyt ma prostokątny kształt z widocznym otworem montażowym pośrodku. W prawym górnym rogu znajduje się realistyczna wizualizacja 3D fragmentu rolety. Ukazuje ona ciemnoszarą kasetę o obłym kształcie, jasną tkaninę o wyraźnej strukturze oraz prowadnicę zamontowaną z wyraźnym odstępem od szarej ściany budynku dzięki metalowemu dystansowi. W prawym dolnym rogu umieszczono detal techniczny uchwytu dystansowego w rzucie z góry. Schemat pokazuje przekrój profilu prowadnicy połączony z tuleją dystansową, przez którą przechodzi śruba zakończona kołkiem rozporowym do betonu. Całość rysunku jest wykonana w formie czarno-białego schematu liniowego z szarymi wypełnieniami elementów architektonicznych.
Montaż na Zewnątrz i Wewnątrz

1b. Prowadnice listwowe. Montaż na uchwytach do ramy/ściany kaseta samonośna

Montaż prowadnic GC30F na regulowanych uchwytach do powierzchni czołowej np. ramy/okna/ściany. Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach.

W tej opcji, prowadnice aluminiowe GC30F montujemy do ramy okna/ściany (do powierzchni czołowej) na uchwytach mocujących.
* L= regulacja od 50-70mm (Standard), uchwyt „owalny”
* L= regulacja od 75-120mm (Opcja), uchwyt „owalny”
Ilość uchwytów dobierana jest automatycznie, proporcjonalnie do wysokości prowadnic.

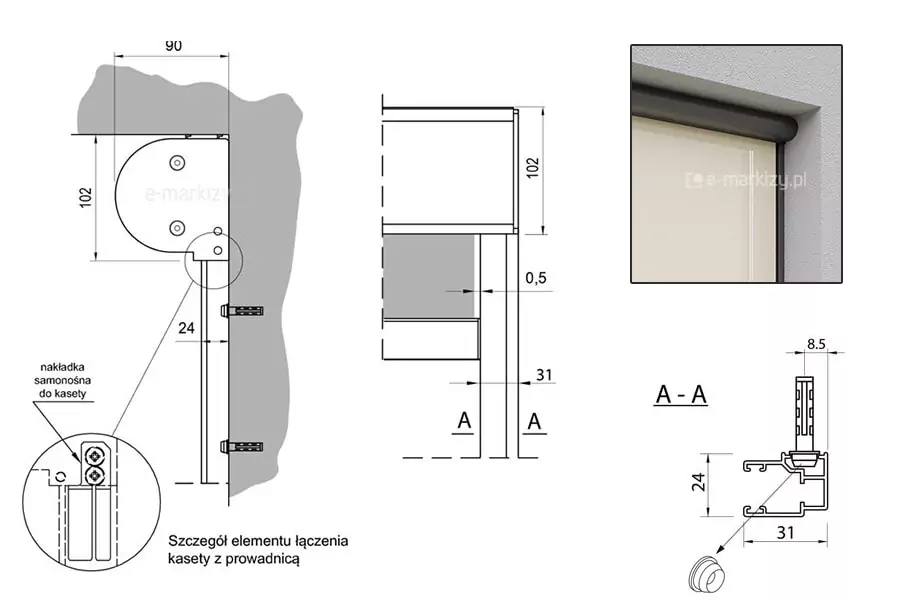

Rysunek techniczny systemu refleksol 90 Selt przedstawiający detale konstrukcyjne, parametry montażowe oraz wizualizację rolety typu screen. Grafika jest podzielona na kilka sekcji technicznych z precyzyjnymi wymiarami podanymi w milimetrach. W lewej górnej części znajduje się przekrój boczny montażu kasety we wnęce okiennej. Kaseta o wysokości 102 mm jest wsunięta w głąb wnęki na dystans 90 mm. Poniżej widoczna jest pionowa prowadnica o głębokości 24 mm, montowana bezpośrednio do ściany za pomocą kołków rozporowych. Przy dolnej krawędzi kasety zaznaczono w kółku „Szczegół elementu łączenia kasety z prowadnicą”, gdzie wskazano nakładkę samonośną do kasety mocowaną na dwie śruby. Środkowa sekcja pokazuje widok frontowy prawego górnego narożnika systemu. Wysokość kasety wynosi 102 mm. Zaznaczono minimalny luz między krawędzią tkaniny a wewnętrzną ścianką prowadnicy wynoszący 0,5 mm, natomiast całkowita szerokość widocznego profilu bocznego to 31 mm. W dolnej prawej części umieszczono przekrój poprzeczny prowadnicy oznaczony jako A-A. Profil ma wymiary 31 mm szerokości oraz 24 mm głębokości. Schemat pokazuje sposób montażu kołka rozporowego o szerokości 8,5 mm oraz zaślepkę otworu montażowego wskazaną strzałką u dołu. Prawy górny róg zawiera realistyczną wizualizację produktu, prezentującą narożnik zamontowanego systemu refleksol 90 Selt. Widoczna jest ciemna, półokrągła kaseta, pionowa prowadnica oraz beżowa tkanina screenowa, całość osadzona w jasnej wnęce okiennej.
Montaż na Zewnątrz i Wewnątrz

2. Prowadnice listwowe. Montaż bez uchwytów do ramy/ściany kaseta samonośna

Montaż prowadnic G31 bezpośrednio do powierzchni czołowej np. ramy/okna/ściany (bez uchwytów prowadnic). Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach lub możemy ją przykręcić do sufitu.

Grafika techniczna podzielona na cztery panele, prezentująca szczegółowy sposób montażu prowadnicy systemu refleksol 90 Selt z użyciem klipsów montażowych. W pierwszej sekcji od lewej znajduje się schematyczny przekrój boczny montażu wnękowego, gdzie kaseta o zaokrąglonym kształcie styka się z nadprożem, a prowadnica boczna jest przytwierdzona do ściany za pomocą dwóch widocznych śrub montażowych z nałożonymi okrągłymi zaślepkami. Druga sekcja to rysunek techniczny profilu prowadnicy o wymiarach 31 mm szerokości oraz 24 mm głębokości; wskazano na nim miejsce osadzenia śruby z łbem o średnicy 8,5 mm, a zielona linia z opisem Rys. A prowadzi do wizualizacji białego, okrągłego klipa mocującego. Trzeci panel to wizualizacja 3D fragmentu jasnej elewacji z oknem, w którym zamontowano gotową roletę z kremową tkaniną rozwiniętą do połowy, osadzoną w ciemnoszarych prowadnicach. Ostatnia sekcja po prawej stronie pokazuje zbliżenie na górny narożnik systemu, podkreślając precyzyjne dopasowanie zaokrąglonej kasety do pionowej prowadnicy oraz delikatną strukturę materiału osłonowego.

Prowadnice wąskie (G31) mocowane są bezpośrednio (bez uchwytów) do powierzchni czołowej np. ramy/okna/ściany/fasady. Aby zamocować prowadnice, należy użyć specjalnych nasadek (rys. A), na które „doczepia się” prowadnice. Przy tym sposobie montażu, kaseta jest „samonośna”, tzn. kaseta przymocowana jest stabilnie do prowadnic i nie ma potrzeby mocować jej dodatkowo do podłoża (opcjonalnie można ją przytwierdzić do sufitu za pomocą klipów sufitowych dołączonych do zestawu).

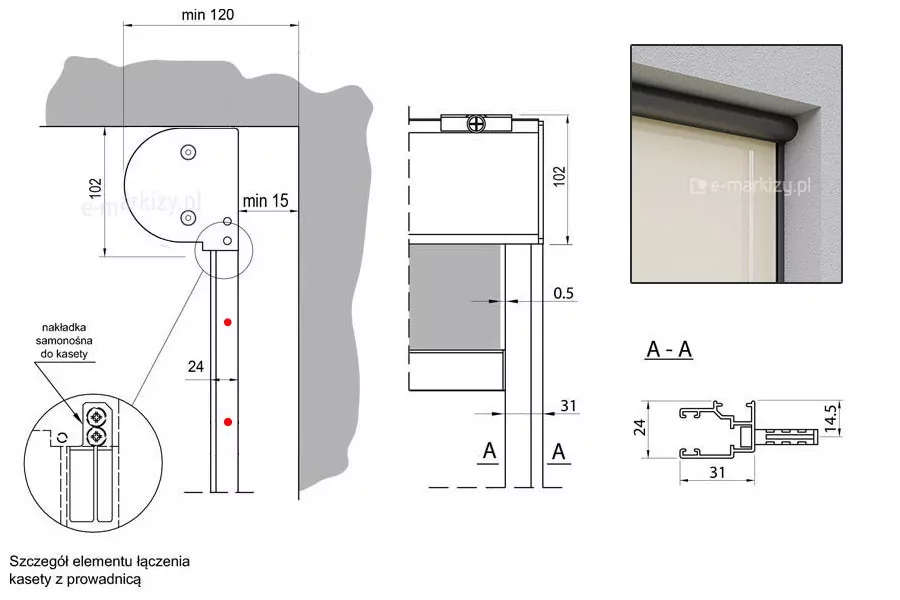

Rysunek techniczny systemu refleksol 90 Selt przedstawiający specyfikację montażową, przekroje elementów oraz wizualizację rolety typu screen. Dokumentacja graficzna jest podzielona na kilka sekcji zawierających precyzyjne wymiarowanie w milimetrach. W lewej górnej części znajduje się przekrój boczny montażu kasety we wnęce o minimalnej głębokości 120 mm. Kaseta o wysokości 102 mm jest zamontowana pod nadprożem, zachowując minimalny dystans 15 mm od tylnej ściany. Poniżej kasety widoczna jest pionowa prowadnica o głębokości 24 mm, na której zaznaczono czerwonymi kropkami sugerowane punkty montażowe. W dolnym lewym rogu umieszczono powiększony „Szczegół elementu łączenia kasety z prowadnicą”, prezentujący nakładkę samonośną mocowaną na dwie śruby. Środkowa sekcja rysunku przedstawia widok od frontu górnego narożnika rolety. Wysokość kasety wynosi 102 mm. Zaznaczono minimalny luz między tkaniną a wewnętrzną krawędzią prowadnicy wynoszący 0,5 mm, przy całkowitej szerokości widocznego profilu bocznego 31 mm. W prawym dolnym rogu zaprezentowano przekrój poprzeczny prowadnicy oznaczony jako A-A. Profil ma 31 mm szerokości oraz 24 mm głębokości. Schemat pokazuje sposób osadzenia elementu montażowego (kołka) o szerokości 14,5 mm wewnątrz komory profilu. Prawy górny róg grafiki zawiera realistyczną wizualizację narożnika zamontowanego systemu refleksol 90 Selt. Ukazuje ona ciemną, zaokrągloną kasetę, pionową prowadnicę oraz jasną tkaninę screenową, która częściowo przepuszcza światło, na tle jasnoszarej elewacji budynku.
Montaż na Zewnątrz i Wewnątrz

3. Prowadnice listwowe. Montaż bez uchwytów do wnęki kaseta samonośna

Montaż prowadnic G31 bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach lub możemy ją przykręcić do sufitu.

Grafika techniczna złożona z czterech sekcji, prezentująca szczegółowe parametry montażowe i wizualne systemu refleksol 90 Selt na białym tle. Pierwsza sekcja od lewej to schematyczny przekrój boczny pokazujący montaż kasety o zaokrąglonym froncie we wnęce okiennej, z zaznaczonymi zielonymi punktami mocowania prowadnicy do ściany. Druga sekcja zawiera zwymiarowany techniczny rysunek profilu prowadnicy o szerokości 31 mm i wysokości 24 mm, z widocznym elementem montażowym (kołkiem) o wysokości 14,5 mm. Trzeci element to wizualizacja 3D fragmentu jasnej elewacji z oknem, w którym zamontowano gotowy produkt; tkanina w kolorze kremowym jest rozwinięta do połowy wysokości przeszklenia, a kaseta i prowadnice są w kolorze ciemnoszarym. Ostatnia sekcja po prawej stronie to zbliżenie na górny narożnik rolety, ukazujące precyzyjne łączenie zaokrąglonej kasety z pionową prowadnicą oraz strukturę tkaniny osłonowej. Całość stanowi kompendium wiedzy o wymiarach profilu i estetyce wykończenia systemu po instalacji.

Prowadnice wąskie (G31) mocowane są bezpośrednio (bez uchwytów) do powierzchni bocznej wnęki okna. Aby zamocować prowadnice, należy przywiercić je w kilku miejscach i przytwierdzić do wnęki. Przy tym sposobie montażu, kaseta jest „samonośna”, tzn. kaseta przymocowana jest stabilnie do prowadnic i nie ma potrzeby mocować jej dodatkowo do podłoża.

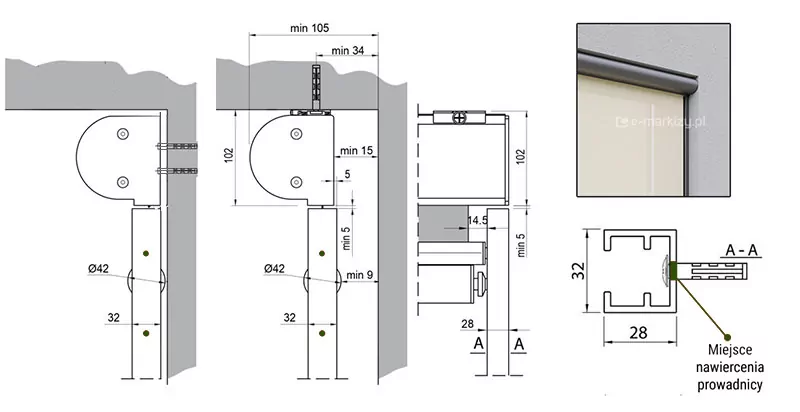

Rysunek techniczny przedstawia schematy montażowe i wymiarowanie systemu refleksol 90 Selt w różnych konfiguracjach instalacyjnych montażu niesamonośnego wraz z detalem prowadnicy. Na arkuszu widoczne są dwa główne przekroje boczne kasety o wysokości 102 milimetrów: pierwszy pokazuje montaż bezpośrednio do ściany bocznej za pomocą dwóch śrub, natomiast drugi obrazuje montaż podtynkowy lub wnękowy, gdzie kaseta jest odsunięta o minimum 15 milimetrów od ściany tylnej i posiada górny uchwyt montażowy wymagający minimum 34 milimetry wolnej przestrzeni od krawędzi. W obu wariantach pod kasetą znajduje się prowadnica o szerokości 32 milimetrów, a belka dolna tkaniny ma średnicę 42 milimetry. Środkowy fragment grafiki prezentuje widok z przodu krawędzi systemu, wskazując na 5-milimetrowy odstęp między kasetą a prowadnicą oraz minimalną 14,5 mm pomiędzy krawędzią prowadnicy a tkaniną. W prawym dolnym rogu umieszczono powiększony przekrój poprzeczny prowadnicy oznaczony jako A-A o wymiarach zewnętrznych 32 na 28 milimetrów, z wyraźnie wskazanym punktem opisanym jako miejsce nawiercenia prowadnicy, przez który przechodzi kołek rozporowy. W prawym górnym rogu znajduje się wizualizacja gotowego produktu, ukazująca zaokrągloną kasetę refleksol 90 Selt w kolorze antracytowym zamontowaną we wnęce okiennej z częściowo rozwiniętą jasną tkaniną.
Montaż na Zewnątrz i Wewnątrz

4. Prowadnice listwowe. Montaż bez uchwytów do wnęki kaseta niesamonośna

Montaż prowadnic GC30 bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kasetę należy przykręcić do ściany lub do sufitu.

Schemat techniczny przedstawiający sposób montażu systemu refleksol 90 Selt w nadprożu lub wnęce okiennej. Rysunek składa się z przekroju głównego po prawej stronie oraz powiększonego detalu po lewej stronie opisanego jako Rys. B. Na przekroju głównym widoczna jest aluminiowa kaseta o zaokrąglonym kształcie, która jest zamontowana do górnej części wnęki za pomocą specjalnego uchwytu montażowego. Z kasety pionowo w dół wychodzi prowadnica, w której porusza się tkanina screenowa. Detal Rys. B połączony linią pomocniczą z kasetą pokazuje w dużym przybliżeniu konstrukcję górnego elementu mocującego. Jest to profilowany uchwyt z widocznymi wewnętrznymi wzmocnieniami i komorami, który stabilizuje kasetę refleksola względem podłoża. Całość rysunku wykonana jest w formie czarnego schematu liniowego na białym tle z szarym wypełnieniem symbolizującym mur oraz zielonymi i żółtymi elementami graficznymi wskazującymi na konkretne szczegóły konstrukcyjne.

Prowadnice GC30 mocowane są bezpośrednio (bez uchwytów) do powierzchni bocznej wnęki okna. Aby zamocować prowadnice, należy przewiercić je w kilku miejscach i przytwierdzić do wnęki. Przy tym sposobie montażu, kasetę należy przytwierdzić do sufitu za pomocą klipów sufitowych dołączonych do zestawu – Rys. B).

REFLEKSOL 90 – ROWADNICE LISTWOWE G80 DO MONTAŻU WEWNĄTRZ POMIESZCZEŃ

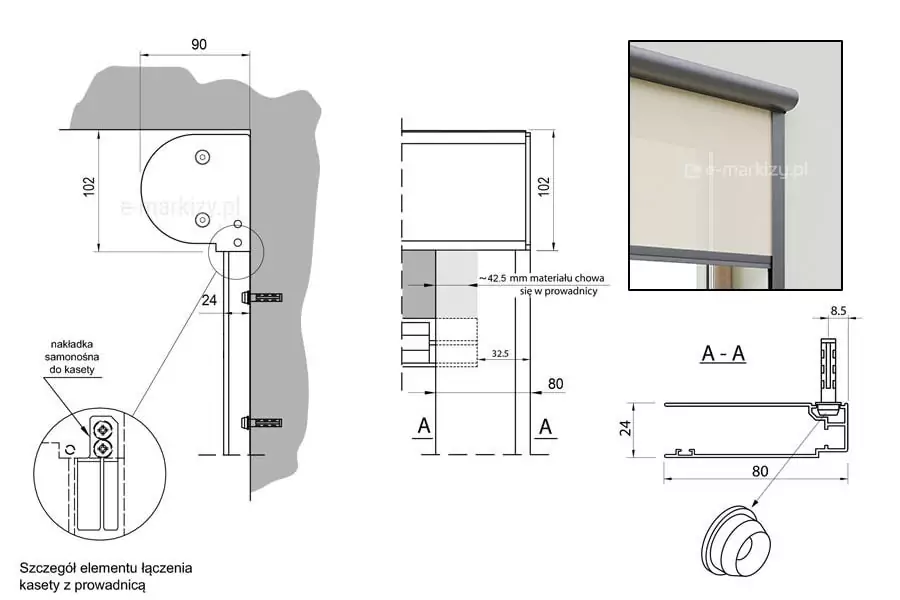

Rysunek techniczny systemu refleksol 90 Selt przedstawiający specyfikację montażową, przekroje prowadnic oraz wizualizację produktu w narożniku wnęki okiennej. Grafika zawiera szczegółowe wymiarowanie i opisy komponentów. W lewej części schematu znajduje się przekrój boczny montażu kasety we wnęce. Kaseta o wysokości 102 mm jest odsunięta od górnej krawędzi wnęki na dystans 90 mm. Poniżej kasety widoczna jest prowadnica o głębokości 24 mm, mocowana do ściany za pomocą kołków rozporowych. W dolnej części tego widoku umieszczono powiększony „Szczegół elementu łączenia kasety z prowadnicą”, na którym strzałka wskazuje nakładkę samonośną do kasety przykręcaną na dwie śruby. Środkowa sekcja rysunku przedstawia widok od frontu z zaznaczonymi parametrami tkaniny. Widnieje tu informacja, że około 42,5 mm materiału chowa się w prowadnicy. Odległość od osi do krawędzi prowadnicy wynosi 32,5 mm, a całkowita szerokość zewnętrzna profilu bocznego to 80 mm. Wysokość kasety na tym widoku jest oznaczona jako 102 mm. W prawej dolnej sekcji zaprezentowano przekrój poprzeczny prowadnicy oznaczony jako A-A. Profil ma 80 mm szerokości oraz 24 mm głębokości. Schemat pokazuje osadzenie kołka o średnicy 8,5 mm wewnątrz profilu, a poniżej znajduje się rysunek dedykowanego klipsa stalowego do montażu prowadnicy. Prawy górny róg grafiki zajmuje realistyczna wizualizacja, na której widać zamontowany system refleksol 90 Selt z jasną tkaniną screenową oraz ciemnoszarą kasetą i prowadnicą, wkomponowany w jasną elewację budynku.
Montaż Wewnątrz Pomieszczeń

1. Prowadnice listwowe. Montaż bez uchwytów do ramy/ściany (prowadnica szeroka)

Montaż prowadnic szerokich (G80) bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach lub możemy ją przykręcić do sufitu.

Grafika techniczna podzielona na cztery panele, prezentująca parametry szerokiej prowadnicy dystansowej systemu refleksol 90 Selt na białym tle. Pierwsza sekcja od lewej to schematyczny przekrój boczny montażu wnękowego, gdzie zaokrąglona kaseta przylega do nadproża, a prowadnica boczna jest odsunięta od ściany i zamocowana za pomocą dwóch śrub montażowych. Drugi panel zawiera rysunek techniczny profilu prowadnicy o znacznym wysięgu, o wymiarach 80 mm szerokości oraz 24 mm głębokości. Na rysunku oznaczonym jako przekrój A-A wskazano miejsce osadzenia śruby o średnicy łba 8,5 mm, a zielona linia z opisem Rys. A kieruje do wizualizacji okrągłego klipa mocującego. Trzecia sekcja to wizualizacja 3D fragmentu jasnej elewacji z oknem, w którym zainstalowano roletę z jasnokremową tkaniną rozwiniętą do połowy wysokości w ciemnoszarych profilach. Ostatni panel po prawej stronie to zbliżenie na górny narożnik systemu, pokazujące punkt styku zaokrąglonej kasety z szeroką prowadnicą boczną oraz porowatą strukturę materiału osłonowego.

Prowadnice (G80) mocowane są bezpośrednio (bez uchwytów) do bocznej powierzchni wnęki okna. Aby zamocować prowadnice, należy przewiercić je w kilku miejscach i przytwierdzić do wnęki. Przy tym sposobie montażu, kaseta jest “samonośna”, tzn. kaseta przymocowana jest stabilnie do prowadnic i nie ma potrzeby mocować jej dodatkowo do podłoża (opcjonalnie można ją przytwierdzić do sufitu za pomocą klipów sufitowych dołączonych do zestawu).

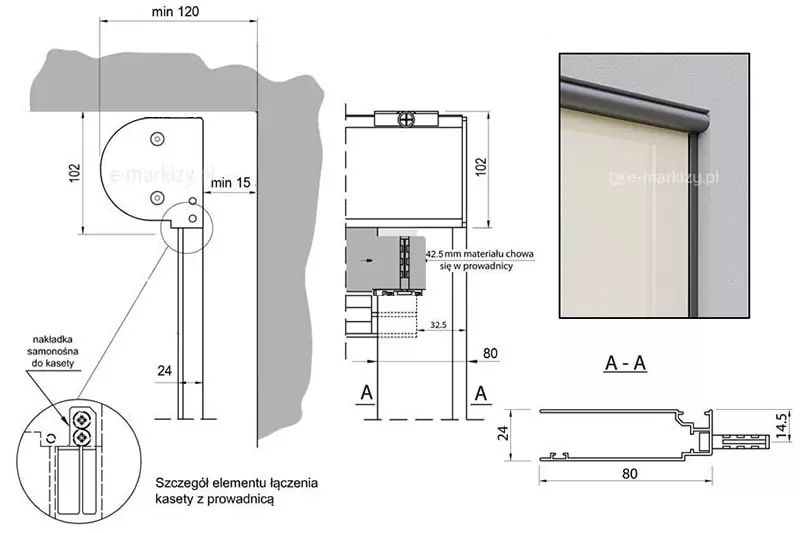

Rysunek techniczny systemu refleksol 90 Selt przedstawiający schematy montażowe, detale konstrukcyjne prowadnic oraz wizualizację produktu. Grafika składa się z kilku sekcji opisujących parametry techniczne rolety screenowej. W lewym górnym rogu znajduje się przekrój boczny montażu kasety we wnęce o minimalnej głębokości 120 mm, gdzie wysokość kasety wynosi 102 mm, a dystans od ściany to minimum 15 mm. Poniżej umieszczono detal zatytułowany „Szczegół elementu łączenia kasety z prowadnicą” z zaznaczoną nakładką samonośną do kasety. Środkowa część schematu ukazuje widok od frontu z informacją, że 42,5 mm materiału chowa się w prowadnicy, przy zachowaniu odległości 32,5 mm od osi oraz całkowitej szerokości profilu bocznego prowadnicy wynoszącej 80 mm. W dolnej części po prawej stronie widoczny jest przekrój poprzeczny prowadnicy oznaczony jako A-A, o szerokości 80 mm, głębokości 24 mm oraz dodatkowym elemencie montażowym o szerokości 14,5 mm. W prawym górnym rogu znajduje się prostokątna wizualizacja prezentująca fragment zamontowanej rolety refleksol 90 Selt z jasną tkaniną i ciemną kasetą oraz prowadnicą boczną na tle szarej elewacji. Wszystkie schematy zawierają precyzyjne linie wymiarowe i oznaczenia techniczne w kolorze czarnym na białym tle.
Montaż Wewnątrz Pomieszczeń

2. Prowadnice listwowe. Montaż bez uchwytów do wnęki (prowadnica szeroka)

Montaż prowadnic szerokich (G80) bezpośrednio do bocznej powierzchni wnęki (bez uchwytów prowadnic). Kaseta jest samonośna tzn. zamocowana jest tylko na prowadnicach lub możemy ją przykręcić do sufitu.

Grafika techniczna podzielona na cztery sekcje, przedstawiająca parametry montażowe szerokiej prowadnicy dystansowej systemu refleksol 90 Selt w wariancie mocowania prowadnic do boku wnęki. W pierwszej sekcji od lewej widoczny jest schematyczny przekrój boczny montażu wnękowego, na którym zielony okrąg z opisem Rys. A wskazuje na sposób przylegania górnej części kasety do nadproża budynku bez konieczności mocowania (kaseta samonośna). Druga sekcja zawiera rysunek techniczny oznaczony jako przekrój A-A, prezentujący profil prowadnicy o szerokości 80 mm i wysokości 24 mm. Z profilu wyprowadzony jest element montażowy (kołek) o wysokości 14,5 mm, pokazujący bezpośredni sposób przytwierdzenia prowadnicy do podłoża. Trzeci panel to wizualizacja 3D fragmentu białej elewacji z oknem, w którym zainstalowano gotową roletę; kremowa tkanina jest rozwinięta do połowy, a osprzęt w kolorze ciemnego antracytu jest wyraźnie wyeksponowany na tle jasnej ściany. Ostatnia sekcja po prawej stronie to zbliżenie na górny narożnik systemu, ukazujące estetyczne połączenie zaokrąglonej kasety z szeroką prowadnicą boczną oraz porowatą strukturę materiału typu screen.

Prowadnice (G80) mocowane są bezpośrednio (bez uchwytów) do bocznej powierzchni wnęki okna. Aby zamocować prowadnice, należy przewiercić je w kilku miejscach i przytwierdzić do wnęki. Przy tym sposobie montażu, kaseta jest “samonośna”, tzn. kaseta przymocowana jest stabilnie do prowadnic i nie ma potrzeby mocować jej dodatkowo do podłoża (opcjonalnie można ją przytwierdzić do sufitu za pomocą klipów sufitowych dołączonych do zestawu – rys. A).

REFLEKSOL 90 – PROWADNICE LINKOWE DO MONTAŻU NA ZEWNĄTRZ LUB WEWNĄTRZ POMIESZCZEŃ

Rysunek techniczny i wizualizacja systemu refleksol 90 Selt przedstawiające szczegółowe wymiary oraz komponenty montażowe rolety zewnętrznej. Grafika zawiera cztery główne sekcje ukazujące produkt z różnych perspektyw. Pierwsza sekcja po lewej to przekrój boczny montażu we wnęce, gdzie wysokość kasety wynosi 102 mm, a minimalna szerokość wnęki określona jest na 120 mm. Widoczna jest tam okrągła listwa dolna o średnicy 42 mm oraz dolny uchwyt mocujący prowadnicę linkową, którego wymiar został oznaczony czerwoną literą L. Druga sekcja prezentuje widok od frontu z zaznaczeniem szerokości bocznych elementów, gdzie odległość od krawędzi kasety do prowadnicy linkowej wynosi 18 mm, a całkowity dystans tkaniny do brzegu kasety to 40 mm. Trzecia część rysunku to detal napinacza fasadowego o wysokości całkowitej 52 mm, korpusie 37 mm i średnicy 20 mm, zwieńczonego śrubą M8. Czwarta sekcja opisuje napinacz do montażu do podłogi o wysokości elementu blokującego 20 mm i średnicach odpowiednio 18 mm oraz 14 mm, z zaznaczoną śrubą blokującą. W prawym górnym rogu znajduje się realistyczna wizualizacja zamontowanego systemu refleksol 90 Selt w jasnym kolorze tkaniny, osadzonego w ciemnej kasecie pod nadprożem.

1. Prowadnice linkowe. Montaż do sufitu LUB 2. Do ramy/ściany

Przy wyborze prowadnic linkowych, kaseta refleksola mocowana jest najczęściej bezpośrednio do sufitu (za pomocą klipów) lub do ściany/ramy za pomocą kątownika kasety (rzadziej), możliwe także jest bezpośrednie przykręcenie kasety do powierzchni pionowej (nawierty w kasecie należy wykonać we własnym zakresie). Uchwyty linek mogą być montowane do powierzchni czołowej (np. fasady/ramy/okna) lub ewentualnie do podłoża. W nietypowych sytuacjach, kasetę możemy również przykręcić do powierzchni czołowej nie stosując żadnych uchwytów. W tym celu nawiercamy kasetę refleksola i mocujemy ją bezpośrednio do powierzchni.

Uchwyty linek mogą być montowane do powierzchni czołowej np. ramy/okna/fasady/ściany lub ewentualnie do podłoża-podłogi. Do uchwytu mocujemy specjalny napinacz linki, którego pozycję możemy regulować w pewnych zakresach. Napinacz pełni również funkcję naciągania linki (prowadnicy linkowej).

Uchwyty linki występują w różnych długościach i są regulowane w zakresach:
* L= regulacja od 15-36mm (Standardowa długość)
* L= regulacja od 29-50mm (Opcja-rzadziej stosowana długość)
* L= regulacja od 55-76mm (Opcja-rzadziej stosowana długość)

Specyfikacja techniczna w formie rysunku konstrukcyjnego przedstawiająca warianty kątowników mocujących linkę oraz mechanizm napinacza fasadowego dla systemu rolet zewnętrznych typu refleksol. W lewej górnej części grafiki znajduje się tabela wymiarowa definiująca trzy dostępne rozmiary uchwytów, gdzie parametr A określa początek zakresu regulacji, B koniec tego zakresu, a C całkowitą długość elementu. Poniżej tabeli zamieszczono rzuty techniczne kątownika: widok z boku o grubości profilu 5 mm, rzut z góry z naniesionymi wymiarami bazy montażowej o szerokości 25 mm i wysokości 30 mm z dwoma otworami, oraz rzut poziomy ramienia z podłużnym wycięciem regulacyjnym w kształcie litery U. Prawa strona obrazu prezentuje schemat montażowy napinacza fasadowego z gwintem M8 i średnicą korpusu 20 mm, zamocowanego na ramieniu kątownika w odległości minimum 9 mm od ściany. W prawym dolnym rogu umieszczono trójwymiarową wizualizację szarego uchwytu z osadzonym w nim napinaczem, na której zielona strzałka z opisem Regulacja L wskazuje kierunek przesuwania mechanizmu wzdłuż wycięcia kątownika. Całość uzupełniają podpisy tekstowe informujące o trzech standardowych długościach uchwytu: standardowym o długości 46 mm z regulacją od 15 do 36 mm, przedłużonym do 60 mm z regulacją od 29 do 50 mm oraz najdłuższym o wymiarze 80 mm z zakresem regulacji od 55 do 76 mm.
Rysunek techniczny przedstawia szczegółową specyfikację oraz wizualizację dwóch rodzajów napinaczy linki do systemów przeciwsłonecznych: napinacza fasadowego oraz napinacza do montażu podłogowego. Po lewej stronie znajduje się schemat instalacyjny pokazujący umiejscowienie napinacza względem kasety o wysokości 117 mm, z zaznaczonymi odległościami montażowymi wynoszącymi 18 mm i 40 mm. Środkowa część rysunku zawiera dokładne wymiarowanie obu elementów: napinacz fasadowy ma średnicę 20 mm, wysokość korpusu 37 mm, całkowitą wysokość 52 mm i jest zwieńczony gwintem M8, natomiast napinacz podłogowy o wysokości 20 mm posiada otwór na śrubę blokującą oraz dwa stopnie średnicy wynoszące 18 mm i 14 mm. Prawa strona grafiki prezentuje trójwymiarowe rendery obu komponentów w kolorze szarym, ukazane w rzutach z góry, pod kątem oraz z boku, co pozwala na dokładne przyjrzenie się ich cylindrycznej budowie, otworom stabilizującym oraz elementom mocującym. Całość jest opisana w języku polskim i zawiera precyzyjne linie wymiarowe, służąc jako instrukcja techniczna do prawidłowego doboru i montażu systemu napinania linki.

Refleksol 90 Sposoby montażu

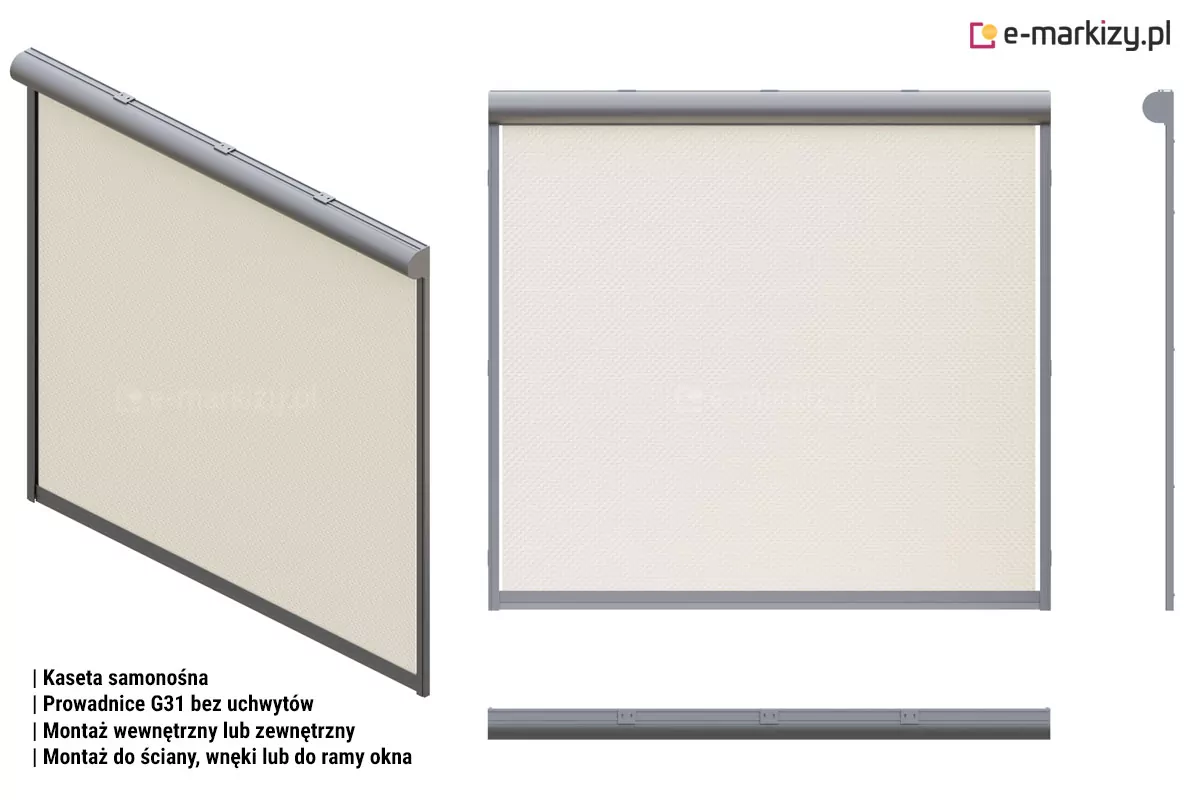

Refleksol 90 ALUPROF
| Kaseta samonośna
| Prowadnice G31 bez uchwytów
| Montaż wewnętrzny lub zewnętrzny
| Montaż do ściany, wnęki lub do ramy okna

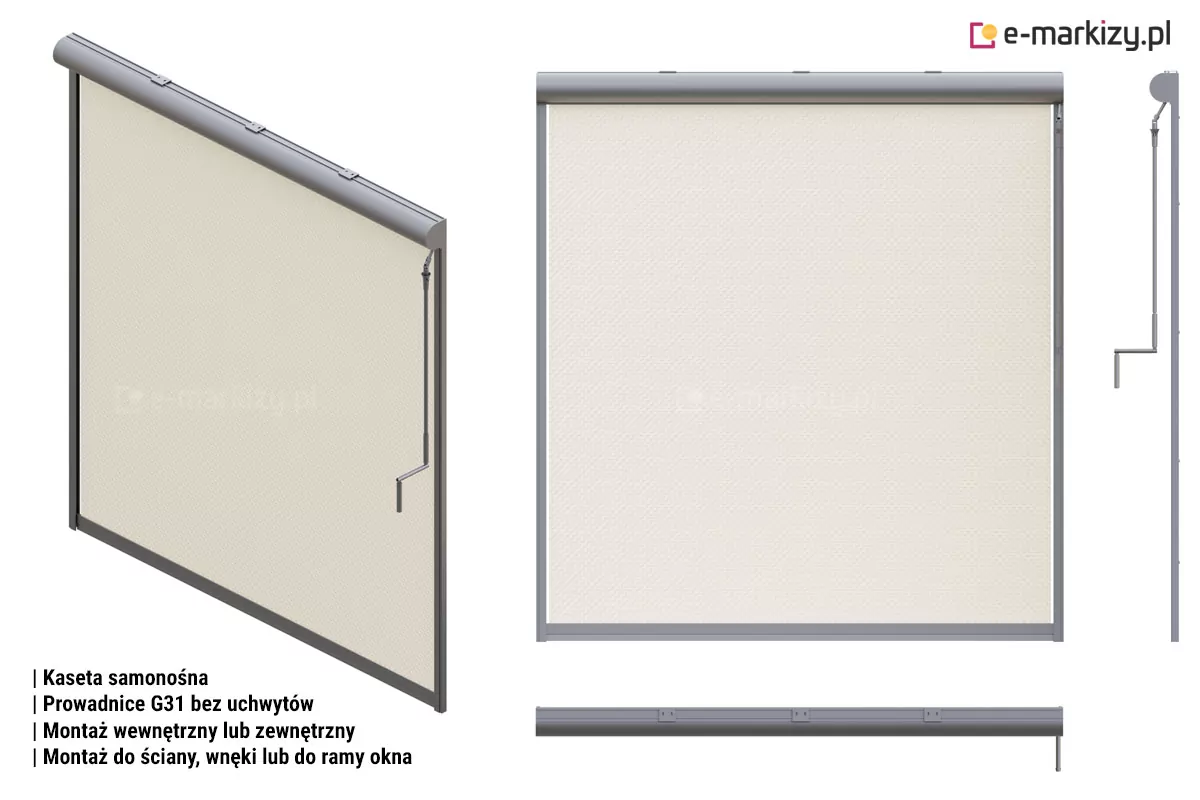

Refleksol 90 ALUPROF
| Kaseta samonośna
| Prowadnice G31 bez uchwytów
| Montaż wewnętrzny lub zewnętrzny
| Montaż do ściany, wnęki lub do ramy okna

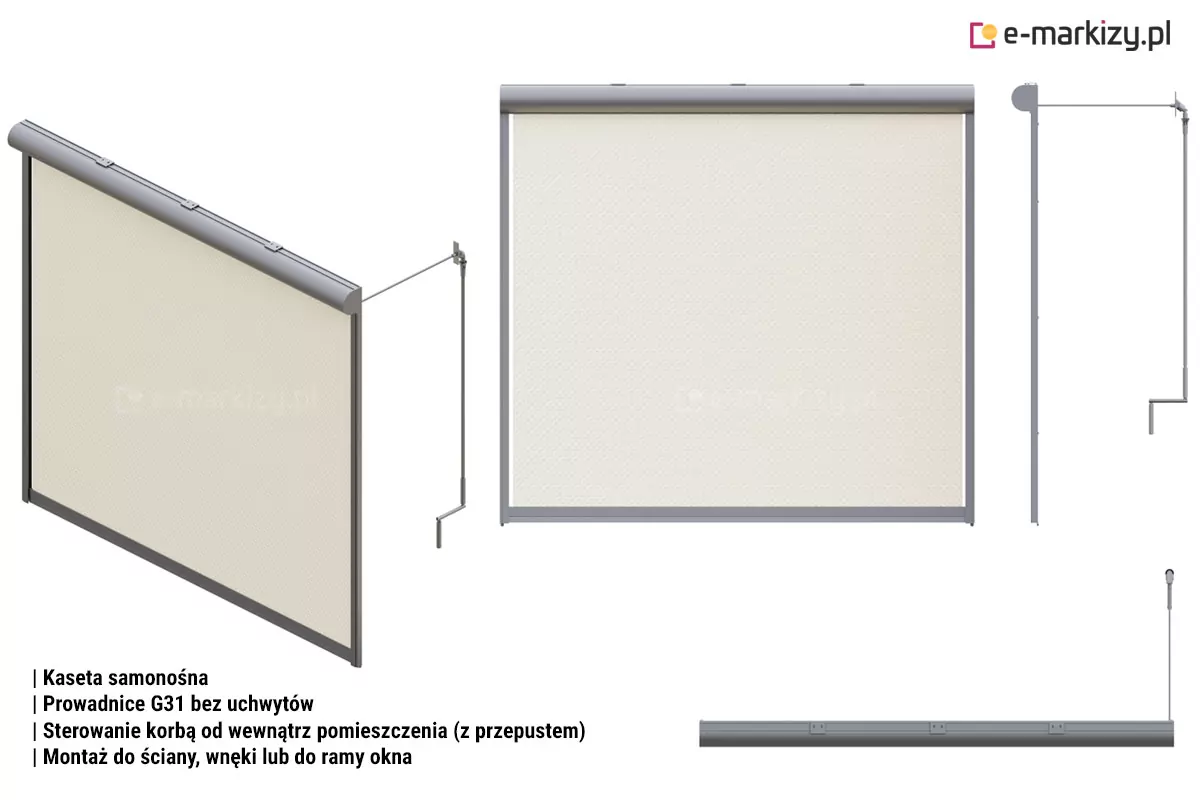

Refleksol 90 ALUPROF
| Kaseta samonośna
| Prowadnice G31 bez uchwytów
| Sterowanie korbą od wewnątrz pomieszczenia (przepust)
| Montaż do ściany, wnęki lub do ramy okna

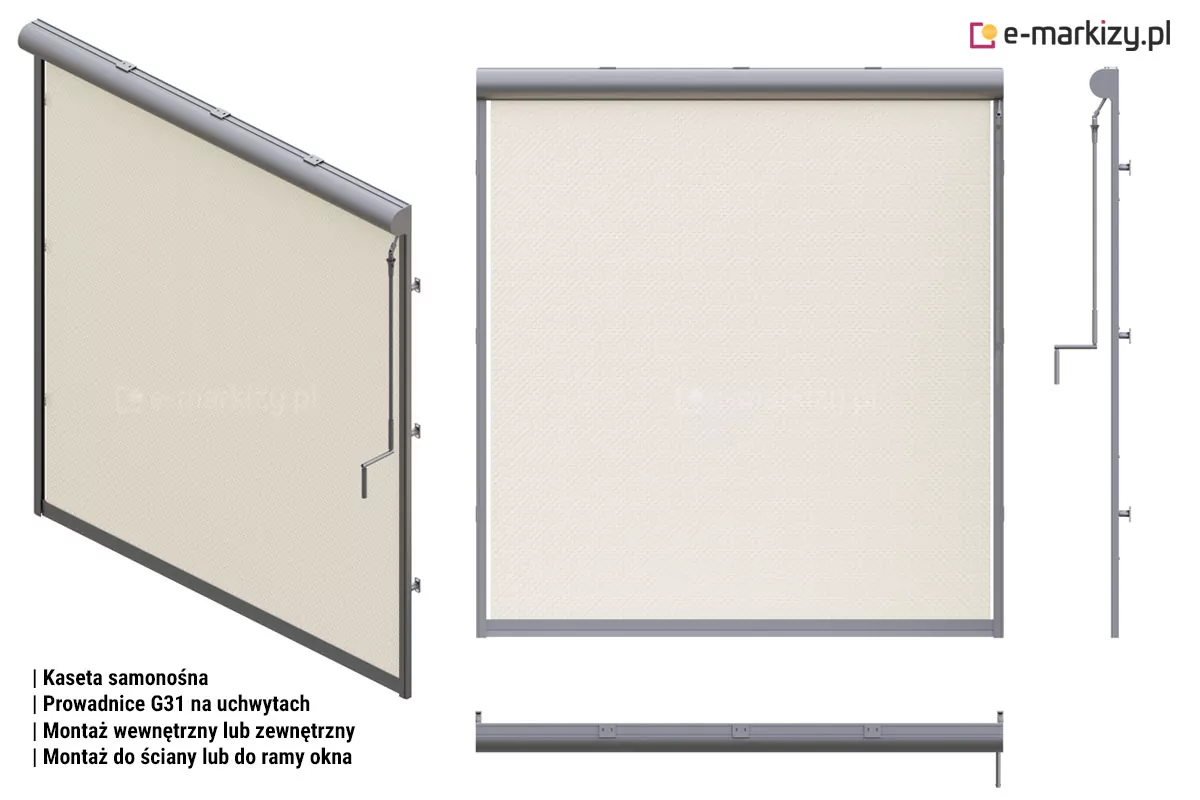

Refleksol 90 ALUPROF
| Kaseta samonośna
| Prowadnice G31 na uchwytach
| Montaż wewnętrzny lub zewnętrzny
| Montaż do ściany lub do ramy okna

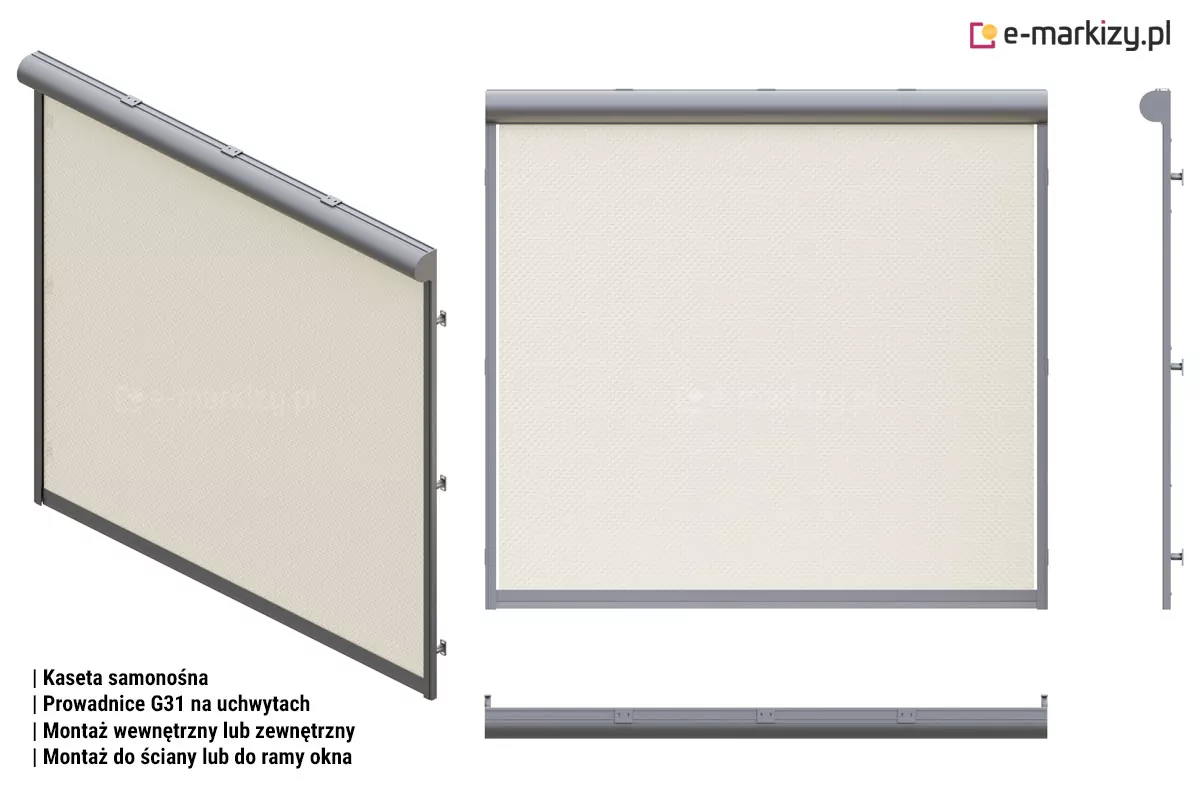

Refleksol 90 ALUPROF
| Kaseta samonośna
| Prowadnice G31 na uchwytach
| Montaż wewnętrzny lub zewnętrzny
| Montaż do ściany lub do ramy okna

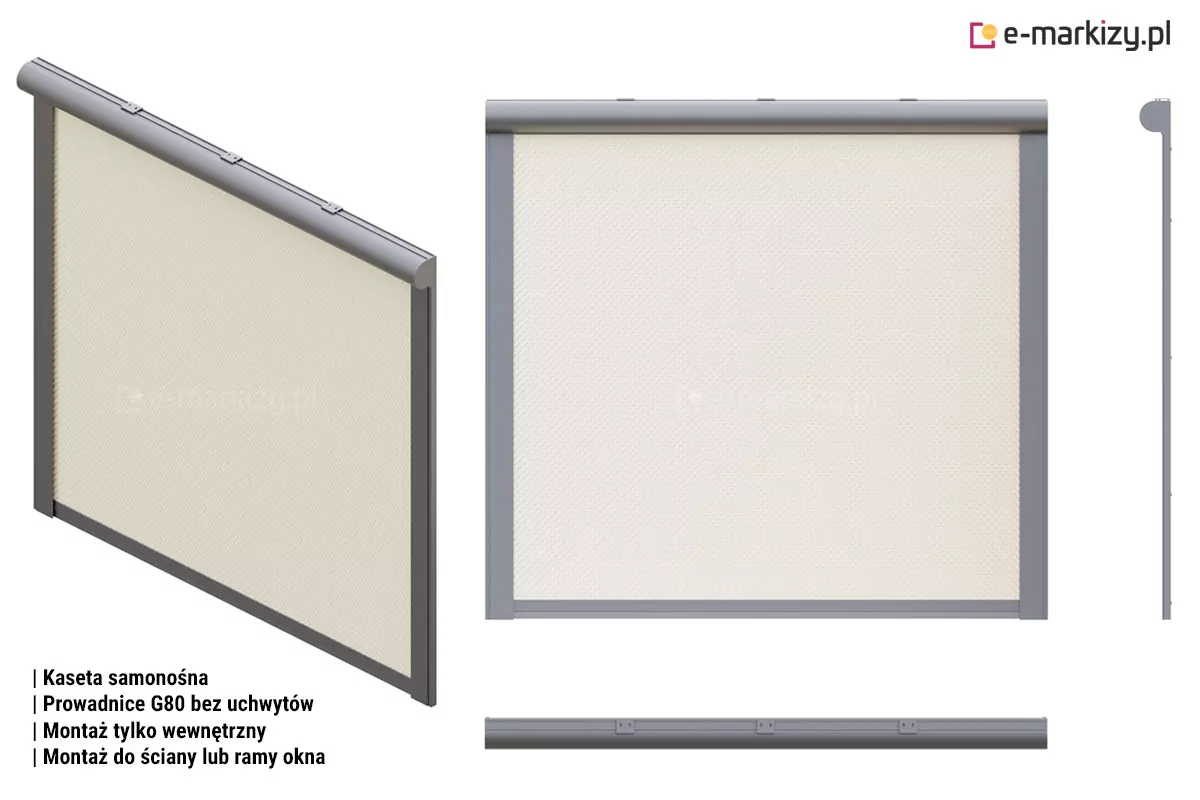

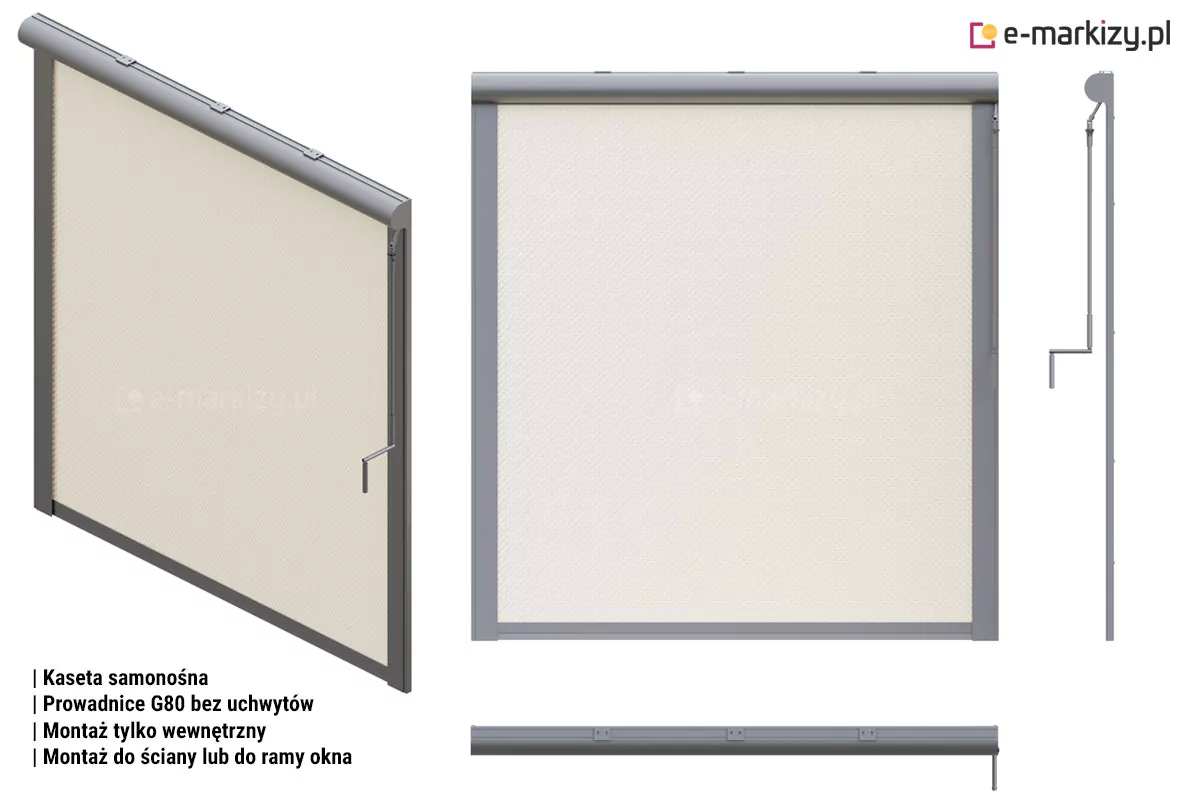

Refleksol 90 ALUPROF
| Kaseta samonośna
| Prowadnice G80 bez uchwytów
| Montaż tylko wewnętrzny
| Montaż do ściany lub do ramy okna

Refleksol 90 ALUPROF
| Kaseta samonośna
| Prowadnice G80 bez uchwytów
| Montaż tylko wewnętrzny
| Montaż do ściany lub do ramy okna

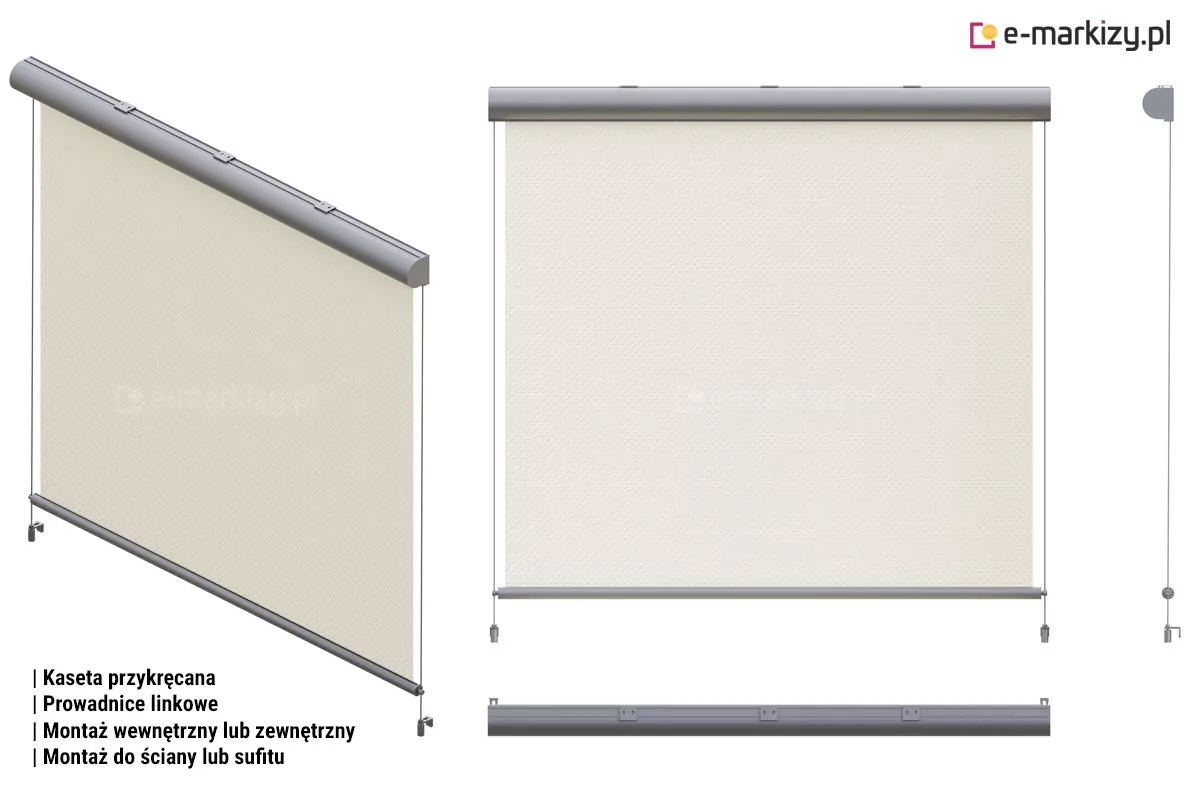

Refleksol 90 ALUPROF
| Kaseta przykręcana
| Prowadnice linkowe
| Montaż wewnętrzny lub zewnętrzny
| Montaż do ściany lub sufitu

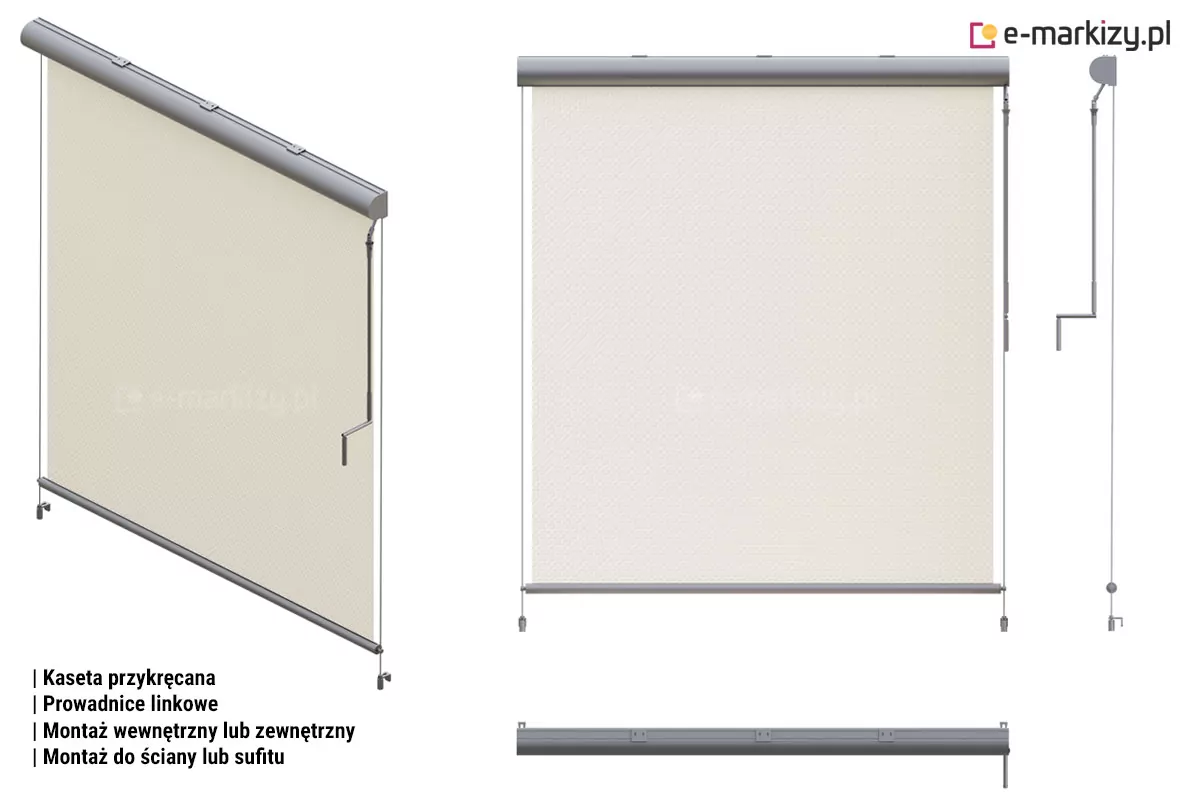

Refleksol 90 ALUPROF
