Refleksol 120 Aluprof Sposoby montażu

Roleta typu refleksol 120 przeznaczona jest do montażu na zewnątrz budynku, na fasadzie lub wnęce. W zależności od wybranej opcji, stosuje się różne prowadnice i konfiguracje.

REFLEKSOL 120 – PROWADNICE LISTWOWE GC30 I GC30R DO MONTAŻU NA ZEWNĄTRZ POMIESZCZEŃ

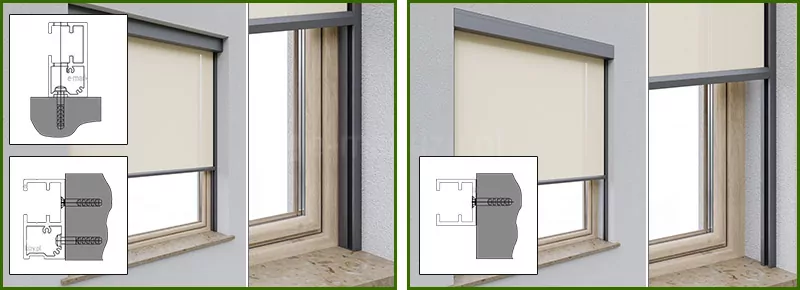

Zestawienie porównujące dwa sposoby montażu rolet refleksol 120 Selt na oknach, pokazane w dwóch osobnych kadrach – lewym i prawym – ukazanych w zielonych ramkach. Po lewej stronie za pomocą dwóch szkiców technicznych pokazano prowadnicę ościeżnicową mocowaną bezpośrednio do ramy okna lub do wnęki. Pod szkicami widoczne okno z drewnianą ramą i kamiennym parapetem, na którym zamocowano refleksol 120 prowadnicą i kasetą w kolorze grafitowym oraz tkaniną w kolorze beżowym. Po prawej stronie lewej ramki zbliżenie na miejsce mocowania prowadnicy - tuż przy ramie okna we wnęce. Po prawej stronie za pomocą szkicu technicznego umieszczonego w lewym dolnym narożniku przedstawiono mocowanie prowadnicy listwowej do wnęki. Pod szkicem widoczne okno o drewnianej ramie z kamiennym parapetem, na którym zamocowano refleksol 120 Selt z antracytową konstrukcja i beżową tkaniną. Po prawej stronie ukazano zbliżenie miejsca i sposobu mocowania prowadnicy bocznej.

Montaż na Zewnątrz

1. Prowadnice listwowe. Montaż we wnęce okiennej bez uchwytów

Prowadnice refleksola GC30R lub GC30 mogą być przykręcone doczołowo do ramy okna, ściany, fasady, bądź do boku wnęki.

Przy wyborze prowadnicy GC30R lub GC30, kasetę należy przykręcić na klipach lub bezpośrednio przewiercając w dowolnym miejscu.

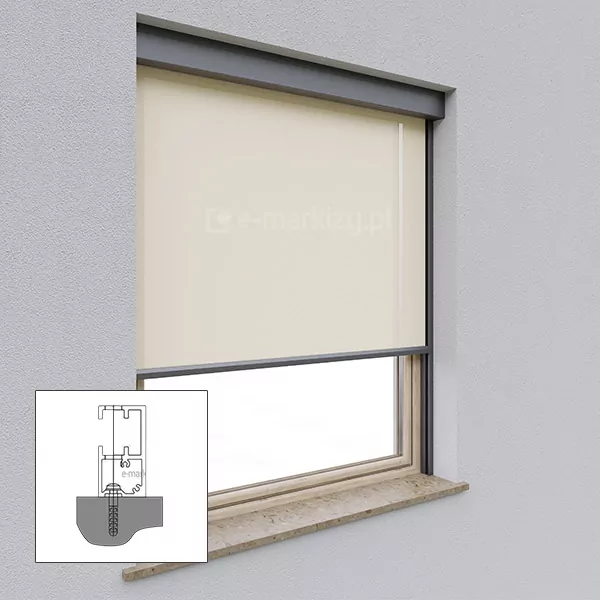

Refleksol 120 w wersji z prowadnicami bocznymi ościeznicowymi, które przykręcone zostały bezpośrednio do ramy okna. Tkanina zacieniająca w jasnym kolorze beżowym porusza się pionowo wzdłuż prowadnic z aluminium, zapewniając osłonę przeciwsłoneczną. System zamontowany do elewacji z tynku cienkowarstwowego. Dolna część okna pozostaje odsłonięta, umożliwiając doświetlenie wnętrza. Rama okna z naturalnego drewna, z poziomym parapetem kamiennym i typową wnęką montażową. Po lewej stronie widoczna część ściany w trakcie budowy. Na oknie, w lewym dolnym narożniku umieszczono szkic ukazujący sposób mocowania prowadnicy za pomocą wkrętów i śrub do powierzchni czołowej - ramy okiennej.

Prowadnica GC30R | A. Montaż doczołowo do powierzni czołowej – np. do ramy okna, ściany, fasady. Stosujemy tu szeroką prowadnicę tzw. ościeżnicową GC30R

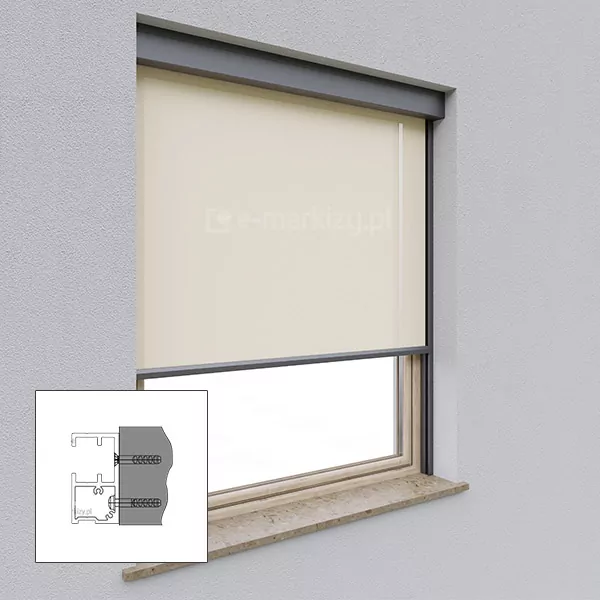

Refleksol 120 w wersji z prowadnicami bocznymi ościeznicowymi, które przykręcone zostały bezpośrednio do wnęki okiennej. Tkanina zacieniająca w jasnym kolorze beżowym porusza się pionowo wzdłuż prowadnic z aluminium, zapewniając osłonę przeciwsłoneczną. System zamontowany do elewacji z tynku cienkowarstwowego. Dolna część okna pozostaje odsłonięta, umożliwiając doświetlenie wnętrza. Rama okna z naturalnego drewna, z poziomym parapetem kamiennym i typową wnęką montażową. Po lewej stronie widoczna część ściany w trakcie budowy. Na oknie, w lewym dolnym narożniku umieszczono szkic ukazujący sposób mocowania prowadnicy za pomocą wkrętów i śrub do powierzchni bocznej.

Prowadnica GC30R | B. Montaż do boku wnęki okiennej. Stosujemy tu szeroką prowadnicę tzw. ościeżnicową GC30R

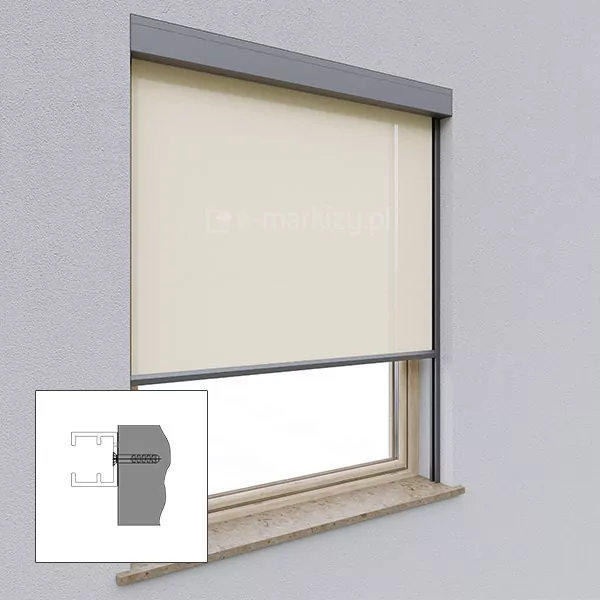

Refleksol 120 zamocowany we wnęce okiennej z prowadnicami listwowymi przykręconymi bezpośrednio do wnęki. Antracytowa konstrukcja i beżowa tkanina rozwinięta w około 60{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f} przesłaniają okno zamocowane w szarej ścianie. W lewym dolnym narożniku umieszczona grafika w kwadratowej ramce przedstawiająca sposób przykręcenia prowadnicy do boku wnęki za pomocą wkręta.

Prowadnica GC30 | C. Montaż do boku wnęki okiennej. Stosujemy tu wąską prowadnicę standard GC30

Rysunek techniczny przedstawiający przekrój poprzeczny prowadnicy systemu refleksol 120 selt montowanej bezpośrednio do podłoża. Schemat obrazuje precyzyjny sposób osadzenia prowadnicy GC30R na płaskiej powierzchni ściany za pomocą wkrętu montażowego z kołkiem rozporowym. Oś pionowa śruby przechodzi przez środek dolnej komory profilu, a jej odległość od zewnętrznej, bocznej krawędzi prowadnicy wynosi dokładnie 19,5 mm. Profil prowadnicy charakteryzuje się złożoną budową wewnętrzną z wydzielonymi komorami i wypustkami, które służą do stabilizacji tkaniny oraz montażu dodatkowych uszczelek lub szczotek. Górna część profilu posiada otwartą strukturę z zakrzywionymi krawędziami skierowanymi do wewnątrz. Wkręt mocujący jest wyposażony w łeb soczewkowy, który dociska dolną ściankę profilu do podłoża (oznaczonego szarym wypełnieniem). Całość rysunku jest wykonana w czarnej stylistyce liniowej na białym tle, z wyraźnym oznaczeniem wymiaru montażowego w górnej części schematu.

Prowadnica GC30R

Rysunek techniczny przedstawia schemat montażu prowadnicy rolety Refleksol 120 bezpośrednio do wnęki okiennej za pomocą wkrętów. Na przekroju poprzecznym aluminiowego profilu prowadnicy naniesiono dwie osie montażowe oznaczone czerwonymi literami a oraz b, które wskazują dopuszczalne punkty nawierceń i osadzenia kołpaka rozporowego w ścianie. Górna oś (a) znajduje się w odległości 16 mm od górnej krawędzi profilu, natomiast dolna oś (b) jest umieszczona 12,5 mm od dolnej krawędzi. Schemat precyzyjnie obrazuje sposób przylegania bocznej ścianki prowadnicy do płaszczyzny elewacji lub wnęki, a czarno-biała kolorystyka z czerwonymi akcentami literowymi podkreśla techniczny charakter instrukcji instalacyjnej.

Prowadnica GC30R

Rysunek techniczny przedstawia schemat montażu prowadnicy rolety Refleksol 120 bezpośrednio do wnęki okiennej za pomocą wkrętu z kołkiem rozporowym. Na przekroju poprzecznym widoczna jest aluminiowa prowadnica o kształcie litery C, której wymiary zewnętrzne wynoszą 28 mm szerokości oraz 32 mm wysokości. Punkt montażowy został wyznaczony w osi symetrii profilu, gdzie wkręt z łbem stożkowym przechodzi przez tylną ściankę prowadnicy i zagłębia się w strukturze ściany. Grafika w sposób precyzyjny obrazuje przyleganie płaskiej powierzchni prowadnicy do płaszczyzny wnęki, stanowiąc instrukcję prawidłowego osadzenia elementu stabilizującego poszycie rolety. Całość wykonana jest w formie przejrzystego, czarno-białego schematu liniowego z wyraźnymi liniami wymiarowymi.

Prowadnica GC30

REFLEKSOL 120 – PROWADNICE LISTWOWE GC30 I GC30R DO MONTAŻU NA ZEWNĄTRZ POMIESZCZEŃ

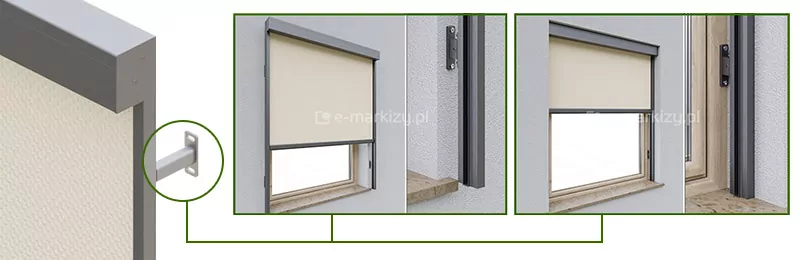

Trzyczęściowy schemat mocowania prowadnicy refleksola 120 aluprof za pomocą uchwytów. Po lewej ukazano narożnik z kasetą i prowadnicą w ciemnoszarym kolorze oraz tkaniną kremową z zaznaczonym zielonym kółkiem uchwytem prowadnicy. Od kółka poprowadzono w dół i na prawo zielone kreski do dwóch zestawień mocowania refleksola w zielonych ramkach. W ramce po lewej widoczny refleksol zamocowany do ściany poza wnęką okna o drewnianej ramie z kamiennym parapetem. Grafitowa konstrukcja zamocowana została za pomocą uchwytów do ściany, co przedstawia zbliżenie po prawej stronie lewej ramki. W ramce prawej ukazano mocowanie refleksola 120 Selt do ramy okna. Prowadnice w kolorze antracytowym zostały przymocowane do drewnianej ramy za pomocą uchwytów, kaseta, w której rozwinięty został kremowy materiał jest samonośna. Po prawej stronie przedstawiono zbliżenie mocowania uchwytu prowadnicy do ramy okna.

Montaż na Zewnątrz

1. Prowadnice listwowe. Montaż do ściany/fasady/ramy na uchwytach (do powierzchni czołowej)

Prowadnice GC30F mogą zostać zamontowane za pomocą różnych uchwytów do ramy okna lub ściany, zależnie od potrzeby. Do wyboru są klipy montażowe, uchwyty regulowane oraz uchwyty o stałej długości.

Ilość uchwytów prowadnicy dobierana jest automatycznie na podstawie wysokości całkowitej systemu.

Kaseta jest samonośna (jest mocowana tylko do prowadnic. W razie potrzeby można ją przymocować do powierzchni).

Rysunek techniczny przedstawia specyfikację i wymiary uchwytu prowadnicy okrągłej stosowanego w systemach Refleksol. Na grafice zaprezentowano rzut izometryczny kompletnego uchwytu oraz szczegółowe rzuty jego trzech głównych komponentów z podaniem wymiarów w milimetrach: Stopka: Element montażowy o wysokości 90 mm i szerokości 32 mm, z dwoma fasolkowymi otworami montażowymi w rozstawie 68 mm. Ekstruder: Element dystansowy o owalnym przekroju i wymiarach 37,5 mm na 23,5 mm. Sworzeń: Trzpień blokujący o wysokości 38 mm i średnicy łba 18 mm. Główna część rysunku ukazuje zmontowany uchwyt z zaznaczoną czerwoną strzałką Długością uchwytu L. Tekst informacyjny wyjaśnia, że parametr ten jest zmienny i występuje w zakresie od 57 mm do 180 mm, co pozwala na regulację dystansu prowadnicy od płaszczyzny montażowej. Całość dokumentacji służy do precyzyjnego zaplanowania rozstawu i montażu prowadnic okrągłych w systemach osłonowych.

Uchwyt stały (57-180mm)

Rysunek techniczny przedstawia specyfikację oraz budowę uchwytu samonośnego typu A, dedykowanego dla systemu Refleksol 103. Na grafice znajdują się rzuty z wymiarowaniem, widok izometryczny oraz schemat złożeniowy z ponumerowanymi elementami: Rzuty techniczne: Główny profil montażowy (A-A) ma wysokość 120 mm i szerokość 28 mm, z otworami montażowymi o rozstawie 100 mm. Widok boczny określa głębokość uchwytu w zakresie 38–45 mm. Schemat złożeniowy: Ilustruje konstrukcję składającą się ze stopki (1), elementu dystansowego (2), śruby imbusowej M8 (4) oraz zaślepki (3) i zestawu podkładek. Widok izometryczny: Przedstawia kompletny, zmontowany uchwyt w kolorze szarym, charakteryzujący się bardziej kompaktową budową w porównaniu do typu B. Dokumentacja ta służy do precyzyjnego montażu prowadnic samonośnych przy mniejszym wymaganym dystansie od płaszczyzny mocowania.

Uchwyt regulowany typ A (39-45mm)

Rysunek techniczny przedstawia specyfikację i schemat budowy uchwytu samonośnego typu B, stosowanego w systemie Refleksol 103. Na grafice znajdują się szczegółowe rzuty z wymiarowaniem, widok izometryczny zmontowanego elementu oraz schemat złożeniowy z ponumerowanymi częściami: Rzuty techniczne: Główny profil (A-A) o wysokości 120 mm i szerokości 28 mm posiada rozstaw otworów montażowych wynoszący 100 mm. Widok boczny określa głębokość uchwytu w zakresie 53–59 mm. Schemat złożeniowy: Prezentuje poszczególne komponenty, w tym stopkę montażową (1), element dystansowy (2), śruby imbusowe M8 (3) oraz podkładki i nakrętki. Widok izometryczny: Ukazuje gotowy do montażu, metalowy uchwyt w kolorze szarym o solidnej, kanciastej konstrukcji. Dokumentacja ta pozwala na precyzyjne rozplanowanie punktów montażowych dla prowadnic samonośnych w systemach osłonowych.

Uchwyt regulowany typ B (52-58mm)

Rysunek techniczny przedstawia wymiarowanie uchwytu prowadnicy GC30F stosowanego w systemach refleksoli aluprof, ukazanego w czterech rzutach: z przodu, z boku (w formie schematu i wizualizacji 3D) oraz z góry. Główny element to metalowy klip o profilu w kształcie litery S, wykonany z blachy o grubości 2 mm, wyposażony w śrubę montażową M6 z podkładką i nakrętką. Na rzucie od frontu zaznaczono otwór montażowy o szerokości 6 mm oraz całkowitą szerokość elementu wynoszącą 24 mm, a także rozstaw osiowy między punktami montażowymi wynoszący 13 mm i 6,4 mm. Widok z boku określa całkowitą wysokość uchwytu na 55 mm, z wyszczególnieniem odcinków o długości 25 mm oraz 14 mm, a także całkowite odsadzenie (głębokość) komponentu wynoszące 22 mm. Schemat zawiera precyzyjne linie wymiarowe i opisy techniczne w milimetrach, prezentując konstrukcję wspornika przeznaczonego do stabilnego mocowania prowadnic osłon przeciwsłonecznych.

Klip montażowy (22mm)

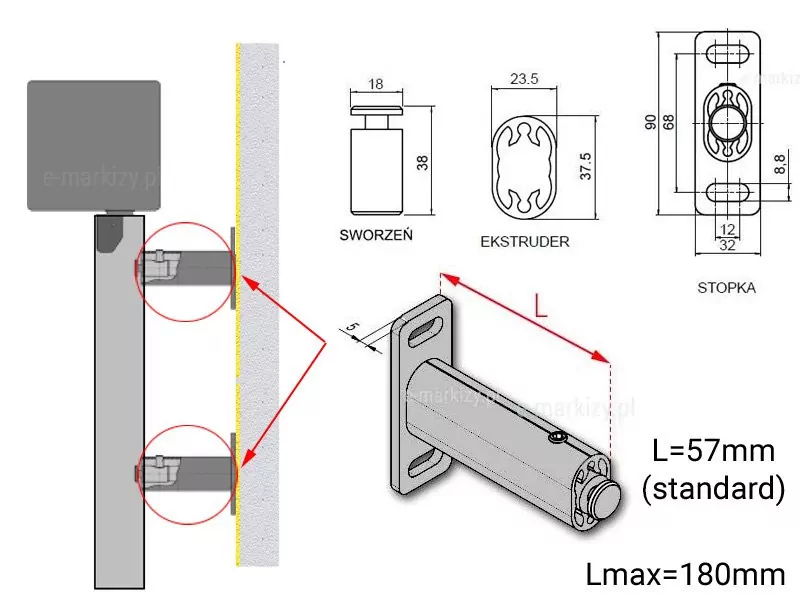

Rysunek techniczny przedstawiający detale konstrukcyjne i wymiary elementów dystansowych stosowanych przy montażu systemu refleksol 120 selt. Grafika zawiera kilka rzutów poszczególnych komponentów: sworznia, ekstrudera oraz stopki montażowej, a także wizualizację ich zastosowania na profilu. Po lewej stronie znajduje się schematyczny przekrój boczny pokazujący prowadnicę odsuniętą od ściany za pomocą dwóch uchwytów dystansowych zaznaczonych czerwonymi okręgami. W centralnej części rysunku umieszczono szczegółowe wymiary komponentów. Sworzeń posiada wysokość 38 mm oraz średnicę górnego talerzyka wynoszącą 18 mm. Ekstruder, czyli element o nieregularnym, owalnym przekroju wewnętrznym, ma wymiary zewnętrzne 37,5 mm na 23,5 mm. Stopka montażowa, przedstawiona w rzucie z przodu, ma całkowitą wysokość 90 mm i szerokość 32 mm. Posiada ona dwa podłużne otwory montażowe w rozstawie 68 mm o szerokości 8,8 mm oraz centralny otwór o rozstawie poziomym 12 mm. Na dole rysunku znajduje się trójwymiarowy model wspornika dystansowego z zaznaczoną długością L. Standardowa długość L wynosi 57 mm, natomiast maksymalna dostępna długość Lmax to 180 mm. Grubość płytki montażowej stopki wynosi 5 mm. Całość opracowana jest w formie profesjonalnego schematu technicznego z czarnymi liniami pomocniczymi i czerwonymi akcentami wskazującymi kluczowe parametry.

Do montażu refleksola wykorzystuje się uchwyty kolumnowe o stałej długości (na zamówienie).

Rysunek techniczny prezentujący szczegółowe wymiary i schemat montażu uchwytów dystansowych, o regulowanej w zakresie 39-45 mm wysokości, stosowanych w systemie refleksol 120 selt. Grafika składa się z kilku sekcji obrazujących sposób instalacji oraz precyzyjne parametry techniczne komponentów. Po lewej stronie umieszczono widok boczny prowadnicy pionowej zamontowanej do ściany, gdzie dwa punkty mocowania zostały wyróżnione czerwonymi okręgami. W centralnej części znajduje się rzut boczny uchwytu dystansowego z naniesionymi wymiarami głębokości, która wynosi od 39 do 45 mm. Grubość stopy montażowej określono na 6 mm, a do połączenia elementów wykorzystano śruby typu M6. Po prawej stronie rysunku przedstawiono dwa rzuty czołowe elementów mocujących. Rzut A-A ukazuje stopę o wysokości 120 mm i szerokości 28 mm, z charakterystycznymi zaokrągleniami o promieniu R3. Posiada ona dwa podłużne otwory montażowe o wymiarach 14 mm na 9 mm, umieszczone w rozstawie 100 mm. Rzut B-B prezentuje węższy profil o szerokości 20 mm i wysokości 100 mm, z dwoma otworami o średnicy 7 mm w rozstawie 75 mm. Środkowe części obu profili zostały zaznaczone ukośnym kreskowaniem technicznym. Całość dokumentacji przygotowana jest w czarnej stylistyce liniowej na czystym, białym tle, co ułatwia odczytanie parametrów montażowych refleksol 120 selt.

Do montażu refleksola wykorzystuje się uchwyty regulowane płaskie.

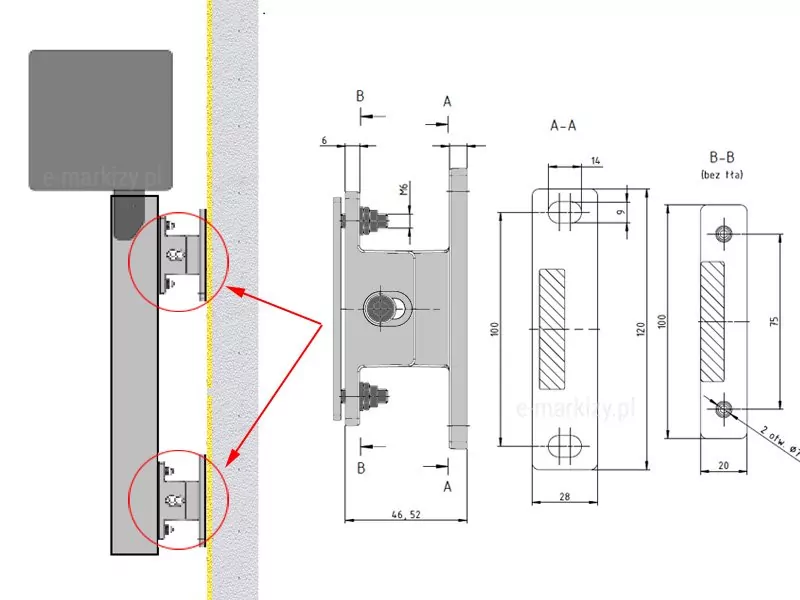

Rysunek techniczny prezentujący szczegółowe wymiary i schemat montażu uchwytów dystansowych o regulowanej wysokości w zakresie od 52 do 58 mm, przeznaczonych do prowadnic systemu refleksol 120 selt. Po lewej stronie grafiki znajduje się widok boczny zamontowanej osłony, gdzie pionowa prowadnica jest odsunięta od ściany za pomocą dwóch metalowych uchwytów, zaznaczonych czerwonymi okręgami. W centralnej części rysunku umieszczono rzut boczny samego uchwytu z naniesionymi wymiarami: całkowita głębokość elementu wynosi od 46 do 52 mm, a grubość stopy montażowej to 6 mm. Widoczne są również śruby montażowe typu M6. Po prawej stronie przedstawiono dwa rzuty czołowe elementów mocujących. Rzut oznaczony jako A-A pokazuje stopę o wysokości 120 mm i szerokości 28 mm, z dwoma podłużnymi otworami montażowymi o wymiarach 14 mm na 9 mm, rozmieszczonymi w rozstawie 100 mm. Rzut B-B (opisany jako bez tła) prezentuje węższy profil, część mocowana w prowadnicy, o szerokości 20 mm i wysokości 100 mm, posiadający dwa otwory o średnicy 7 mm w rozstawie 75 mm. Na obu schematach przekrojowych zaznaczono kreskowaniem centralną część profilu. Całość dokumentacji wykonana jest w czytelnej formie technicznej na białym tle, z precyzyjnymi liniami wymiarowymi określającymi parametry niezbędne do prawidłowej instalacji produktu refleksol 120 selt.

Do montażu refleksola wykorzystuje się uchwyty regulowane płaskie.

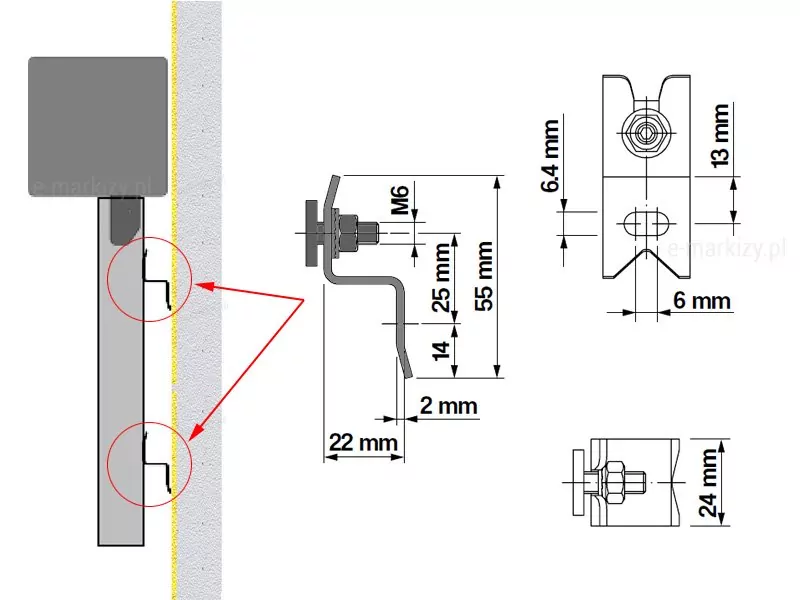

Rysunek techniczny przedstawiający wymiary i sposób montażu metalowych uchwytów dystansowych - klipów montażowych, stosowanych w systemie refleksol 120 selt. Grafika prezentuje kilka rzutów komponentu, pozwalających na dokładne zrozumienie jego geometrii oraz parametrów instalacyjnych. Po lewej stronie znajduje się wizualizacja montażu bocznego, gdzie pionowa prowadnica jest odsunięta od ściany za pomocą dwóch wygiętych wsporników, zaznaczonych czerwonymi okręgami. W centralnej części rysunku umieszczono szczegółowy rzut boczny uchwytu w kształcie litery „Z”. Całkowita wysokość tego elementu wynosi 55 mm, a jego odsunięcie od ściany (głębokość) to 22 mm. Grubość blachy, z której wykonano uchwyt, wynosi 2 mm. Odcinek przylegający do ściany ma wysokość 14 mm, natomiast środkowa część dystansowa ma 25 mm wysokości. Do montażu prowadnicy do uchwytu przewidziano śrubę M6. W prawej części grafiki znajdują się rzuty z przodu oraz z góry. Rzut przedni ukazuje specyficzny kształt wspornika z wycięciem w kształcie litery „V” na dole oraz zaokrąglonymi krawędziami u góry. Szerokość elementu to 24 mm. Widoczne są dwa otwory: górny otwór montażowy z nakrętką oraz dolny otwór fasolkowy (podłużny) o szerokości 6 mm, służący do regulacji. Odległość od osi górnej śruby do górnej krawędzi wynosi 13 mm, natomiast wysokość otworu fasolkowego to 6,4 mm. Całość dokumentacji jest przedstawiona w formie czarnego rysunku liniowego z precyzyjnymi liniami wymiarowymi na białym tle, co jest charakterystyczne dla specyfikacji technicznych.

Do montażu refleksola wykorzystuje się klipy montażowe.

REFLEKSOL 120 – PROWADNICE LINKOWE DO MONTAŻU NA ZEWNĄTRZ POMIESZCZEŃ

1. Prowadnice linkowe. Montaż do sufitu LUB 2. Do ramy/ściany

Przy wyborze prowadnic linkowych, kaseta refleksola mocowana jest bezpośrednio do sufitu lub do ściany/ramy za pomocą klipów/uchwytów kasety. W nietypowych sytuacjach, kasetę możemy również przykręcić do powierzchni czołowej nie stosując żadnych uchwytów. W tym celu nawiercamy kasetę refleksola i mocujemy ją bezpośrednio do powierzchni.

Uchwyty linek mogą być montowane do powierzchni czołowej (np. fasady/ramy/okna) lub ewentualnie do podłoża.

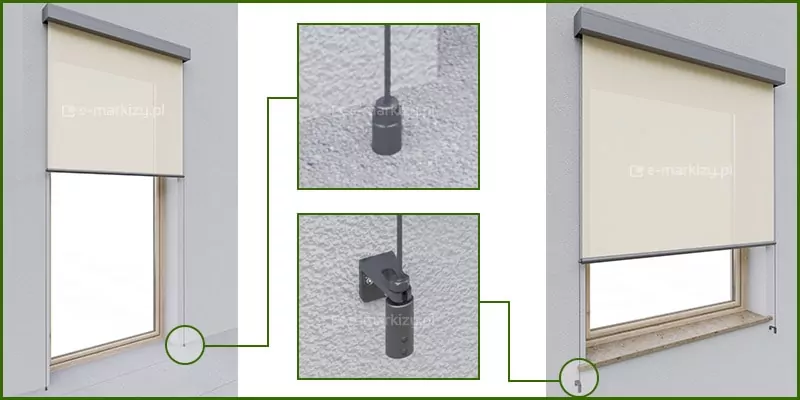

Refleksol 120 Aluprof z kwadratową kasetą oraz prowadnicami linkowymi. Po prawej stronie widoczna cała osłona z beżową tkaniną rozwiniętą na około 80-90{e3933235a64fccd7de26a4f842e7e798e8da8f3cc380da0bec2b0bf1a35f755f} wysokości prowadnic. Po lewej dwa powiększenia szczegółów umieszczone w zielonych okrągłych ramkach. U góry zbliżenie narożnika kasety z wychodzącą z niego prowadnicą linkową. Poniżej zbliżenie prowadnicy linkowej z zaczepem do ściany i obciążnikiem.

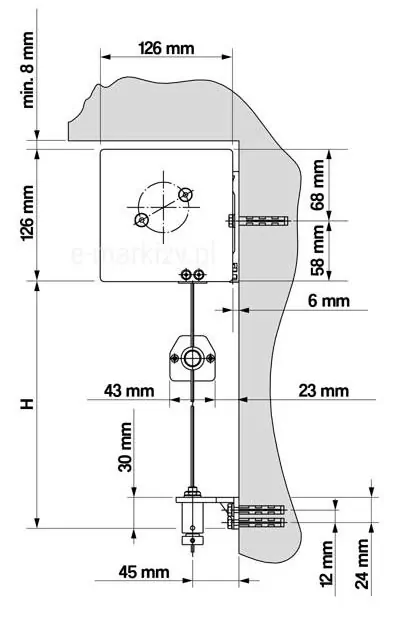

Rysunek techniczny w przekroju bocznym przedstawiający szczegółowe wymiary montażowe oraz gabaryty systemu refleksol 120 selt montowanego do ściany. Schemat ukazuje kwadratową kasetę o wymiarach boku 126 mm, umieszczoną w narożniku wnęki. Nad kasetą zaznaczono minimalny odstęp od sufitu wynoszący 8 mm. Kaseta jest przytwierdzona do ściany za pomocą kołka montażowego, którego oś znajduje się w odległości 68 mm od górnej krawędzi kasety oraz 58 mm powyżej dolnej krawędzi kasety. Całkowita głębokość kasety mierzona od ściany to 126 mm. Poniżej kasety, na pionowej linii biegnącej od rury nawojowej, która obrazuje prowadnicę linkową, widoczny jest profil dolny tkaniny. Element mocujący linkę do ściany znajduje się w dolnej części schematu. Oś linki jest oddalona od ściany o 45 mm. Dolny wspornik montażowy jest przytwierdzony do podłoża dwoma kołkami w rozstawie 12 mm, przy czym całkowita wysokość tego elementu wynosi 24 mm. Prowadnica linkowa znajduje się w odległości 23 mm od ściany, a szerokość belki dolnej obciążającej wynosi 43 mm. Wysokość głównej części napinacza linkowego to 30 mm. Całkowita wysokość systemowa mierzona od dolnej krawędzi kasety do dolnego punktu montażowego została oznaczona literą H. Przekrój zawiera również detale konstrukcyjne wewnętrznych mechanizmów kasety, w tym położenie wału napędowego.

Montaż do ściany

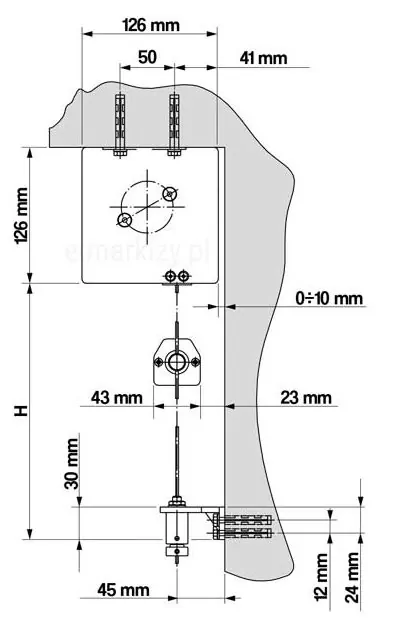

Rysunek techniczny w przekroju bocznym prezentujący schemat montażu sufitowego kasety systemu refleksol 120 selt wraz z systemem prowadzenia linkowego. Na schemacie widoczna jest kwadratowa kaseta o wymiarach 126 mm na 126 mm, która przylega bezpośrednio do sufitu. Mocowanie do stropu odbywa się za pomocą dwóch kołków montażowych rozmieszczonych w rozstawie 50 mm, przy czym oś pierwszego z nich znajduje się w odległości 41 mm od krawędzi ściany. Wewnątrz kasety zaznaczono mechanizm nawojowy, a poniżej niej wyprowadzoną tkaninę z profilem dolnym oraz pionową linkę prowadzącą. Odległość krawędzi kasety od ściany bocznej wynosi od 0 do 10 mm. W dolnej części rysunku przedstawiono detal mocowania napinacza linki do ściany. Wspornik dolny jest przytwierdzony za pomocą dwóch kołków w odstępie 12 mm, a jego całkowita wysokość montażowa to 24 mm. Oś pionowa linki jest oddalona od ściany o 45 mm. Dodatkowe wymiary techniczne określają szerokość elementu prowadzącego na poziomie 43 mm oraz jego odległość od ściany wynoszącą 23 mm. Całkowita wysokość robocza od spodu kasety do dolnego mocowania została oznaczona literą H. Rysunek wykonany jest w formie czarnej grafiki liniowej z szarym wypełnieniem symbolizującym przekrój ścian i sufitu.

Montaż do sufitu

Uchwyty linek mogą być montowane do powierzchni czołowej np. ramy/okna/fasady/ściany lub ewentualnie do podłoża-podłogi. Do uchwytu mocujemy specjalny napinacz linki, którego pozycję możemy regulować w pewnych zakresach. Napinacz pełni również funkcję naciągania linki (prowadnicy linkowej).

Uchwyty linki występują w różnych długościach i są regulowane w zakresach:
* L= regulacja od 15-36mm (Standardowa długość)
* L= regulacja od 29-50mm (Opcja-rzadziej stosowana długość)
* L= regulacja od 55-76mm (Opcja-rzadziej stosowana długość)

Specyfikacja techniczna w formie rysunku konstrukcyjnego przedstawiająca warianty kątowników mocujących linkę oraz mechanizm napinacza fasadowego dla systemu rolet zewnętrznych typu refleksol. W lewej górnej części grafiki znajduje się tabela wymiarowa definiująca trzy dostępne rozmiary uchwytów, gdzie parametr A określa początek zakresu regulacji, B koniec tego zakresu, a C całkowitą długość elementu. Poniżej tabeli zamieszczono rzuty techniczne kątownika: widok z boku o grubości profilu 5 mm, rzut z góry z naniesionymi wymiarami bazy montażowej o szerokości 25 mm i wysokości 30 mm z dwoma otworami, oraz rzut poziomy ramienia z podłużnym wycięciem regulacyjnym w kształcie litery U. Prawa strona obrazu prezentuje schemat montażowy napinacza fasadowego z gwintem M8 i średnicą korpusu 20 mm, zamocowanego na ramieniu kątownika w odległości minimum 9 mm od ściany. W prawym dolnym rogu umieszczono trójwymiarową wizualizację szarego uchwytu z osadzonym w nim napinaczem, na której zielona strzałka z opisem Regulacja L wskazuje kierunek przesuwania mechanizmu wzdłuż wycięcia kątownika. Całość uzupełniają podpisy tekstowe informujące o trzech standardowych długościach uchwytu: standardowym o długości 46 mm z regulacją od 15 do 36 mm, przedłużonym do 60 mm z regulacją od 29 do 50 mm oraz najdłuższym o wymiarze 80 mm z zakresem regulacji od 55 do 76 mm.

Rysunek techniczny przedstawia szczegółową specyfikację oraz wizualizację dwóch rodzajów napinaczy linki do systemów przeciwsłonecznych: napinacza fasadowego oraz napinacza do montażu podłogowego. Po lewej stronie znajduje się schemat instalacyjny pokazujący umiejscowienie napinacza względem kasety o wysokości 117 mm, z zaznaczonymi odległościami montażowymi wynoszącymi 18 mm i 40 mm. Środkowa część rysunku zawiera dokładne wymiarowanie obu elementów: napinacz fasadowy ma średnicę 20 mm, wysokość korpusu 37 mm, całkowitą wysokość 52 mm i jest zwieńczony gwintem M8, natomiast napinacz podłogowy o wysokości 20 mm posiada otwór na śrubę blokującą oraz dwa stopnie średnicy wynoszące 18 mm i 14 mm. Prawa strona grafiki prezentuje trójwymiarowe rendery obu komponentów w kolorze szarym, ukazane w rzutach z góry, pod kątem oraz z boku, co pozwala na dokładne przyjrzenie się ich cylindrycznej budowie, otworom stabilizującym oraz elementom mocującym. Całość jest opisana w języku polskim i zawiera precyzyjne linie wymiarowe, służąc jako instrukcja techniczna do prawidłowego doboru i montażu systemu napinania linki.

Refleksol 120 Aluprof Sposoby montażu

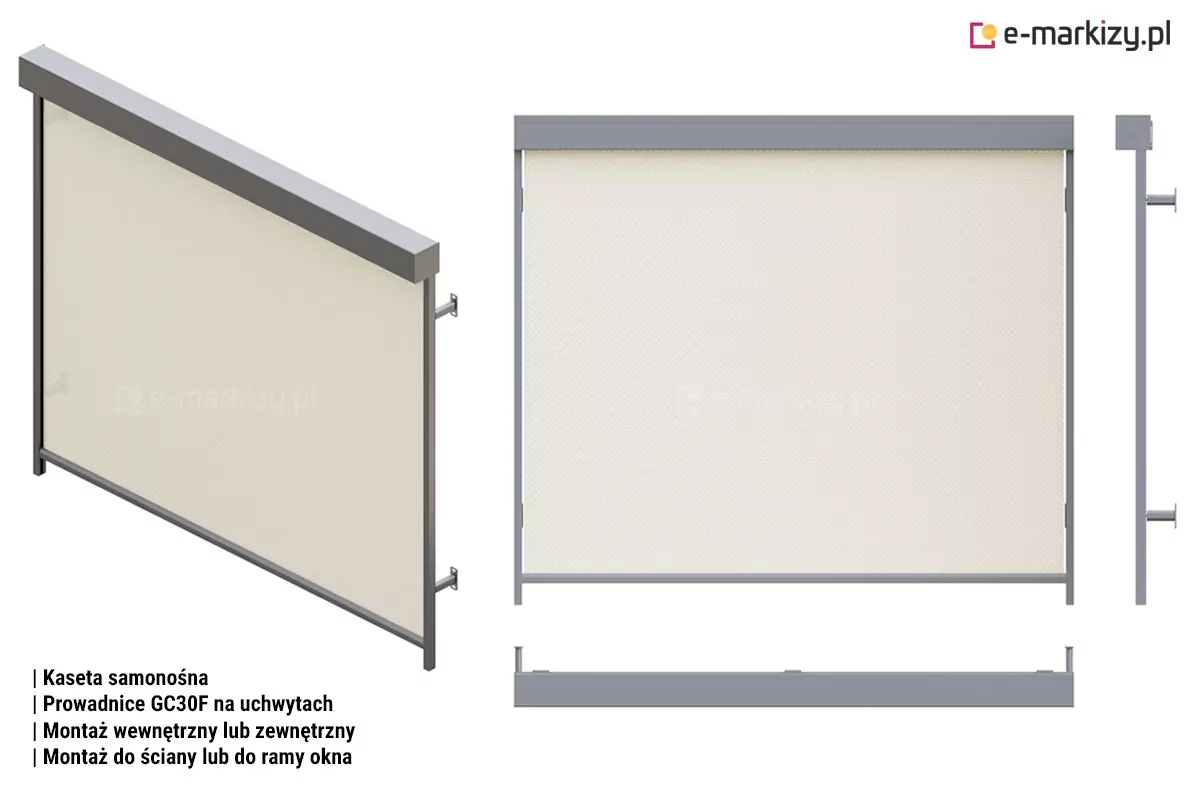

Refleksol 120 ALUPROF
| Kaseta samonośna
| Prowadnice GC30F na uchwytach
| Montaż wewnętrzny lub zewnętrzny
| Montaż do ściany lub do ramy okna

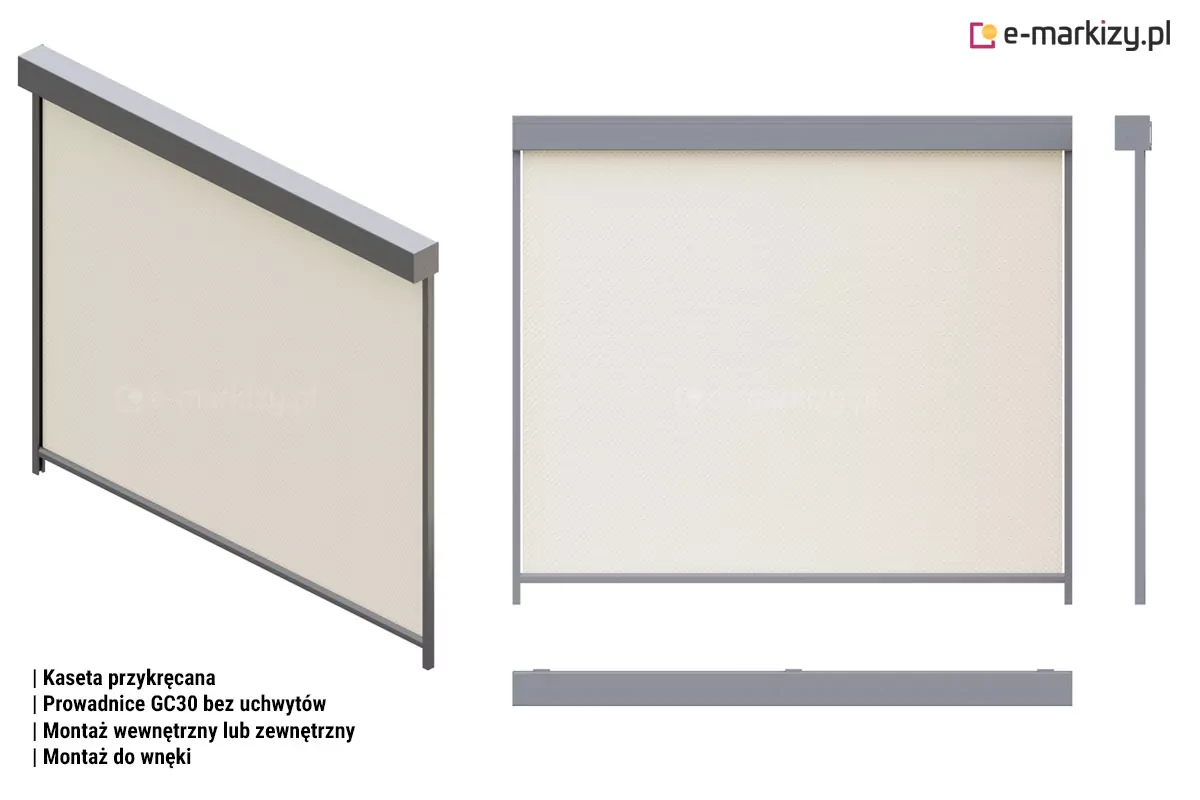

Refleksol 120 ALUPROF
| Kaseta przykręcana
| Prowadnice GC30 bez uchwytów
| Montaż wewnętrzny lub zewnętrzny
| Montaż do wnęki

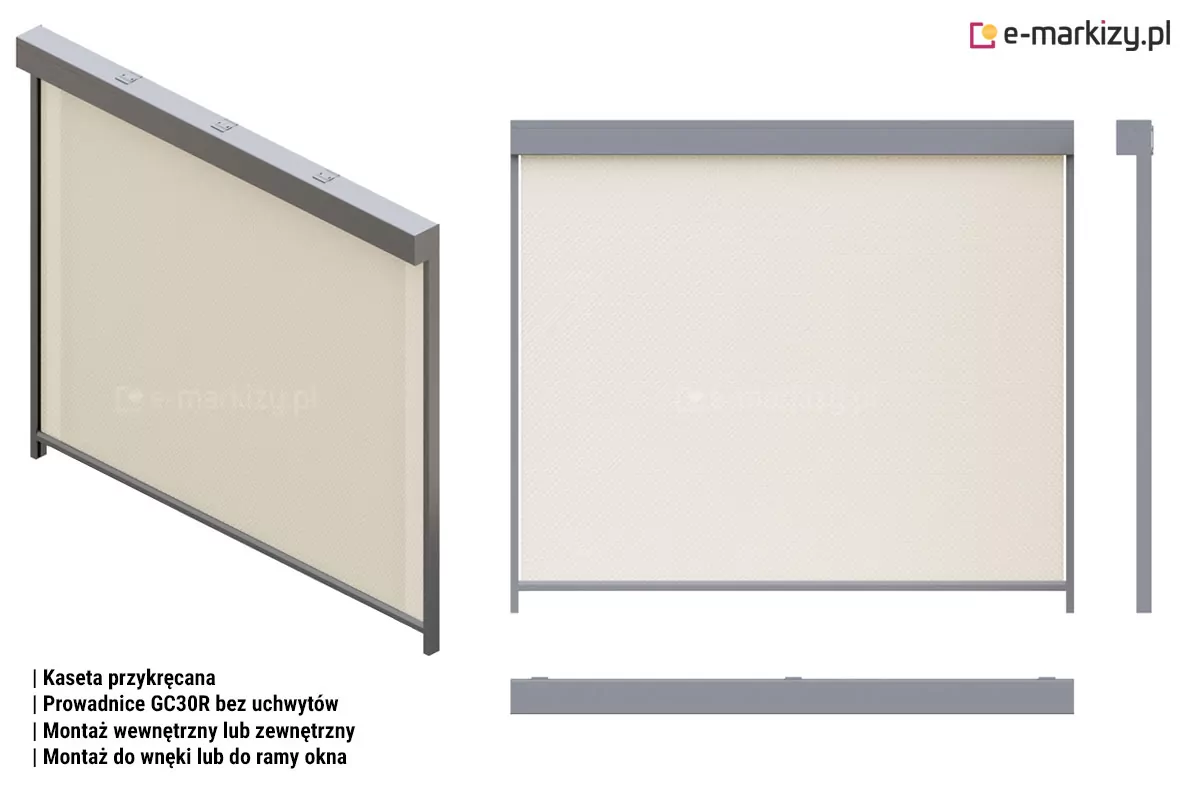

Refleksol 120 ALUPROF
| Kaseta przykręcana
| Prowadnice GC30R bez uchwytów
| Montaż wewnętrzny lub zewnętrzny
| Montaż do wnęki lub do ramy okna

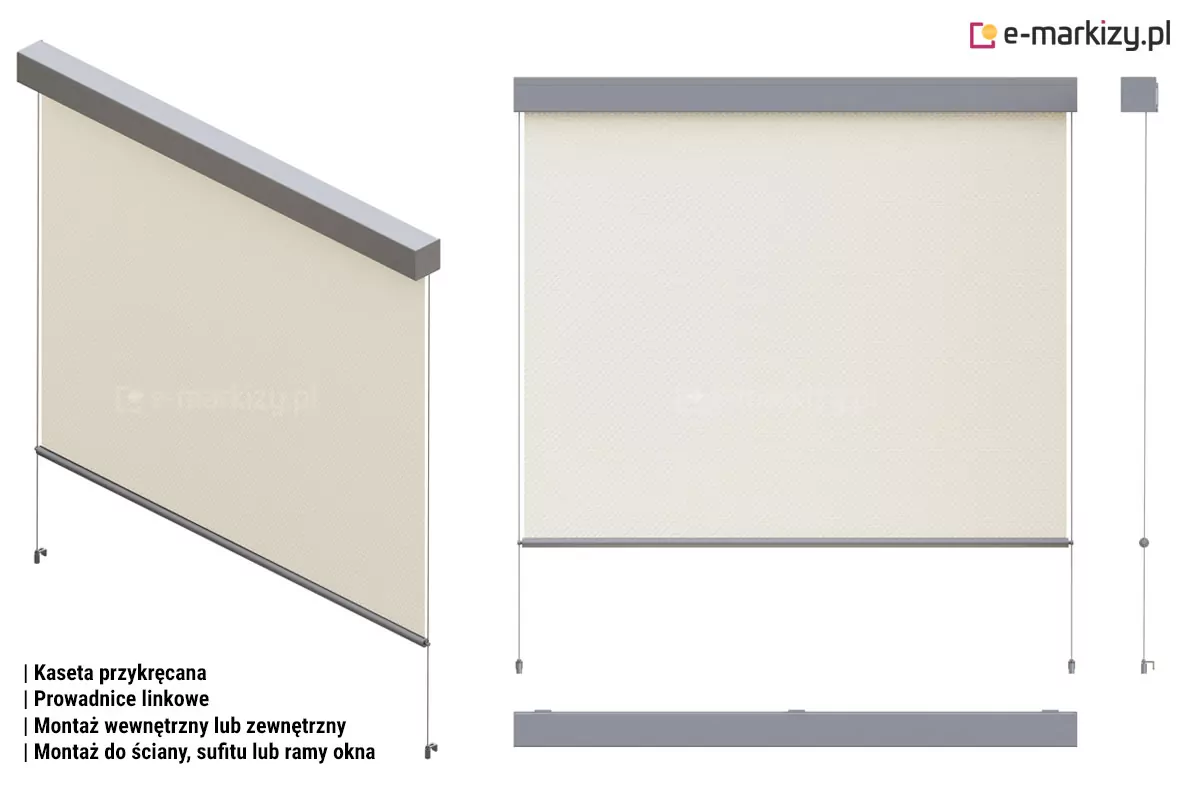

Refleksol 120 ALUPROF
| Kaseta przykręcana
| Prowadnice linkowe
| Montaż wewnętrzny lub zewnętrzny
| Montaż do ściany, sufitu lub ramy okna
