Refleksol 120 Podtynkowy Sposoby montażu

Roleta typu refleksol podtynkowy 120 przeznaczona jest do montażu na zewnątrz budynku, na fasadzie lub wnęce. W zależności od wybranej opcji, stosuje się różne prowadnice i konfiguracje.

REFLEKSOL 120 PODTYNKOWY – PROWADNICE LISTWOWE GC30 I GC30R DO MONTAŻU NA ZEWNĄTRZ POMIESZCZEŃ

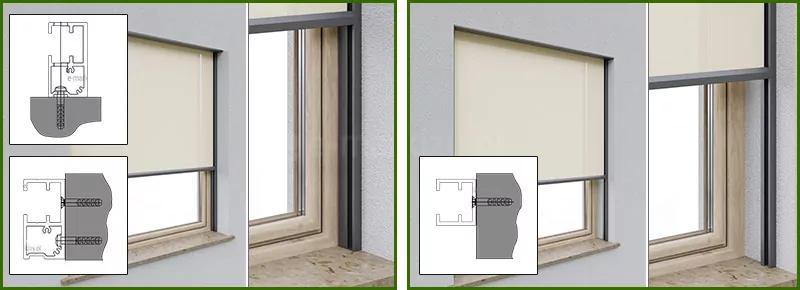

Zesatwiene dwóch sposobów mocowania refleksola 120 w wersji podtynkowej zamontowanej w świetle okna, z jasną, półprzezroczystą tkaniną opuszczoną do dolnej części przeszklenia. Roleta osadzona jest w prostokątnej kasecie umieszczonej nad wnęką okienną, przykrytą warstwą tynku, a tkanina prowadzona jest w wąskich, pionowych prowadnicach zamontowanych po bokach ramy okna. Widoczna jest elewacja budynku w jasnym kolorze oraz kamienny parapet zewnętrzny. Po lewej stronie przedstawiono dwa sposoby mocowania prowadnic: doczołowo i do boku wnęki, a po prawej mocowanie prowadnicy do wnęki okna.

Montaż na Zewnątrz

1. Prowadnice listwowe. Montaż we wnęce okiennej bez uchwytów

Prowadnice refleksola GC30R lub GC30 mogą być przykręcone doczołowo do ramy okna, ściany, fasady, bądź do boku wnęki.

Przy wyborze prowadnicy GC30R lub GC30, kasetę należy przykręcić na klipach lub bezpośrednio przewiercając w dowolnym miejscu.

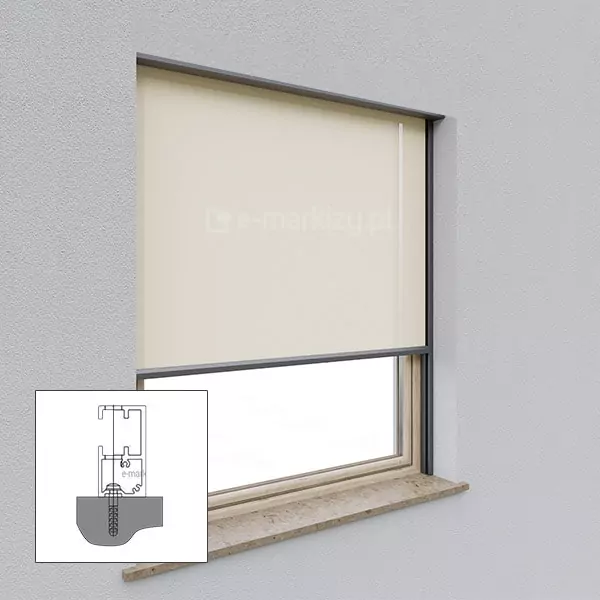

Widok zewnętrzny refleksola 120 w wersji podtynkowej zamontowanej w świetle okna, z jasną, półprzezroczystą tkaniną opuszczoną do dolnej części przeszklenia. Roleta osadzona jest w prostokątnej kasecie umieszczonej nad wnęką okienną, przykrytą warstwą tynku, a tkanina prowadzona jest w wąskich, pionowych prowadnicach zamontowanych po bokach ramy okna, przykręconych bezpośrednio do tej ramy. Widoczna jest elewacja budynku w jasnym kolorze oraz kamienny parapet zewnętrzny. W lewym dolnym rogu grafiki znajduje się rysunek techniczny przekroju prowadnicy, pokazujący sposób mocowania profilu doczołowo, do ściany lub ramy okna.

Prowadnica GC30R | A. Montaż doczołowo do powierzni czołowej – np. do ramy okna, ściany, fasady. Stosujemy tu szeroką prowadnicę tzw. ościeżnicową GC30R

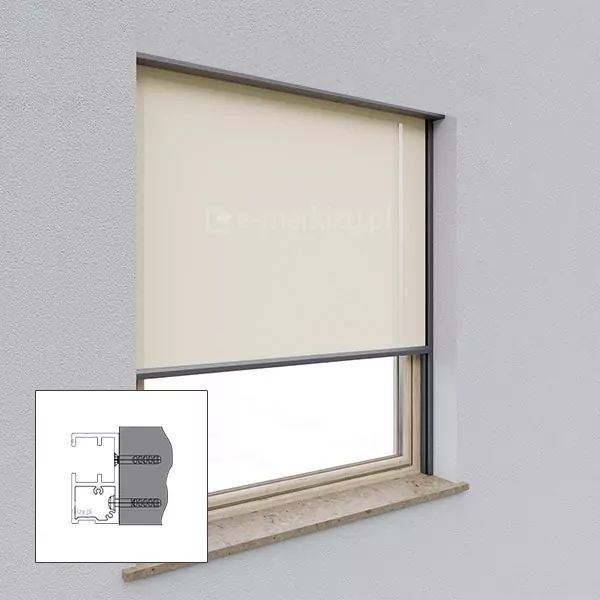

Prowadnica GC30R | B. Montaż do boku wnęki okiennej. Stosujemy tu szeroką prowadnicę tzw. ościeżnicową GC30R

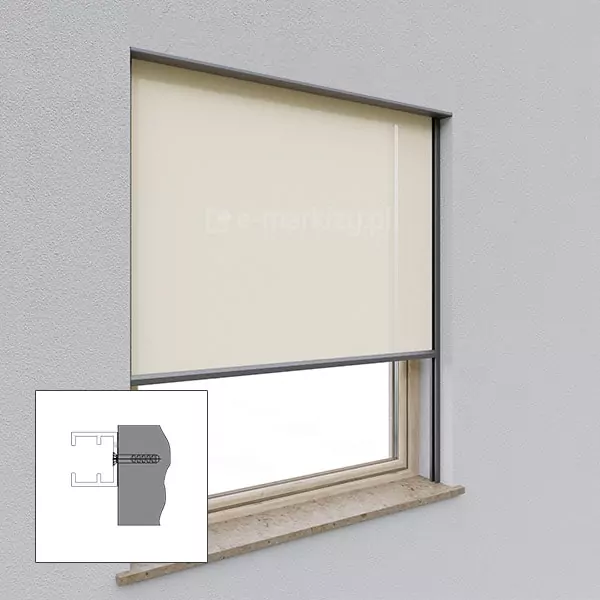

Prowadnica GC30 | C. Montaż do boku wnęki okiennej. Stosujemy tu wąską prowadnicę standard GC30

Rysunek techniczny przedstawiający przekrój poprzeczny prowadnicy systemu refleksol 120 selt montowanej bezpośrednio do podłoża. Schemat obrazuje precyzyjny sposób osadzenia prowadnicy GC30R na płaskiej powierzchni ściany za pomocą wkrętu montażowego z kołkiem rozporowym. Oś pionowa śruby przechodzi przez środek dolnej komory profilu, a jej odległość od zewnętrznej, bocznej krawędzi prowadnicy wynosi dokładnie 19,5 mm. Profil prowadnicy charakteryzuje się złożoną budową wewnętrzną z wydzielonymi komorami i wypustkami, które służą do stabilizacji tkaniny oraz montażu dodatkowych uszczelek lub szczotek. Górna część profilu posiada otwartą strukturę z zakrzywionymi krawędziami skierowanymi do wewnątrz. Wkręt mocujący jest wyposażony w łeb soczewkowy, który dociska dolną ściankę profilu do podłoża (oznaczonego szarym wypełnieniem). Całość rysunku jest wykonana w czarnej stylistyce liniowej na białym tle, z wyraźnym oznaczeniem wymiaru montażowego w górnej części schematu.

Prowadnica GC30R

Rysunek techniczny przedstawia schemat montażu prowadnicy rolety Refleksol 120 bezpośrednio do wnęki okiennej za pomocą wkrętów. Na przekroju poprzecznym aluminiowego profilu prowadnicy naniesiono dwie osie montażowe oznaczone czerwonymi literami a oraz b, które wskazują dopuszczalne punkty nawierceń i osadzenia kołpaka rozporowego w ścianie. Górna oś (a) znajduje się w odległości 16 mm od górnej krawędzi profilu, natomiast dolna oś (b) jest umieszczona 12,5 mm od dolnej krawędzi. Schemat precyzyjnie obrazuje sposób przylegania bocznej ścianki prowadnicy do płaszczyzny elewacji lub wnęki, a czarno-biała kolorystyka z czerwonymi akcentami literowymi podkreśla techniczny charakter instrukcji instalacyjnej.

Prowadnica GC30R

Rysunek techniczny przedstawia schemat montażu prowadnicy rolety Refleksol 120 bezpośrednio do wnęki okiennej za pomocą wkrętu z kołkiem rozporowym. Na przekroju poprzecznym widoczna jest aluminiowa prowadnica o kształcie litery C, której wymiary zewnętrzne wynoszą 28 mm szerokości oraz 32 mm wysokości. Punkt montażowy został wyznaczony w osi symetrii profilu, gdzie wkręt z łbem stożkowym przechodzi przez tylną ściankę prowadnicy i zagłębia się w strukturze ściany. Grafika w sposób precyzyjny obrazuje przyleganie płaskiej powierzchni prowadnicy do płaszczyzny wnęki, stanowiąc instrukcję prawidłowego osadzenia elementu stabilizującego poszycie rolety. Całość wykonana jest w formie przejrzystego, czarno-białego schematu liniowego z wyraźnymi liniami wymiarowymi.

Prowadnica GC30

REFLEKSOL PODTYNKOWY 120 – PROWADNICE LISTWOWE GC30F DO MONTAŻU NA ZEWNĄTRZ POMIESZCZEŃ

Rysunek techniczny przedstawia schemat montażu podtynkowego rolety Refleksol 120 bezpośrednio do sufitu z wykorzystaniem prowadnic GC30F. W centralnej części grafiki umieszczono szczegółowy przekrój poprzeczny samej prowadnicy GC30F o szerokości 28 mm i głębokości 38 mm. Po lewej stronie znajduje się przekrój boczny kasety o wysokości 126 mm, która jest zamocowana do stropu za pomocą dwóch śrub w rozstawie 50 mm, przy zachowaniu odległości 41 mm od frontu i 6 mm od tyłu wnęki. Pod kasetą widoczny jest profil dolny oraz system mocowania prowadnicy do ściany za pomocą uchwytu kątowego, co zostało dodatkowo powiększone w detalu A u dołu strony, pokazującym wymiary 38 mm oraz 22 mm dla elementów kotwiących. Prawa sekcja rysunku to widok z przodu na górną część rolety, wskazujący dystans prowadnicy od krawędzi ściany wynoszący około 5 mm oraz całkowitą szerokość profilu 28 mm. Całość dokumentacji jest precyzyjnie zwymiarowana w milimetrach i zawiera techniczne oznaczenia odniesień do tabel parametrów systemowych.

MONTAŻ NA ZEWNĄTRZ

1. Prowadnice listwowe. Montaż kasety do sufitu. Montaż prowadnic do ściany/fasady/ramy na klipach montażowych (do powierzchni czołowej)

Prowadnice GC30F mogą zostać zamontowane za pomocą klipów montażowych do ramy okna lub ściany, zależnie od potrzeby.

Ilość uchwytów prowadnicy dobierana jest automatycznie na podstawie wysokości całkowitej systemu.

Kaseta jest mocowana bezpośrednio do sufitu.

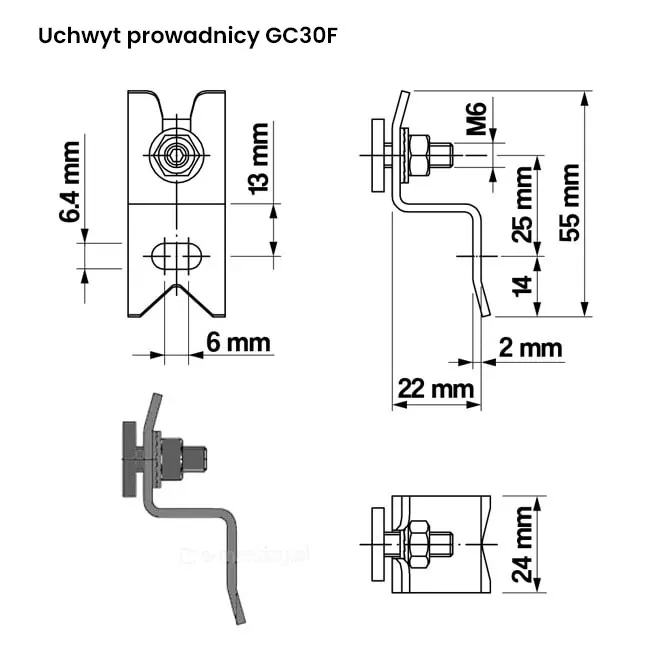

Rysunek techniczny przedstawia wymiarowanie uchwytu prowadnicy GC30F stosowanego w systemach refleksoli aluprof, ukazanego w czterech rzutach: z przodu, z boku (w formie schematu i wizualizacji 3D) oraz z góry. Główny element to metalowy klip o profilu w kształcie litery S, wykonany z blachy o grubości 2 mm, wyposażony w śrubę montażową M6 z podkładką i nakrętką. Na rzucie od frontu zaznaczono otwór montażowy o szerokości 6 mm oraz całkowitą szerokość elementu wynoszącą 24 mm, a także rozstaw osiowy między punktami montażowymi wynoszący 13 mm i 6,4 mm. Widok z boku określa całkowitą wysokość uchwytu na 55 mm, z wyszczególnieniem odcinków o długości 25 mm oraz 14 mm, a także całkowite odsadzenie (głębokość) komponentu wynoszące 22 mm. Schemat zawiera precyzyjne linie wymiarowe i opisy techniczne w milimetrach, prezentując konstrukcję wspornika przeznaczonego do stabilnego mocowania prowadnic osłon przeciwsłonecznych.

Klip montażowy (22mm)

Rysunek techniczny przedstawia szczegółowe schematy montażowe rolety Refleksol 120 w wersji podtynkowej ze wspornikiem sufitowym i prowadnicami GC30F. Na arkuszu znajdują się rzuty konstrukcyjne wspornika kątowego o wymiarach 120 na 100 milimetrów z zaznaczonymi otworami montażowymi oraz grubością ścianki 4 milimetry. Środkowa część grafiki ukazuje przekrój boczny kasety o wysokości 126 milimetrów zamontowanej w systemie podtynkowym, gdzie widoczne jest osadzenie wspornika w nadprożu oraz wyprowadzenie prowadnicy. Prawa sekcja rysunku prezentuje widok z przodu na górny narożnik rolety, uwzględniający dystanse montażowe, w tym odległość prowadnicy od krawędzi wnęki wynoszącą około 5 milimetrów oraz całkowitą szerokość profilu prowadnicy równą 28 milimetrów. Dolny lewy detal oznaczony literą A to powiększony schemat mocowania prowadnicy do elewacji przy użyciu uchwytu dystansowego, z podanymi wymiarami 38 milimetrów i 22 milimetry dla elementów kotwiących. Całość dokumentacji jest zwymiarowana w milimetrach, wykonana w czarno-białej stylistyce kreślarskiej z wyraźnym oznaczeniem osi i punktów montażowych.

MONTAŻ NA ZEWNĄTRZ

2. Prowadnice listwowe. Montaż kasety do sufitu. Montaż prowadnic do ściany/fasady/ramy na klipach montażowych (do powierzchni czołowej)

Prowadnice GC30F mogą zostać zamontowane za pomocą klipów montażowych do ramy okna lub ściany, zależnie od potrzeby.

Ilość uchwytów prowadnicy dobierana jest automatycznie na podstawie wysokości całkowitej systemu.

Kaseta jest mocowana za pomocą kątownika italia do sufitu.

Klip montażowy (22mm)

Rysunek techniczny przedstawia wymiarowanie stalowego kątownika montażowego o grubości 5 mm, przeznaczonego do systemu Refleksol 76 Italia, ukazanego w czterech rzutach: od frontu, z boku, z góry oraz w formie izometrycznej wizualizacji 3D. Kątownik o ramionach równej długości wynoszącej 120 mm posiada na jednym ramieniu dwa podłużne otwory montażowe typu fasolka o szerokości 8,4 mm, rozmieszczone w osiach oddalonych od krawędzi o 40 mm i 105 mm (65 mm między otworami). Szerokość profilu wynosi 40 mm. Drugie ramię kątownika wyposażone jest w dwa okrągłe otwory o średnicy 5 mm każdy, których środki rozmieszczono w odległościach 54 mm i 102 mm od zgięcia profilu. Wizualizacja izometryczna w lewym dolnym rogu obrazuje zagięcie elementu pod kątem prostym oraz rozmieszczenie wszystkich otworów funkcyjnych. Całość dokumentacji wykonana jest w formie czarno-białego schematu z precyzyjnymi liniami wymiarowymi określającymi parametry techniczne komponentu w milimetrach.

Kątownik Italia

Rysunek techniczny przedstawia schemat montażowy rolety Refleksol 120 w wersji podtynkowej z zastosowaniem wspornika przyściennego oraz prowadnic GC30F. W lewej części grafiki znajdują się rzuty konstrukcyjne wspornika w kształcie litery U o szerokości 94 mm i wysokości ramion 80 mm oraz 100 mm, z zaznaczoną grubością ścianki 4 mm i rozmieszczeniem otworów montażowych. Środkowy schemat pokazuje przekrój boczny kasety o wysokości 126 mm zamontowanej do ściany za pomocą wspomnianego wspornika, przy czym całkowity wysięg konstrukcji wynosi 215 mm. Na rysunku widoczne jest również mocowanie prowadnicy do elewacji za pomocą uchwytu dystansowego o długości 105 mm. Prawa część grafiki prezentuje widok z przodu na narożnik rolety, wskazując dystans prowadnicy od krawędzi wnęki wynoszący około 5 mm oraz całkowitą szerokość profilu prowadnicy równą 28 mm. Dokumentacja zawiera szczegółowe wymiarowanie w milimetrach, uwzględniając rozstaw śrub oraz parametry techniczne poszczególnych elementów systemowych.

MONTAŻ NA ZEWNĄTRZ

3. Prowadnice listwowe. Montaż do ściany/fasady/ramy na uchwytach (do powierzchni czołowej)

Prowadnice GC30F mogą zostać zamontowane za pomocą różnych uchwytów o stałej długości do ramy okna lub ściany, zależnie od potrzeby.

Ilość uchwytów prowadnicy dobierana jest automatycznie na podstawie wysokości całkowitej systemu.

Kaseta jest mocowana za pomocą uchwytu dystansowego do ściany.

Rysunek techniczny przedstawia specyfikację i wymiary uchwytu prowadnicy okrągłej stosowanego w systemach Refleksol. Na grafice zaprezentowano rzut izometryczny kompletnego uchwytu oraz szczegółowe rzuty jego trzech głównych komponentów z podaniem wymiarów w milimetrach: Stopka: Element montażowy o wysokości 90 mm i szerokości 32 mm, z dwoma fasolkowymi otworami montażowymi w rozstawie 68 mm. Ekstruder: Element dystansowy o owalnym przekroju i wymiarach 37,5 mm na 23,5 mm. Sworzeń: Trzpień blokujący o wysokości 38 mm i średnicy łba 18 mm. Główna część rysunku ukazuje zmontowany uchwyt z zaznaczoną czerwoną strzałką Długością uchwytu L. Tekst informacyjny wyjaśnia, że parametr ten jest zmienny i występuje w zakresie od 57 mm do 180 mm, co pozwala na regulację dystansu prowadnicy od płaszczyzny montażowej. Całość dokumentacji służy do precyzyjnego zaplanowania rozstawu i montażu prowadnic okrągłych w systemach osłonowych.

Uchwyt stały (57-180mm)

REFLEKSOL PODTYNKOWY 120 – PROWADNICE LINKOWE DO MONTAŻU NA ZEWNĄTRZ POMIESZCZEŃ

Rysunek techniczny przedstawia schemat montażu podtynkowego do sufitu rolety Refleksol 120 w wariancie z prowadnicami linkowymi. W lewej części znajduje się przekrój boczny kasety o wysokości 126 mm, zamocowanej do stropu za pomocą kotew w rozstawie 50 mm, przy zachowaniu odległości 41 mm od lica wnęki. Z kasety wyprowadzona jest stalowa linka, która przechodzi przez uchwyt belki dolnej i jest stabilizowana przez dolny napinacz zamontowany do ściany (fasady) za pomocą kątownika o wysięgu 45 mm. Środkowy schemat ukazuje widok od frontu z zaznaczonym dystansem linki od krawędzi wnęki wynoszącym ok. 5 mm oraz odległością 19 mm od osi mocowania. Po prawej stronie umieszczono szczegółowe detale dwóch rodzajów napinaczy linki: górny model przeznaczony do montażu do podłogi o średnicy 18 mm i gwincie M14 oraz dolny model do montażu fasadowego o całkowitej wysokości 52 mm, średnicy 20 mm i gwincie M8. Całość dokumentacji jest precyzyjnie zwymiarowana w milimetrach i zawiera techniczne oznaczenia montażowe.

MONTAŻ NA ZEWNĄTRZ

1. Prowadnice linkowe. Montaż do sufitu LUB 2. Do ramy/ściany

Przy wyborze prowadnic linkowych, kaseta refleksola mocowana jest bezpośrednio do sufitu lub do ściany/ramy za pomocą klipów/uchwytów kasety. W nietypowych sytuacjach, kasetę możemy również przykręcić do powierzchni czołowej nie stosując żadnych uchwytów. W tym celu nawiercamy kasetę refleksola i mocujemy ją bezpośrednio do powierzchni.

Uchwyty linek mogą być montowane do powierzchni czołowej np. ramy/okna/fasady/ściany lub ewentualnie do podłoża-podłogi. Do uchwytu mocujemy specjalny napinacz linki, którego pozycję możemy regulować w pewnych zakresach. Napinacz pełni również funkcję naciągania linki (prowadnicy linkowej).

Uchwyty linki występują w różnych długościach i są regulowane w zakresach:
* L= regulacja od 15-36mm (Standardowa długość)
* L= regulacja od 29-50mm (Opcja-rzadziej stosowana długość)
* L= regulacja od 55-76mm (Opcja-rzadziej stosowana długość)

Specyfikacja techniczna w formie rysunku konstrukcyjnego przedstawiająca warianty kątowników mocujących linkę oraz mechanizm napinacza fasadowego dla systemu rolet zewnętrznych typu refleksol. W lewej górnej części grafiki znajduje się tabela wymiarowa definiująca trzy dostępne rozmiary uchwytów, gdzie parametr A określa początek zakresu regulacji, B koniec tego zakresu, a C całkowitą długość elementu. Poniżej tabeli zamieszczono rzuty techniczne kątownika: widok z boku o grubości profilu 5 mm, rzut z góry z naniesionymi wymiarami bazy montażowej o szerokości 25 mm i wysokości 30 mm z dwoma otworami, oraz rzut poziomy ramienia z podłużnym wycięciem regulacyjnym w kształcie litery U. Prawa strona obrazu prezentuje schemat montażowy napinacza fasadowego z gwintem M8 i średnicą korpusu 20 mm, zamocowanego na ramieniu kątownika w odległości minimum 9 mm od ściany. W prawym dolnym rogu umieszczono trójwymiarową wizualizację szarego uchwytu z osadzonym w nim napinaczem, na której zielona strzałka z opisem Regulacja L wskazuje kierunek przesuwania mechanizmu wzdłuż wycięcia kątownika. Całość uzupełniają podpisy tekstowe informujące o trzech standardowych długościach uchwytu: standardowym o długości 46 mm z regulacją od 15 do 36 mm, przedłużonym do 60 mm z regulacją od 29 do 50 mm oraz najdłuższym o wymiarze 80 mm z zakresem regulacji od 55 do 76 mm.

Rysunek techniczny przedstawia szczegółową specyfikację oraz wizualizację dwóch rodzajów napinaczy linki do systemów przeciwsłonecznych: napinacza fasadowego oraz napinacza do montażu podłogowego. Po lewej stronie znajduje się schemat instalacyjny pokazujący umiejscowienie napinacza względem kasety o wysokości 117 mm, z zaznaczonymi odległościami montażowymi wynoszącymi 18 mm i 40 mm. Środkowa część rysunku zawiera dokładne wymiarowanie obu elementów: napinacz fasadowy ma średnicę 20 mm, wysokość korpusu 37 mm, całkowitą wysokość 52 mm i jest zwieńczony gwintem M8, natomiast napinacz podłogowy o wysokości 20 mm posiada otwór na śrubę blokującą oraz dwa stopnie średnicy wynoszące 18 mm i 14 mm. Prawa strona grafiki prezentuje trójwymiarowe rendery obu komponentów w kolorze szarym, ukazane w rzutach z góry, pod kątem oraz z boku, co pozwala na dokładne przyjrzenie się ich cylindrycznej budowie, otworom stabilizującym oraz elementom mocującym. Całość jest opisana w języku polskim i zawiera precyzyjne linie wymiarowe, służąc jako instrukcja techniczna do prawidłowego doboru i montażu systemu napinania linki.
