Pergola Dragon – Dane Techniczne

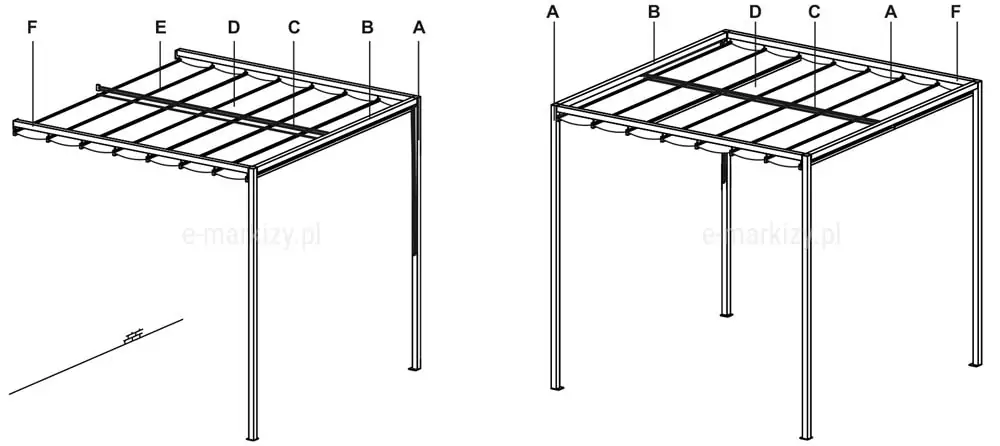

Komponenty pergoli

A – Słup
B – Poprzeczka
C – Lina
D – Tkanina
E – Profil tkaniny
F – Prowadnica


Nachylenie poprzeczek pergoli

Pergola Dragon zapewnia częściową odporność na deszcz w obu opcjach montażu poprzeczek. Możliwość powstawania zastoju wody deszczowej.
Poprzeczki pod kątem
Standardowo poprzeczki są nieco pochylone, by umożliwić spływanie nadmiarowi wody.
Poprzeczki w poziome
Poprzeczki mogą być zamontowane w poziomie dla zwiększenia walorów estetycznych. Woda nie będzie spływać


Tkanina pergoli

Standardowo tkanina pomiędzy poprzeczkami ma 51cm. Przy pełnych wymiarach cennikowych, tkanina opada ok 1-5cm. Przy pewnych wymiarach ilość pól powoduje, że tkanina opada 15-20cm.
Tkanina opadająca 1-5cm
(uszyta na wymiar)
Tkanina opadająca 20-25cm
(dodatkowa poprzeczka i pole tkaniny)

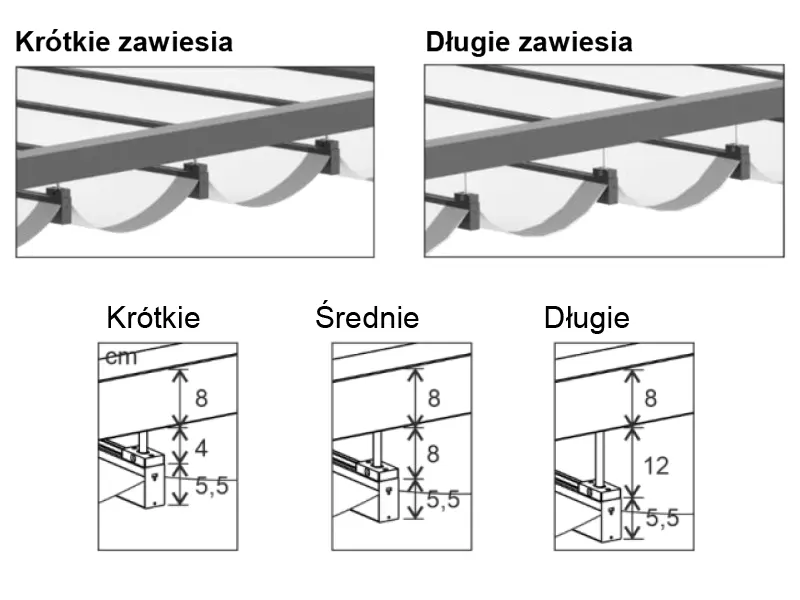

Kąt ułożenia poprzeczek | Sposób odpływu wody Długość zawiesia
Poprzeczki w poziomie
woda deszczowa spływa z obu stron losowo
Krótkie / Krótkie
Poprzeczki pod kątem
woda deszczowa spływa z niższej strony
Krótkie / Średnie
Poprzeczki pod większym kątem
woda deszczowa spływa z niższej strony
Krótkie / Długie
Poprz. pod kątem w pergoli z 3 prowadnicami
woda deszczowa spływa z niższej strony
Krótkie / Średnie / Długie

Podczas instalacji należy zdecydować który bok będzie niższy. Woda deszczowa będzie spływać z niższego boku.


Daszek ochronny nad tkaniną

Specjalne arkusze blachy chronią zwiniętą tkaninę przed deszczem


Podstawa do mocowania podpory-słupka ma wymiary 118x118mm, a wymiary podpory-słupka to 80x80mm


Odpływ wody deszczowej

Woda deszczowa odprowadzana jest na prawą, lewą lub na obie strony pergoli – zależnie od zamówionej konstrukcji


Daszek systemowy

Opcjonalny ochronny daszek pergoli chroni pakiet zwiniętej tkaniny przed opadami deszczu


Konstrukcja pergoli zabezpieczona przed czynnikami zewnętrznymi


Przykładowa instrukcja montażu pergoli

– Używając blach montażowych słupów jako szablonu wyznaczyć punkty nawiertów w podłożu.
– Używając blach montażowych prowadnic jako szablonu wyznaczyć punkty nawiertów w podłożu
zakładając, że prowadnice muszą być zamontowane w poziomie. 90 stopni w stosunku do słów oraz 90 stopni w stosunku do ściany.

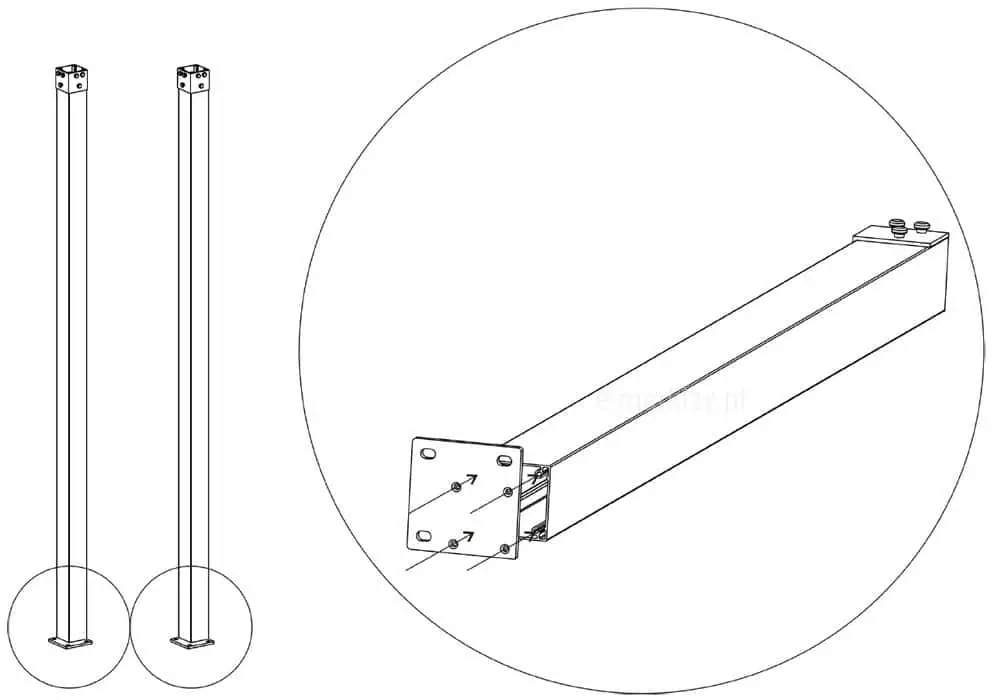

– Przykręcić blachy montażowe do słupów przy pomocy wkrętów nierdzewnych 5,5×50.
– Do wkręcania użyć smaru (np wazelina).


– Zamontować słupy do stałego podłoża.
– Odpowiedzialność za dobór środków montażowych leży po stronie zespołu monterskiego.

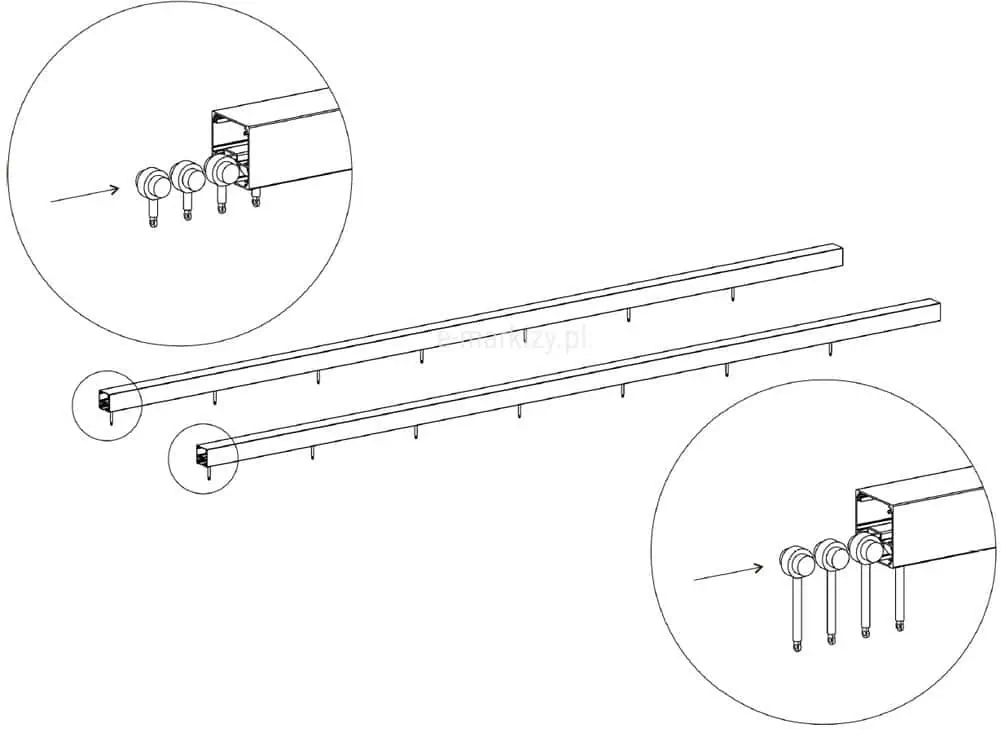

– Umieścić wózki w prowadnicach.
– w obu prowadnicach powinna znaleźć się ta sama ilość wózków.
– Zależnie od zamówienia wózki mogą być różnych długości. W każdej prowadnicy powinny znaleźć się wózki o jednolitej długości.

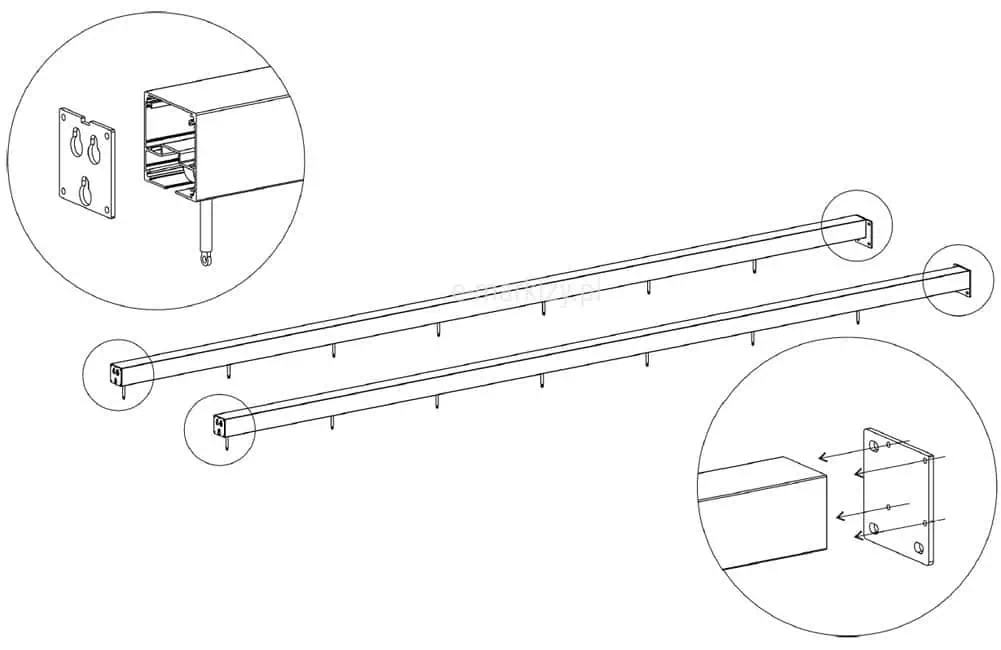

– Przykręcić blachy końcowe do prowadnic przy pomocy wkrętów samowiercących 5,5×50.
– Przykręcić blachy montażowe do prowadnic przy pomocy wkrętów samowiercących 5,5×50.
– Do wkręcania użyć smaru (np wazelina).

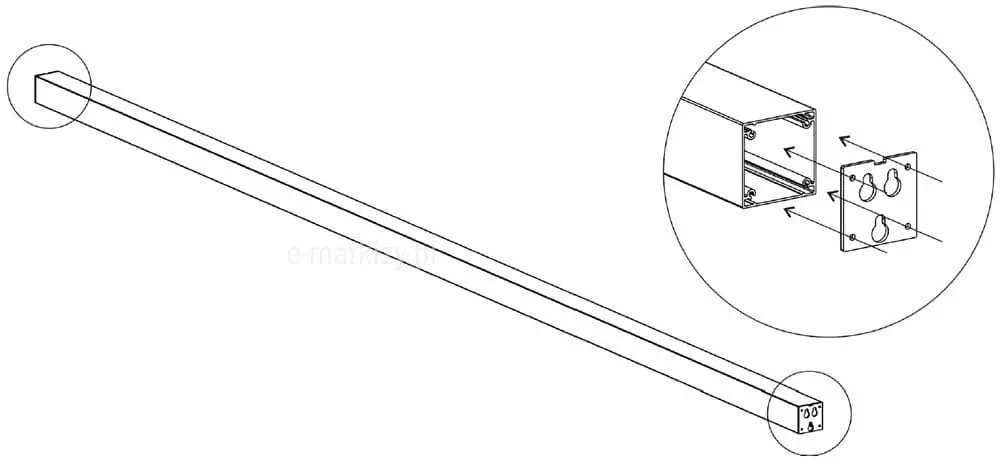

– Przykręcić blachy końcowe do poprzeczki przy pomocy wkrętów samowiercących 5,5×50.
– Do wkręcania użyć smaru (np wazelina).

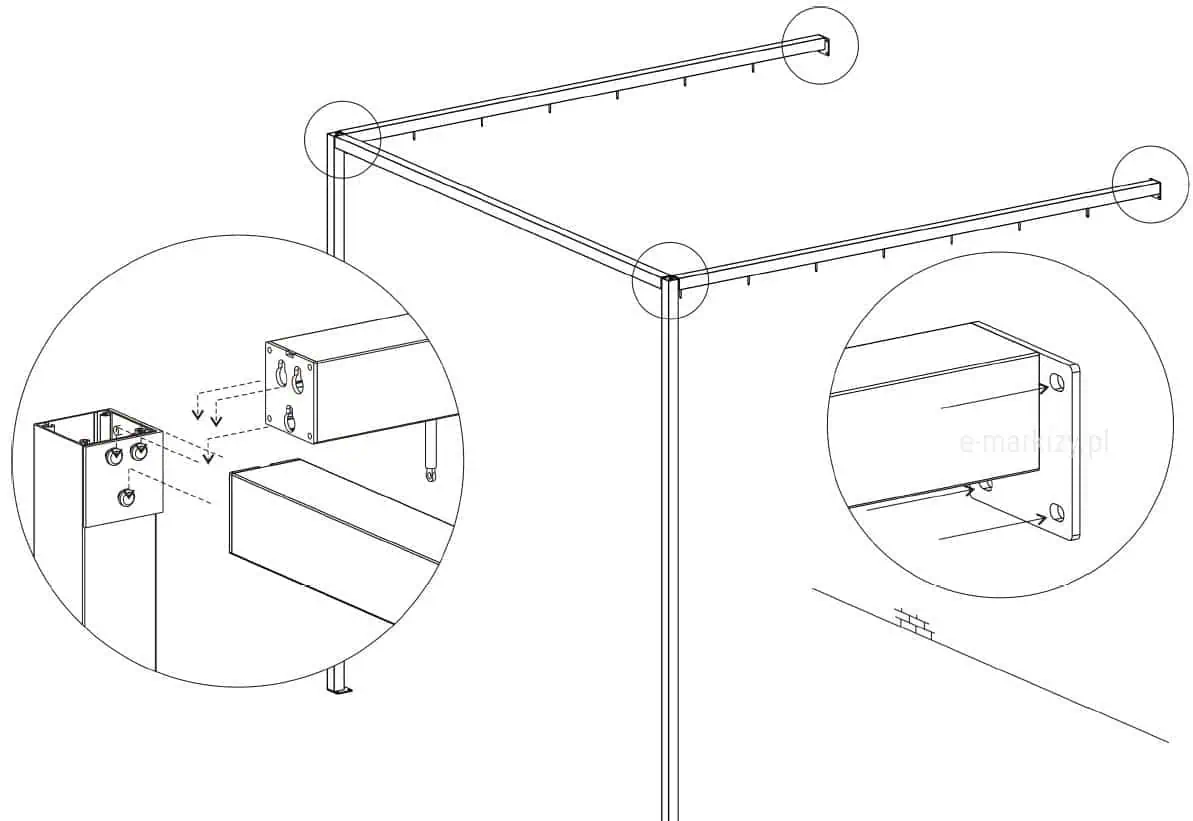

– Pewnie zahaczyć blachy końcowe poprzeczki do słupów (w razie potrzeby użyć gumowego młota)
– Dokręcić nakrętki wewnątrz słupów przy pomocy klucza nasadowego 13mm typu grzechotka.
– Pewnie zahaczyć blachy końcowe prowadnicy do słupa (w razie potrzeby użyć gumowego młota)
– Zamontować prowadnicę do ściany
– Odpowiedzialność za dobór środków montażowych leży po stronie zespołu monterskiego.
– Dokręcić nakrętki wewnątrz słupów przy pomocy klucza nasadowego 13mm typu grzechotka.
– Pewnie zahaczyć blachy końcowe kolejnej prowadnicy do słupa (w razie potrzeby użyć gumowego młota)
– Zamontować prowadnicę do ściany
– Odpowiedzialność za dobór środków montażowych leży po stronie zespołu monterskiego.
– Dokręcić nakrętki wewnątrz słupów przy pomocy klucza nasadowego 13mm typu grzechotka.
– Nakrętki wewnątrz słupów dokręcać z wyczuciem, tak aby nie przekręcić śrub klinujących.
– Sprawdzić przy pomocy poziomicy czy prowadnice i poprzeczka frontowa są w poziomie.


– Upewnić się, że wszystkie nakrętki wewnątrz słupów są skręcone i poprzeczki oraz prowadnice są pewnie zamontowane.

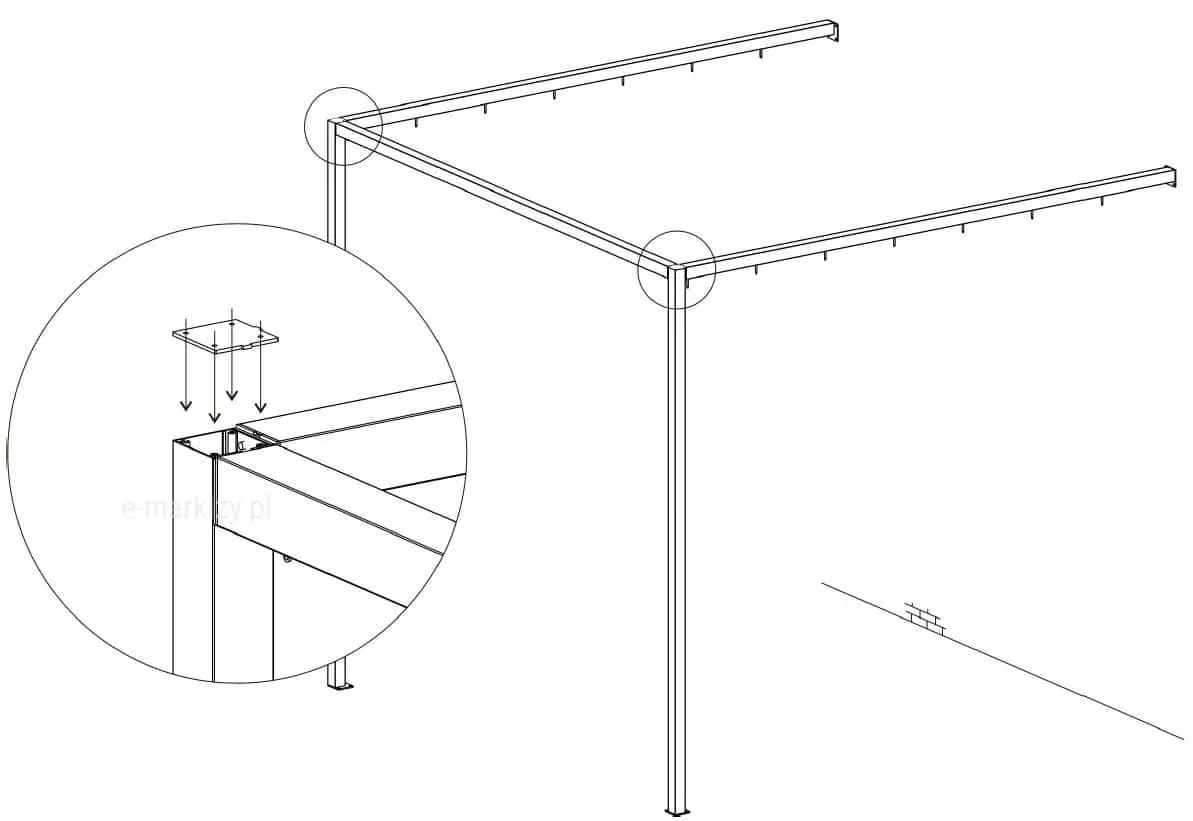

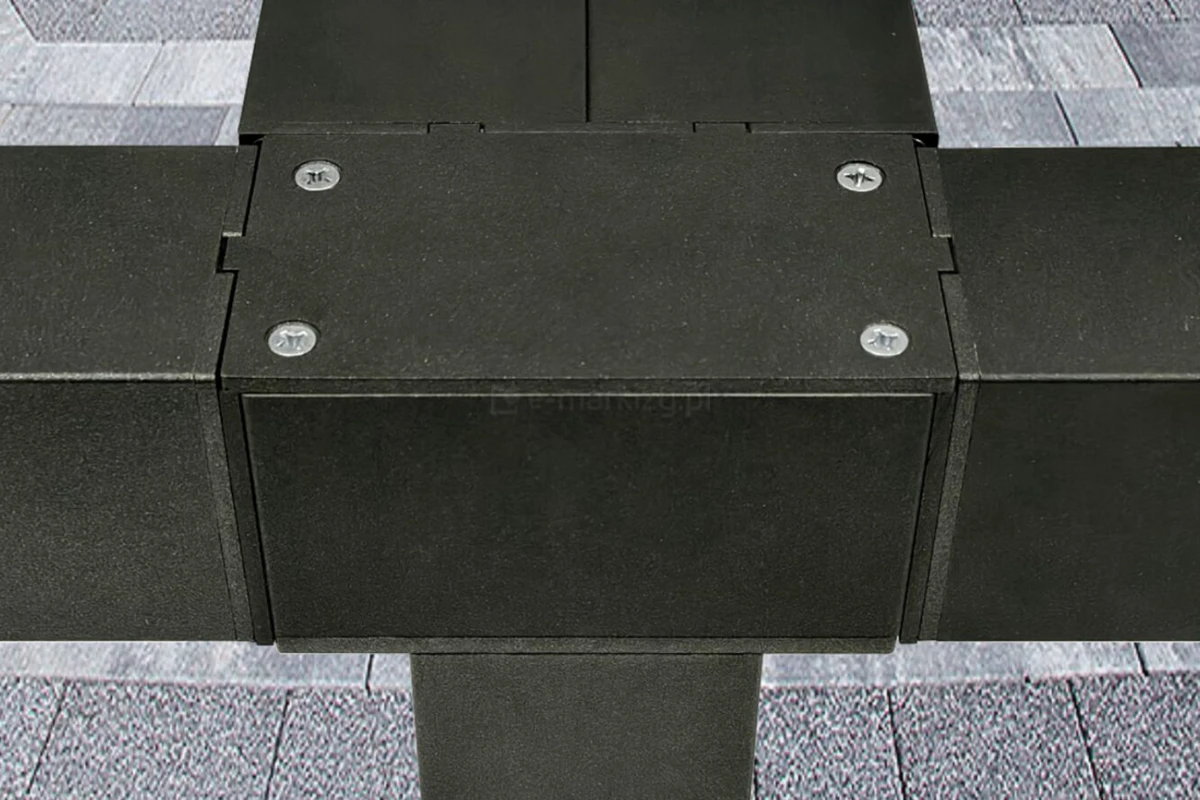

– Zamontować zaślepki słupów przy pomocy wkrętów samowiercących 5,5×30.
– Do wkręcania użyć smaru (np wazelina).

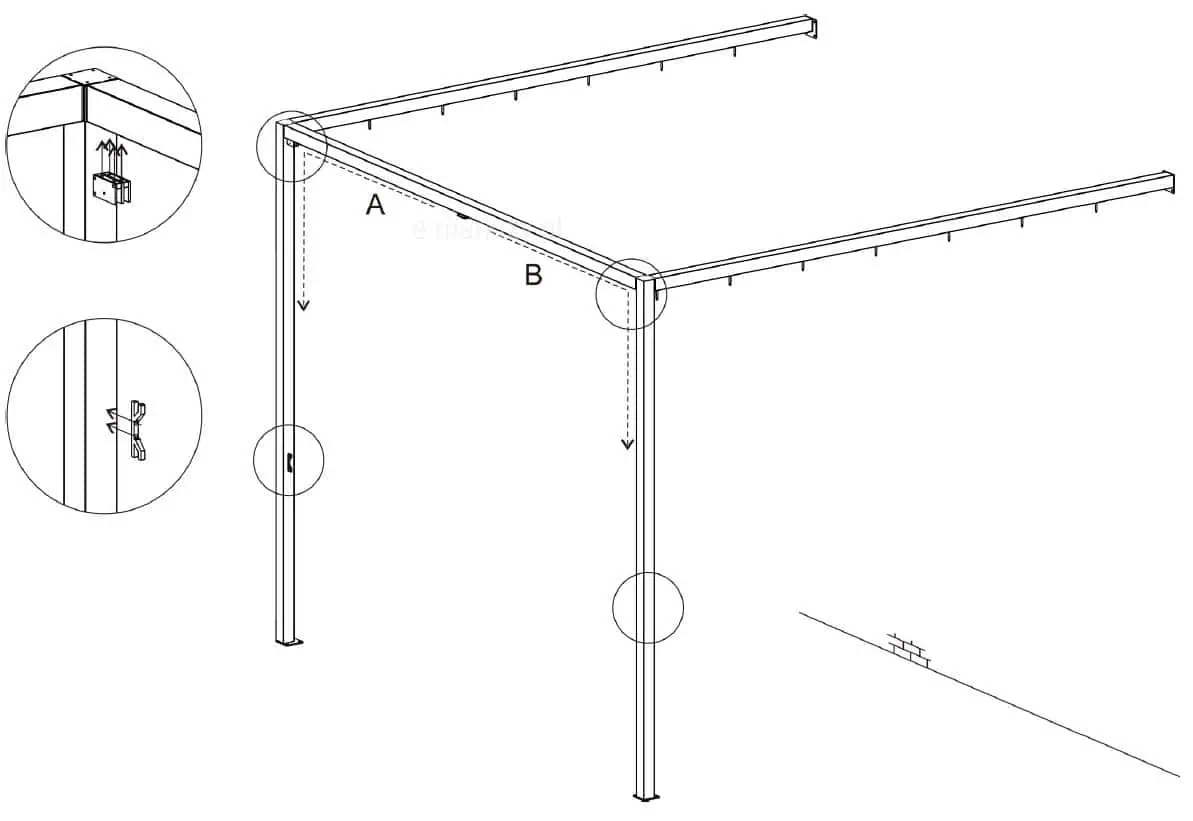

– Wybrać słup na którym będzie znajdować się knaga (słup A lub B).
– W dalszej części instrukcji podążać zgodnie z wybranym słupem.

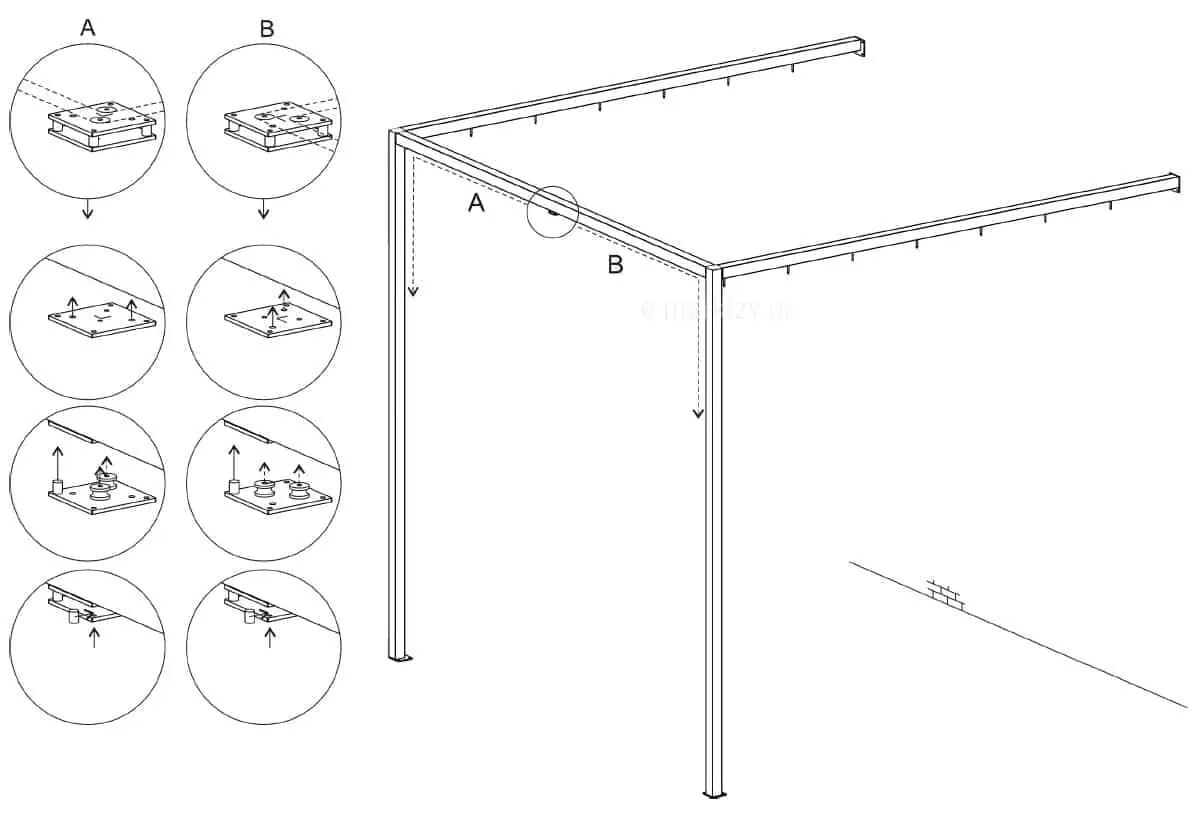

– Zestaw bloków poziomych dostarczony w całości należy rozkręcić.
– Górną blachę Przykręcić przy pomocy wkrętów samowiercacych 5,5×30 na środku poprzeczki tak by znak „L” wskazywał wejście i wyjście linek.
– Przykręcić dolną blachę wraz z kółkami oraz jedną tuleją tak by śruba przechodziła przez tuleję.
– Wsunąć od boku pozostałe tuleje i wkręcić śruby tak by śruby przechodziły przez tuleje.


– Przykręcić zestaw bloczków przy pomocy wkrętów samowiercących 5,5×30 tak by przylegał jednocześnie do słupa oraz poprzeczki
– Przykręcić knagę do słupa w okolicy połowy wysokości słupa przy pomocy wkrętów samowiercących 5,5×50.

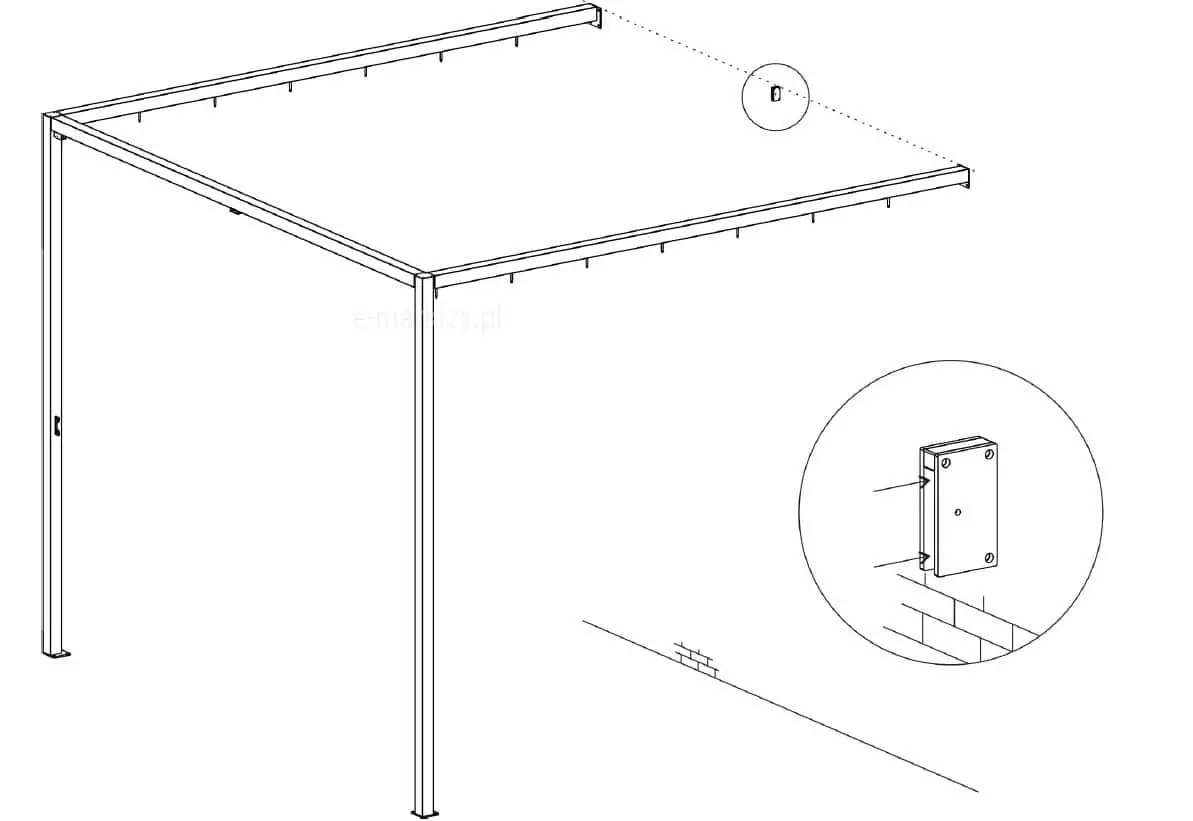

– Przykręcić bloczek do ściany w świetle prowadnic dokładnie na środku pomiędzy prowadnicami.


– Zamontować odbojniki gumowe.

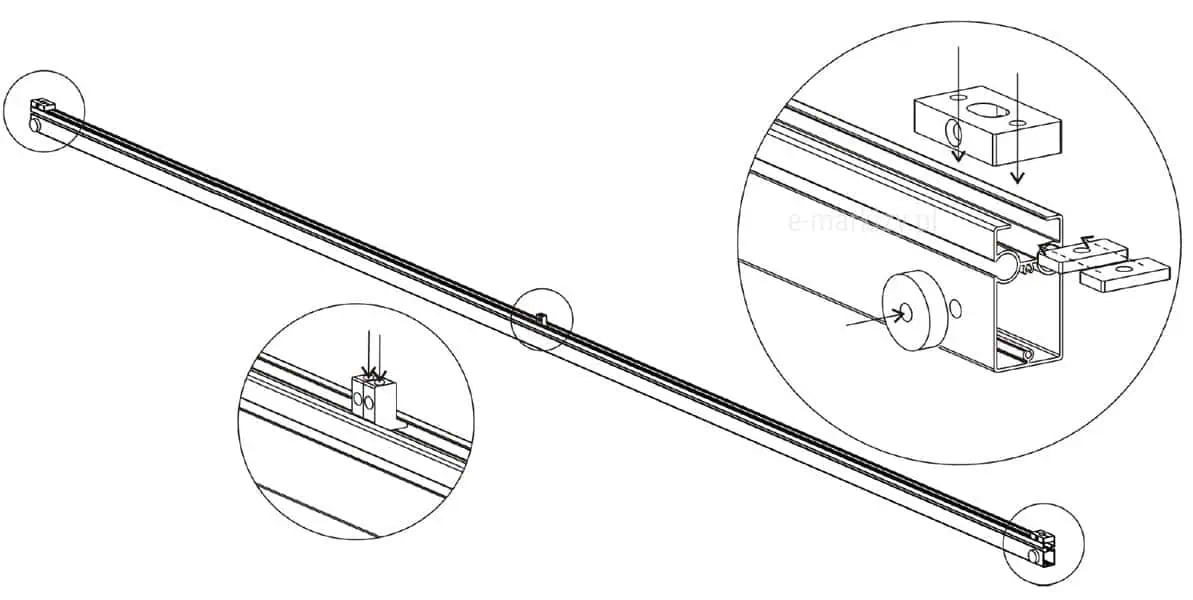

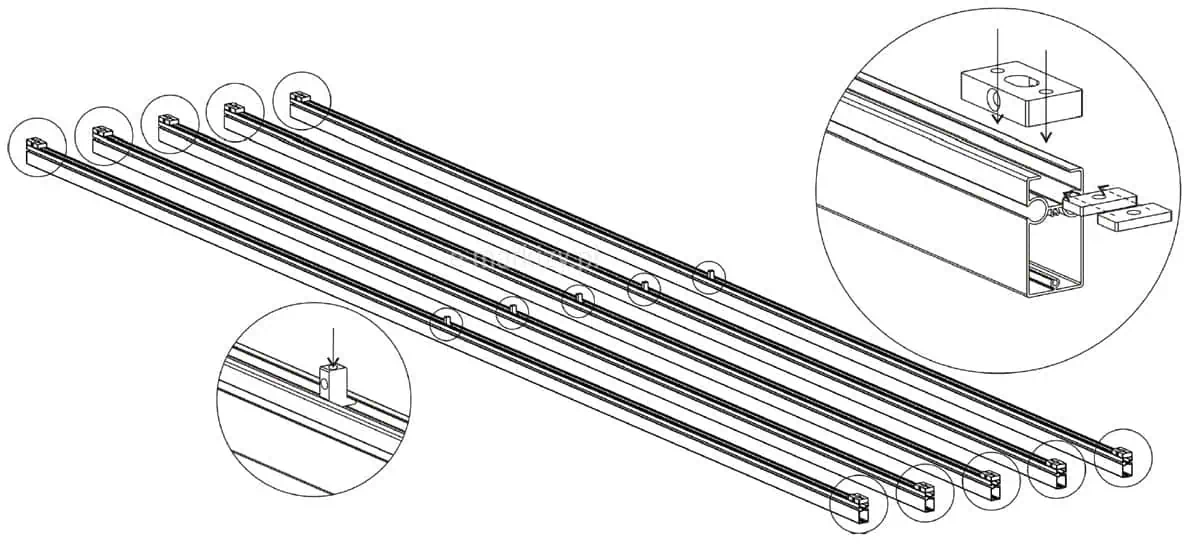

– Wsunąć 2 uchwyty linki w gniazdo profila.
– Zablokować uchwyty linki na środku profila wkręcając śrubę imbusową M6x16 z końcem stożkowym aż oprze się o wewnętrzną ścianę profila.
– Wsunąć nakrętki prostokątne do profila i skręcić z elementem zawiesia wózka (śruba M6x30) tak by licowało się z brzegiem profila.


– Ilość poprzeczek zależy od rozmiaru zamówionego produktu
– Wsunąć uchwyt linki w gniazdo profila.
– Zablokować uchwyty linki na środku profila wkręcając i śrubę imbusową M6x16 z końcem stożkowym aż oprze się o wewnętrzną ścianę profila.
– Wsunąć nakrętki prostokątne do profila i skręcić z elementem zawiesia wózka (śruba M6x30) tak by licowało się z brzegiem profila.


– Zamontować poprzeczki do wózków wsuwając a potem dokręcając śrubę M6x30.

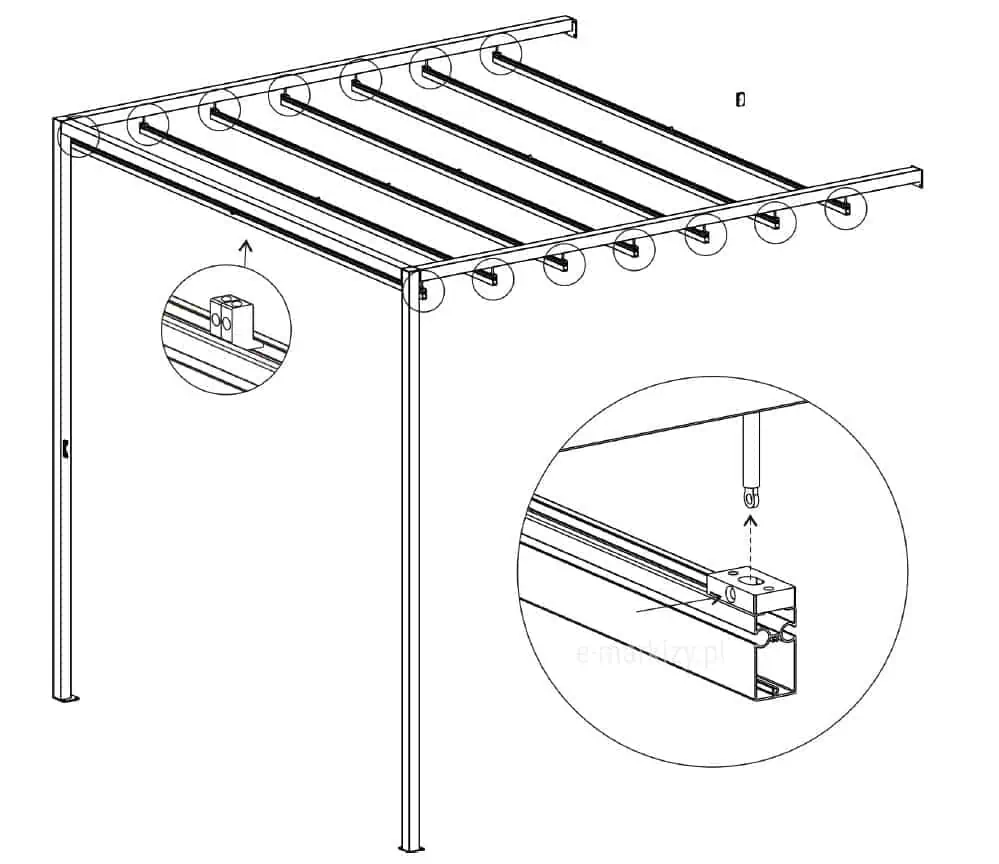

– Zawiesić poprzeczkę czołową na pierwszej parze wózków po frontowej stronie pergoli.
– Odbojniki powinny być zwrócone w stronę słupów frontowych pergoli.
– Zawiesić pozostałe poprzeczki tkaniny. (jedna poprzeczka zostanie bez wózków)

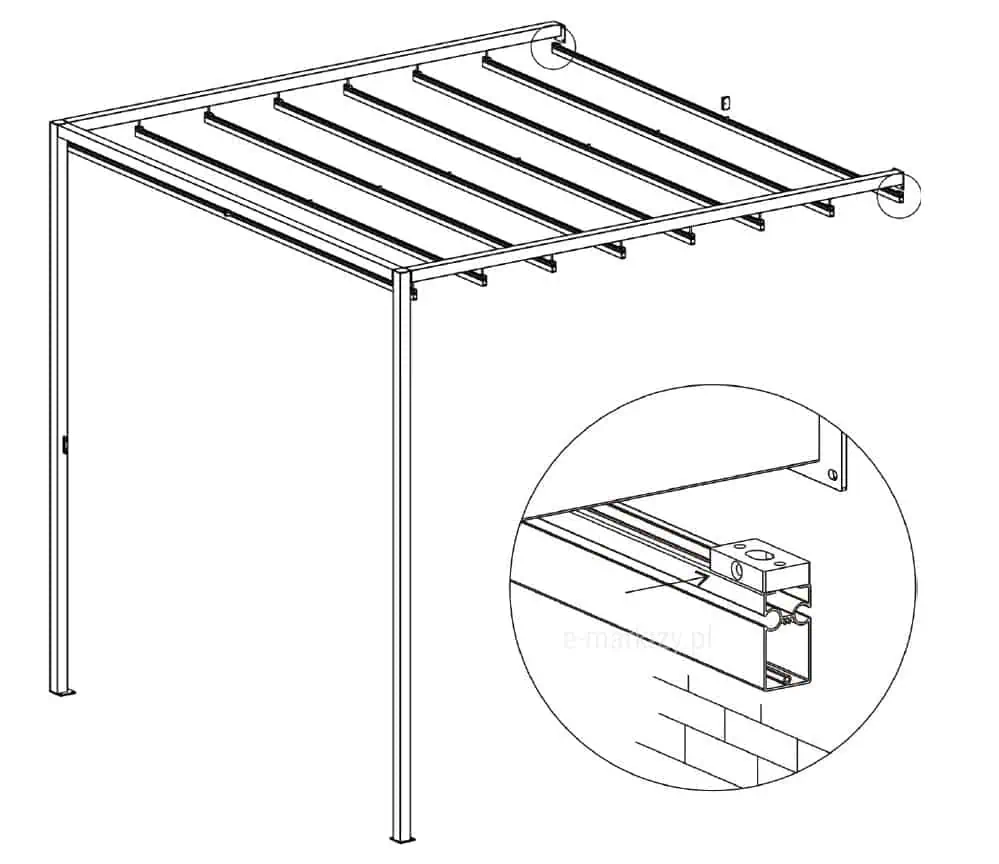

– Przesunąć jedną z zawieszonych poprzeczek tkaniny do ściany i zaznaczyć jej pozycję.
– Odsunąć zawieszoną poprzeczkę od ściany.
– Przykręcić ostatnią poprzeczkę do ściany w wyznaczonym miejscu.
– Jeśli zamówiono pergolę z przechyloną tkaniną, jedna z prowadnic ma krótkie wózki co może powodować kolizję z uchwytem ściennym. W takim przypadku nieruchomą poprzeczkę należy montować do ściany poniżej uchwytów ściennych.

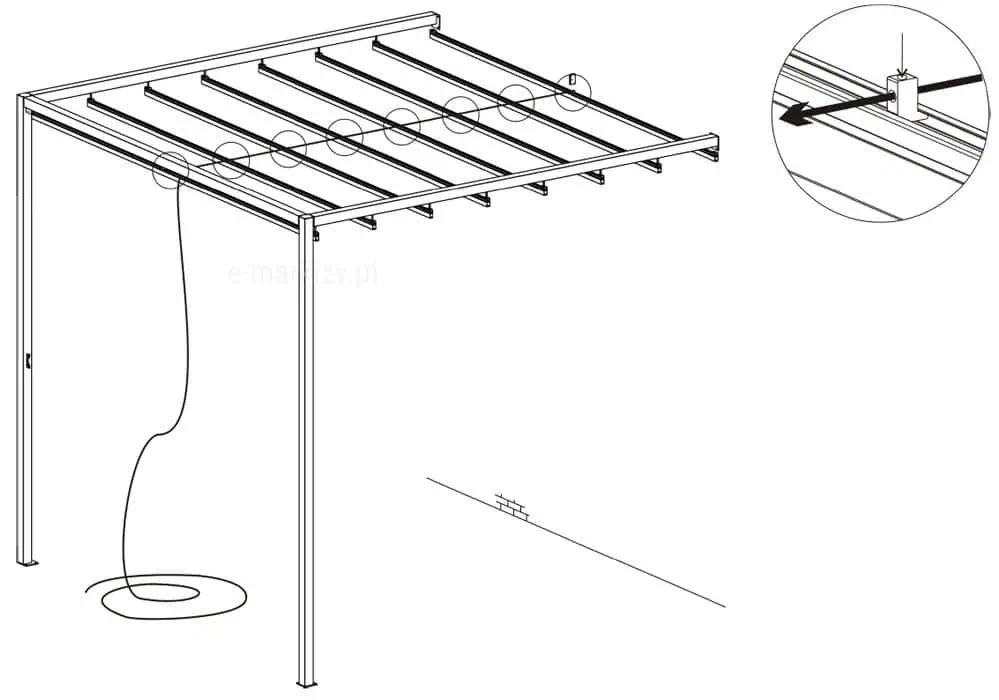

– Zaczynając od poprzeczki najbliżej ściany przewlec linkę przez wszystkie uchwyty w poprzeczkach tkaniny.
– Ustawić poprzeczki tkaniny w równych odległościach
– Ustalić ich pozycje na lince wkręcając od góry w uchwyty linki śrubę imbusową M6x8 z końcem płaskim.

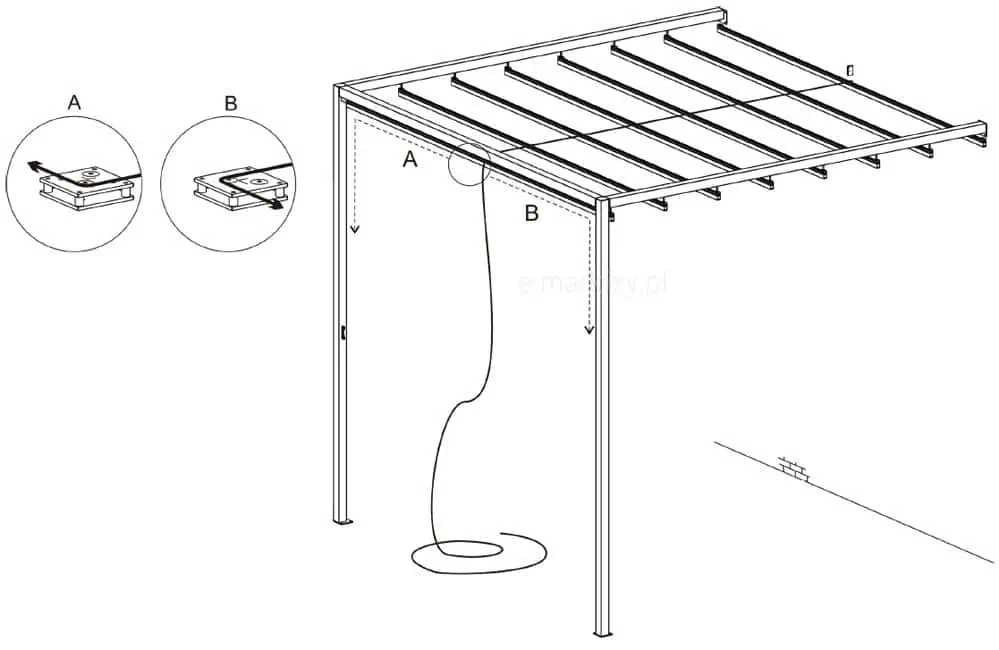

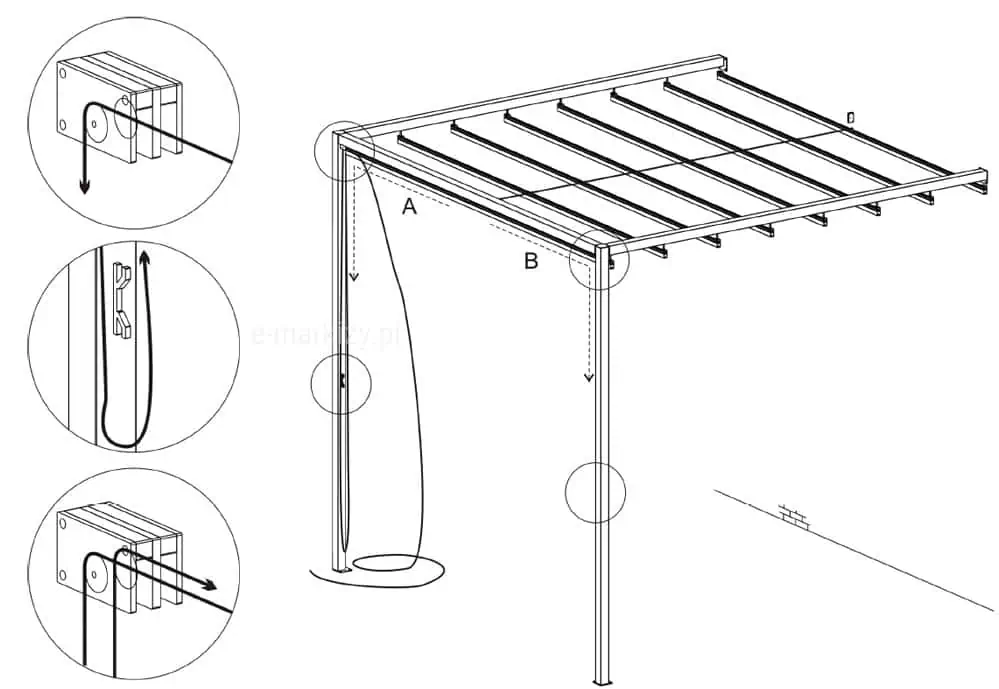

– Przewlec linę przez zewnętrzne koło poziomego zestawu bloczków.

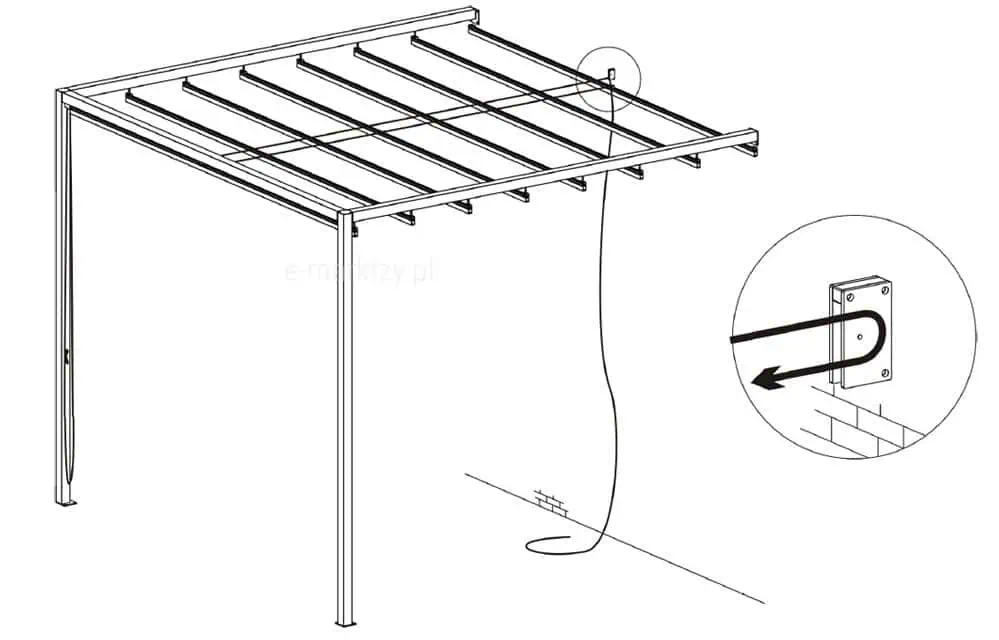

– Przewlec linę przez zewnętrzne kołow zestawu bloczków, pozostawiając sporo swobodnej liny.
– Wprowadzić linę w koło po wewnętrznej stronie.

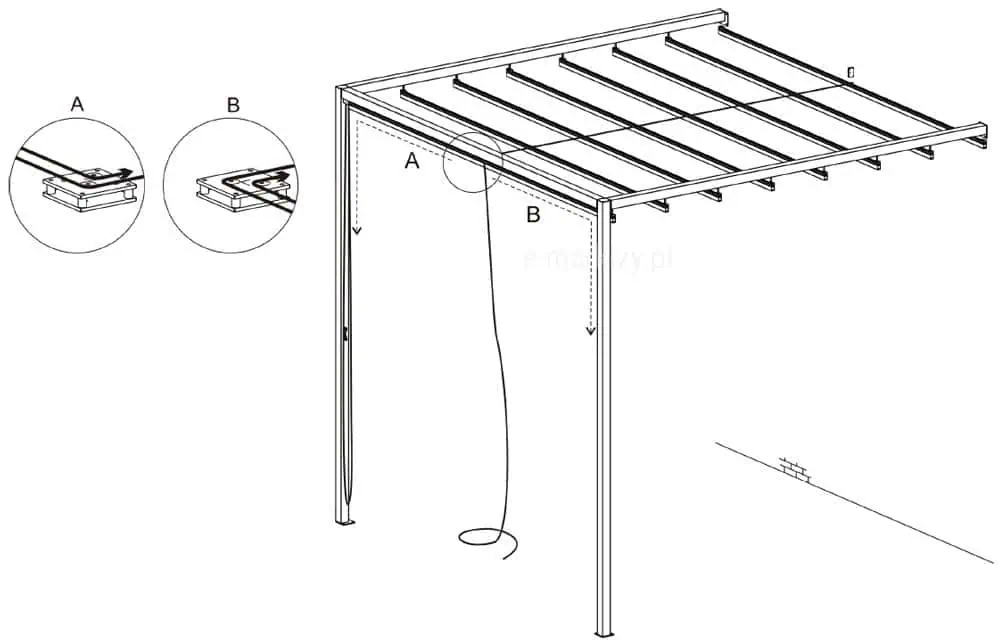

– Przewlec linę przez wewnętrzne koło poziomego zestawu bloczków.

– Przewlec linę przez koło tak by wchodziła górą a wychodziła dołem.

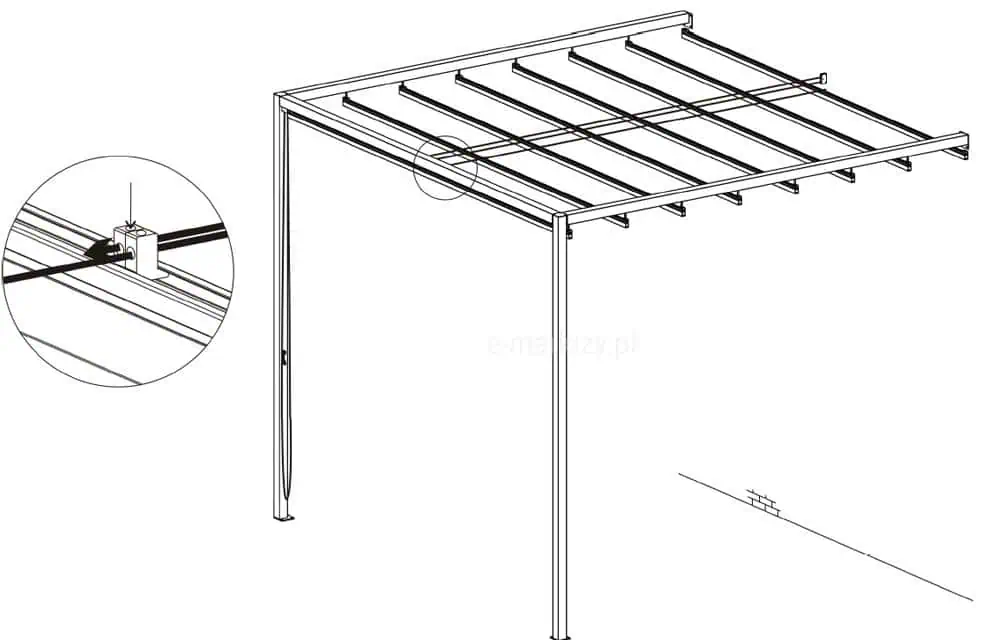

– Zablokować linę w drugim uchwycie poprzeczki czołowej tkaniny.
– Sprawdzić czy pergola otwiera się i zamyka do końca i jest wystarczająco dużo liny do zaknagowania
– Zawiązać solidny supeł na początku i końcu liny zaraz przy uchwytach liny oraz odciąć nadmiar liny.

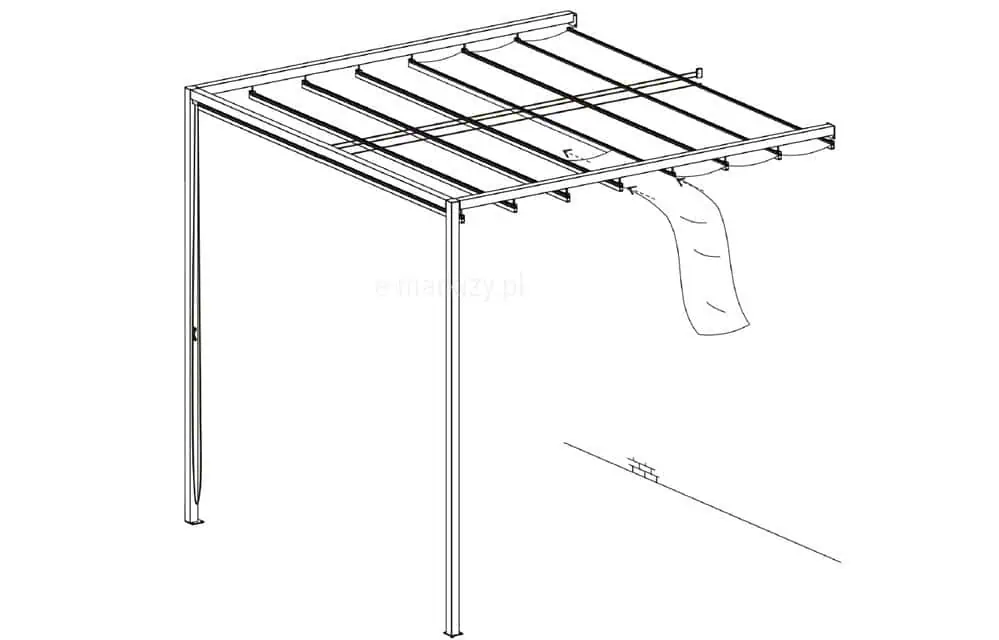

– Ostrożnie i powoli wsunąć tkaninę w okrągłe kanały w parach poprzeczek tkaniny.
– Nie ciągnąć gwałtownie ani szybko.
– Podpierać swobodną tkaniną tak by wsuwała się w kanał prosto i bez zagięcia.
– Przy zbyt gwałtownej operacji może dojść do rozdarcia tkaniny o rant profila.

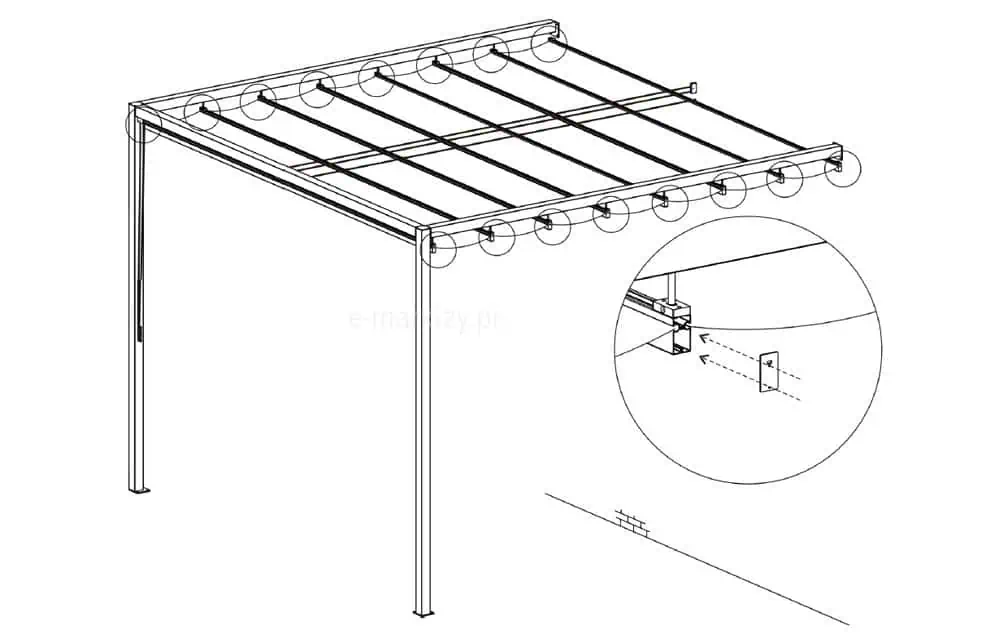

– Wsunąć plastikowe kołki w kanały w tkaninie.
– Wkęcić wkręty 4,8×38 w kołki znajdujące się wewnątrz tkaniny.
– Przykręcić zaślepki poprzeczek tkaniny wkrętami 3×13.

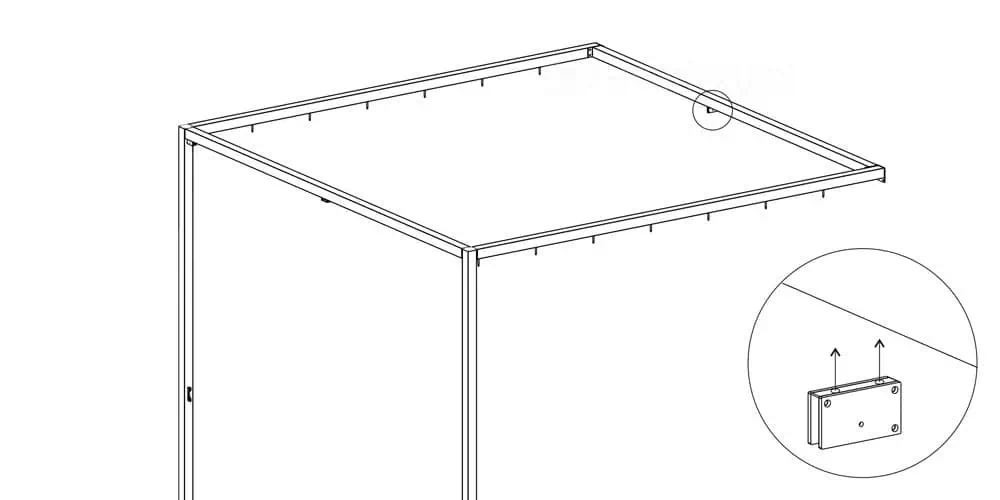

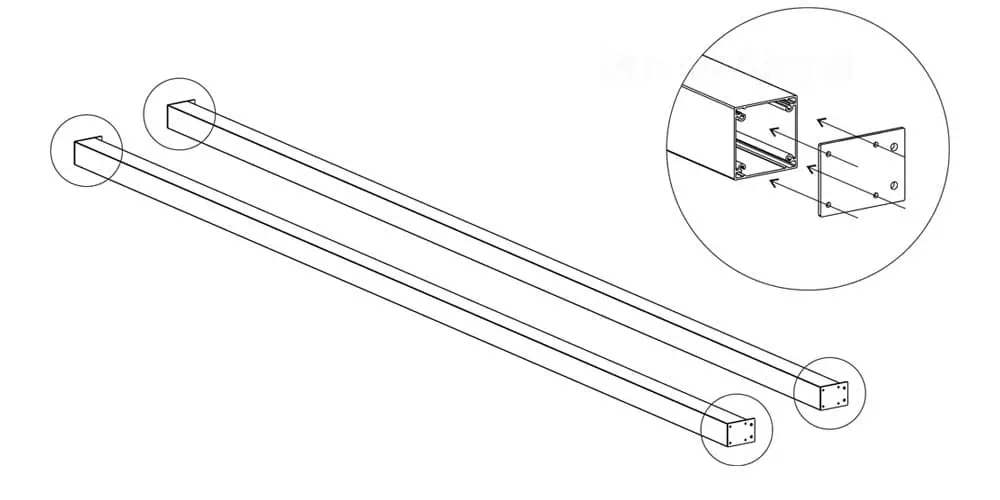

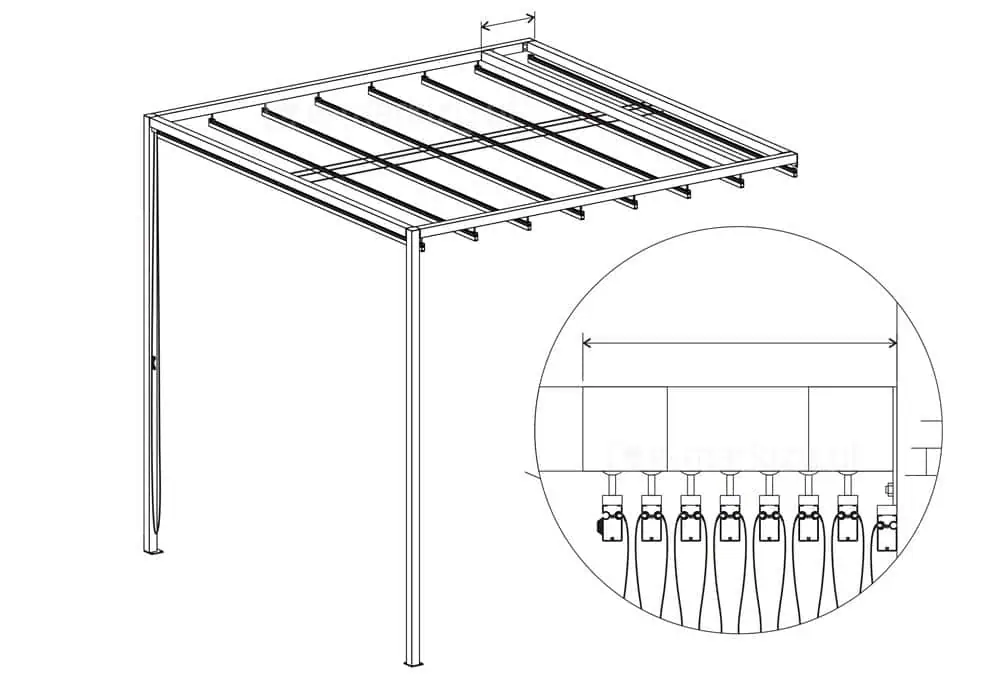

– Zamocować belki daszka do konstrukcji

– Zamocować blok belki do belek daszka

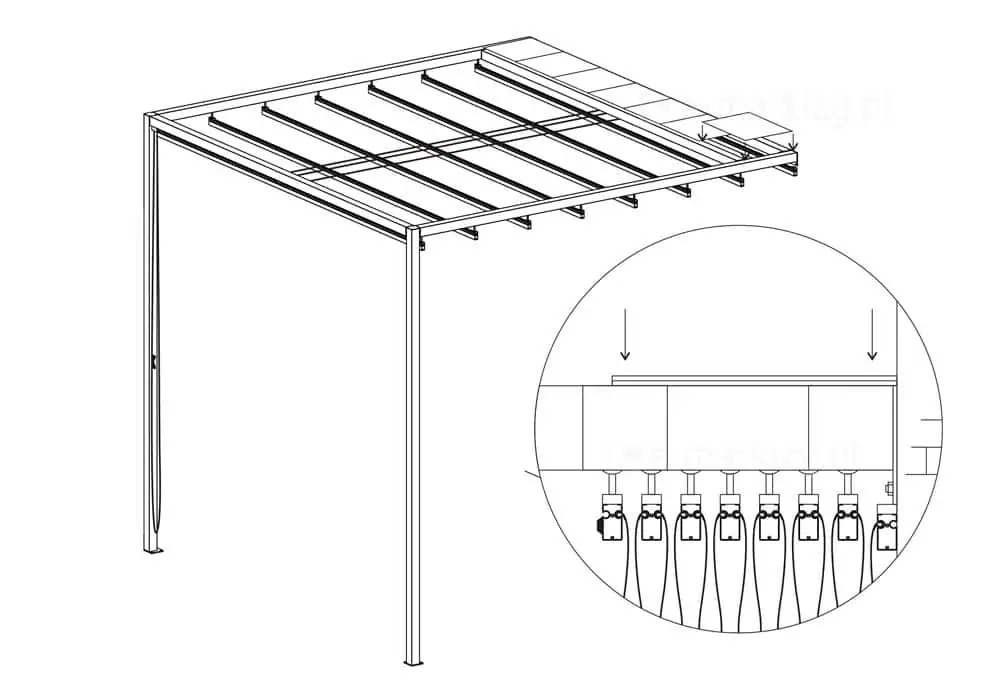

– Przykręcić od góry arkusze blachy daszka do belek daszka pergoli


Instrukcja ogólna

– Dopilnuj, aby produkt był montowany przez wykwalifikowany personel.
– Nie modyfikuj w żaden sposób konstrukcji markizy.
– Nie stój pod zamontowaną markizą dopóki trwają prace konserwacyjne lub montaż.
– Stosuj się do norm i regulacji prawnych dotyczących bezpieczeństwa w pracy, kiedy przystępujesz do prac montażowych i konserwacyjnych.
– Zabezpiecz/zawiąż line po uzyciu napędu manualnego.
– Nie używaj otwartego ognia w pobliżu markizy.
– Używaj dodatkowej regulacji ręcznej w markizach zasilanych elektrycznie tylko w nagłych wypadkach.
– Nie obciążaj konstrukcji markizy.
– Zwiń markizę w obliczu zapowiadanych złych warunków pogodowych takich jak: deszcz, wiatr, śnieg lub grad.

Właściwe użytkowanie

Markiza została zaprojektowana by chronić przed światłem słonecznym. Jest ona dostarczona z systemem otwierająco/zamykającym, który umożliwia użytkownikowi rozwijanie i zwijanie jej w miarę potrzeb.
– W przypadku sterowania ręcznego, system złożony jest z bloczków, knagi oraz liny.
– Poprzez pociąganie liny w obie strony markiza jest rozwijana lub zwijana.
– W przypadku markiz ze sterowaniem ręcznym, rozwijając markizę należy jedynie tak do momentu jak lina zostanie naprężona.
– W przypadku napędu elektrycznego, system złożony jest z silnika elektrycznego oraz przełącznika sterującego (może być to przełącznik naścienny, pilot radiowy i/lub automatyka pogodowa).
Markiza nie została zaprojektowana dla innych przeznaczeń (takich jak ochrona przed innymi czynnikami atmosferycznymi).

Informacje o zasilaniu elektrycznym

Jeśli markiza wyposażona jest w silnik elektryczny lub oświetlenie do instrukcji dołączone są:
– Schemat układu elektrycznego do użycia podczas montażu, wraz z instrukcją.
– Certyfikacja podzespołów elektrycznych dostarczonych z markizą.
– Zawsze odłączaj zasilanie z zasilanych elektrycznie markiz przed przystąpieniem do konserwacji.
– Przełączniki powinny być umieszczone w miejscu z którego widać markizę w każdym położeniu ruchu.
– Przełączniki powinny być umieszczone z dala od ruchomych części.
– Przełączniki powinny być umieszczone na wysokościach zgodnych z przepisami dotyczącymi osób niepełnosprawnych (zazwyczaj mniej niż 1,30 m).
– W przypadku, kiedy ręczne sterowanie jest również możliwe powinno znajdować się ono na wysokości poniżej 1,80 m.
– Przechowuj przełączniki zasilania elektrycznego z dala od dzieci.
– Jeżeli przełączniki umieszczone są na zewnątrz to powinny mieć stopień ochronny minimalnie IP55.
W przypadku montażu w terenie o dużym nasileniu wiatru, narażonym na częste awarie zasilania, zalecamy zastosowanie urządzenia do ręcznej regulacji lub zastępczego źródła zasilania. W przypadku zasłon zewnętrznych, które mogą być uruchomione z miejsca poza zasięgiem widzenia wyrobu, użytkownik powinien podjąć odpowiednie środki organizacyjne zapobiegające uruchomieniu zasłony podczas prowadzonych w pobliżu czynności remontowo-konserwacyjnych, takich jak np: czyszczenie okien lub ścian.

Zastosowanie liny do zwijania i rozwijania markizy

– Odwiązać linę z knagi.
– Ciągnąc linę po wewnętrznej stronie markizy rozwijając tkaninę do momentu oporu.
– Ciągnąc linę po zewnętrznej stronie markizy zwijając tkaninę do momentu oporu.
– Po zakończonej operacji zabezpieczyć napiętą linę, okręcając line kilkukrotnie wokół knagi.

Skontrolować markizę po montażu

Kiedy montaż jest zakończony dokonaj kontroli pracy markizy oceniając:
– Działanie (ręczne lub elektryczne).
– Stabilność.
– Ograniczenia zatrzymania.

Uruchomienie

W czasie uruchamiania w zasięgu markizy nie powinny znajdować się żadne osoby. Należy usunąć wszelkie przedmioty znajdujące się pod markizą i na drodze jej ruchu. Z pilota zdalnego sterowania można korzystać tylko w momencie gdy użytkownik widzi markizę w całym zakresie jej ruchu. Wszelkie urządzenia sterujące powinny być przechowywane poza zasięgiem dzieci.
