Automatyka przykłady zastosowania

Automatyka – przykłady zastosowania przy montażu pojedynczej rolety/żaluzji

Poniżej prezentujemy przykłady zastosowania automatyki, w przypadku instalacji pojedynczej rolety/żaluzji.

W uproszczeniu rozróżniamy dwa najczęściej stosowane systemy:
1a. System Bezprzewodowy gdy silnik nie ma wbudowanej centralki sterującej (występuje zewnętrzna centralka)
1b. System Bezprzewodowy gdy silnik ma wbudowaną centralkę sterującą.
2a. System Przewodowy z zastosowaniem tradycyjnych przełączników.
2b. System Przewodowy z zastosowaniem przełącznika z centralką.

Automatyka – przykłady zastosowania


1a. System Bezprzewodowy gdy silnik nie ma wbudowanej centralki sterującej (występuje zewnętrzna centralka)

Jest to najbardziej popularny system do sterowania silnikiem rolety/żaluzji. Instalacja sprowadza się do podłączenia centralki sterującej (a) do silnika rolety (b). Następnie do centralki (a) doprowadzamy zasilanie 230V. Centralka (a) łączy się bezprzewodowo z pilotem (c). Pilot może być w formie przełącznika i może być przymocowany na stałe do ściany.

W poniższym przykładzie zostały użyte następujące elementy:
a) centralka bezprzewodowa Micro Yooda – Zobacz tutaj
b) napęd żaluzji/rolety dowolnego producenta – w takim silniku napęd posiada 4 “żyły”
c) pilot ścienny Magnetic 1-kanałowy Yooda – Zobacz tutaj

1b. System Bezprzewodowy gdy silnik ma wbudowaną centralkę sterującą

Ten rodzaj systemu jest analogiczny jak do punktu 1a. Główną różnicą jest zastosowanie silnika z wbudowaną centralką. W punkcie 1a centralka (a) jest osobnym elementem (jest małych rozmiarów i z łatwością możną ją ukryć np. w skrzynce rolety). Centralki sterujące mogą być również wbudowane w silnik (są niewidoczne) – jak w tym przykładzie. W tym wypadku z silnika (b) wyprowadzony jest przewód (około 2m), który podłączamy bezpośrednio do zasilania 230V. Silnik z centralką łączy się bezprzewodowo z pilotem/przełącznikiem (c), może być również automatycznie sterowany czujnikiem (d).

W poniższym przykładzie zostały użyte następujące elementy:
b) napęd żaluzji/rolety producenta Somfy – w takim silniku napęd posiada 3 “żyły”
c) pilot ścienny Somfy Smoove RTS – Zobacz tutaj lub Somfy Smoove IO – Zobacz tutaj
d) czujnik bezprzewodowy Somfy Sunis Wirefree RTS – Zobacz tutaj lub Somfy Sunis Wirefree IO – Zobacz tutaj


2a. System Przewodowy z zastosowaniem tradycyjnych przełączników.

Ten system różni się głównie od systemów bezprzewodowych 1a i 1b koniecznością połączenia silnika rolety/żaluzji (b) z przełącznikiem (c). Cała instalacja opiera się na łączeniu przewodowym. Do przełącznika (c) doprowadzamy przewód z napięciem 230V oraz przewód od silnika rolety/żaluzji.

W poniższym przykładzie zostały użyte następujące elementy:
b) napęd żaluzji/rolety dowolnego producenta – w takim silniku napęd posiada 4 “żyły”
c) przełącznik przewodowy “góra/dół” dowolnego producenta np. taki produkt – Zobacz tutaj

2b. System Przewodowy z zastosowaniem przełącznika z centralką.

Zasada tego systemu jest analogiczna jak w pkt 2a. Główna różnica to zastosowanie przełącznika z zintegrowaną centralką, zamiast tradycyjnego przełącznika. Przełącznik z zintegrowaną centralką (c), ma możliwość bezprzewodowej komunikacji z pilotem przenośnym (d).

W poniższym przykładzie zostały użyte następujące elementy:
b) napęd żaluzji/rolety dowolnego producenta – w takim silniku napęd posiada 4 “żyły”
c) sterownik z odbiornikiem Centralis Uno RTS VB – Zobacz tutaj
d) przełącznik bezprzewodowy np. Telis 1 – Zobacz tutaj



Automatyka. Sposoby zastosowania przy montażu grupowym (kilku rolet/żaluzji)

Poniżej prezentujemy przykłady zastosowania automatyki do sterowania grupą produktów. Podstawowa funkcjonalność takiego rozwiązania to możliwość sterownia pojedyńczymi żaluzjami/roletami oraz całą grupą jednocześnie (sterujemy w jednym momencie wszystkimi żaluzjami/roletami)

W uproszczeniu rozróżniamy dwa najczęściej stosowane systemy:
1a. System Bezprzewodowy gdy silniki nie mają wbudowanych centralek sterujących (występują zewnętrzne centralki)
1b. System Bezprzewodowy gdy silniki mają wbudowane centralki sterujące
2. System Przewodowy

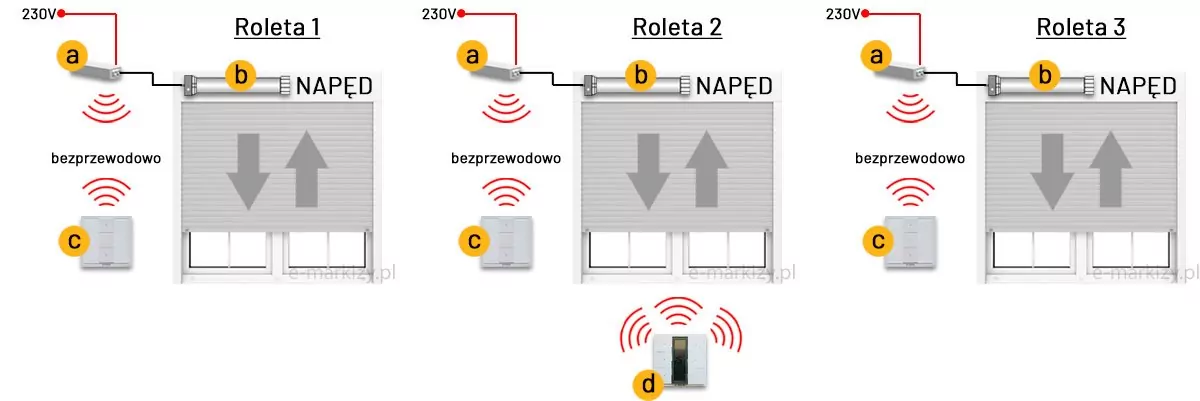

1a. System Bezprzewodowy gdy silniki nie mają wbudowanych centralek sterujących (występują zewnętrzne centralki)

Jest to najbardziej popularny system do sterowania grupą silników rolet/żaluzji. Instalacja sprowadza się do podłączenia centralki sterującej (a) do silnika rolety. Następnie do centralki (a) doprowadzamy zasilanie 230V. Centralka (a) łączy się bezprzewodowo z pilotem (c). Pilot może być w formie przełącznika i może być przymocowany na stałe do ściany.

Takie podłączenie stosujemy analogicznie do pozostałych rolet/żaluzji. Dodatkowo, centralnie, instalujemy pilota zbiorczego (d) (który zazwyczaj obsługuje do 15 odbiorników). Przy tak wykonanej instalacji, możemy sterować silnikami rolet/żaluzji indywidualnie za pomocą pilota (c) oraz grupowo (wszystkie jednocześnie) za pomocą pilota zbiorczego (d). Pilotem zbiorczym (d) sterujemy zarówno wszystkimi silnikami jak i mamy możliwość sterowanie poszczególnymi roletami/żaluzjami.

W poniższym przykładzie zostały użyte następujące elementy:
a) centralka bezprzewodowa Micro Yooda – Zobacz tutaj
b) napęd żaluzji/rolety dowolnego producenta – w takim silniku napęd posiada 4 “żyły”
c) pilot ścienny Magnetic 1-kanałowy Yooda – Zobacz tutaj
d) pilot ścienny Magnetic 15-kanałowy Yooda – Zobacz tutaj

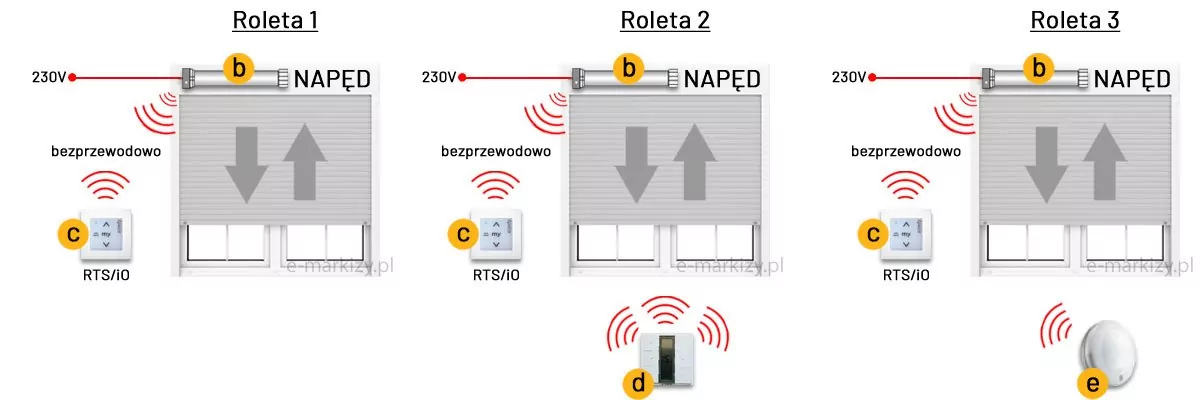

1b. System Bezprzewodowy gdy silniki mają wbudowane centralki sterujące

Ten rodzaj systemu jest analogiczny jak do punktu 1a. Główną różnicą jest zastosowanie silników z wbudowaną centralką. W punkcie 1a centralka (a) jest osobnym elementem (jest małych rozmiarów i z łatwością możną ją ukryć np. w skrzynce rolety). Centralki sterujące mogą być również wbudowane w silnik (są niewidoczne) – jak w tym przykładzie. W tym wypadku z silnika (b) wyprowadzony jest przewód (około 2m), który podłączamy bezpośrednio do zasilania 230V. Silnik z centralką łączy się bezprzewodowo z pilotem/przełącznikiem (c), może być również automatycznie sterowany czujnikiem (e). Podobnie jak w punkcie 1a, napędami możemy sterować oddzielnie za pomocą pilotów (c) lub grupowo pilotem (d). Dodatkowo, do całej instalacji można zastosować dowolne czujniki bezprzewodowe (e) (np. słońca), które komunikują się bezprzewodowo z napędami rolet/żaluzji.

W poniższym przykładzie zostały użyte następujące elementy:
b) napęd żaluzji/rolety producenta Somfy – w takim silniku napęd posiada 3 “żyły”
c) pilot ścienny Somfy Smoove RTS – Zobacz tutaj lub Somfy Smoove Origin IO – Zobacz tutaj
d) pilot ścienny centralny Somfy RTS – Zobacz tutaj lub Somfy Smoove Uno IO – Zobacz tutaj
e) czujnik bezprzewodowy Somfy Sunis Wirefree RTS – Zobacz tutaj lub Somfy Sunis Wirefree IO – Zobacz tutaj


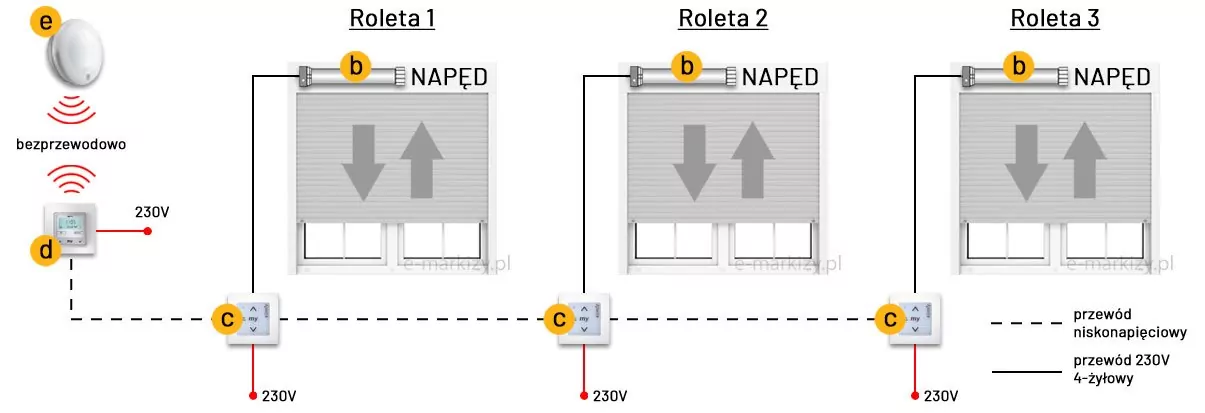

2a. System Przewodowy z zastosowaniem tradycyjnych przełączników – sterowanie grupowe

Zasada tego systemu jest analogiczna jak w pkt 1a. Główna różnica to zastosowanie przełącznika z zintegrowaną centralką, zamiast tradycyjnego przełącznika. Przełącznik z zintegrowaną centralką (c), ma możliwość bezprzewodowej komunikacji z pilotem np. ściennym (d) lub przenośnym (e). Zastosowany pilot obsługuje do kilkunastu odbiorników w zależności od modelu.

W poniższym przykładzie zostały użyte następujące elementy:
b) napęd żaluzji/rolety dowolnego producenta – w takim silniku napęd posiada 4 “żyły”
c) przełącznik przewodowy “góra/dół” dowolnego producenta np. taki produkt – Zobacz tutaj


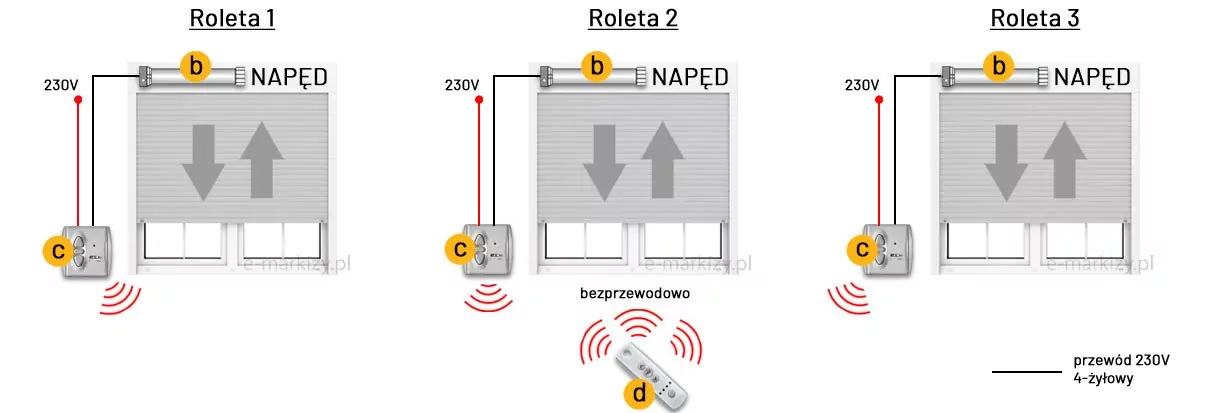

2b. System Przewodowy z zastosowaniem przełącznika z centralką – sterowanie grupowe

Zasada tego systemu jest analogiczna jak w pkt 2a. Główna różnica to zastosowanie przełącznika z zintegrowaną centralką, zamiast tradycyjnego przełącznika. Przełącznik z zintegrowaną centralką (c), ma możliwość bezprzewodowej komunikacji z pilotem przenośnym (d).

W poniższym przykładzie zostały użyte następujące elementy:
b) napęd żaluzji/rolety dowolnego producenta – w takim silniku napęd posiada 4 “żyły”
c) sterownik z odbiornikiem Centralis Uno RTS VB – Zobacz tutaj
d) przełącznik bezprzewodowy np. Telis 4 – Zobacz tutaj
